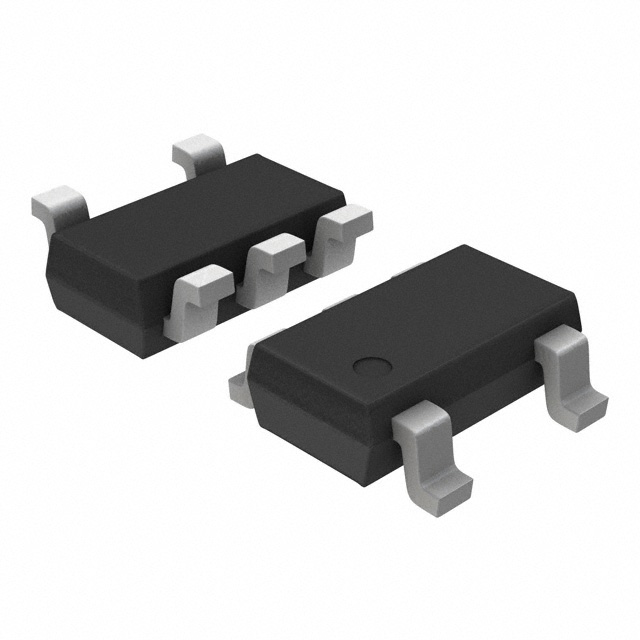

XR1009IST5MTR

产品分类: 运算放大器
厂牌: MAXLINEAR
产品描述: 208μA 27V/μs 21nV/rtHz@ 5V 20MHz Rail to Rail 8.5mA 1 1 5mV 370nA 18MHz General Purpose TSOT-5 贴片安装,黏合安装 2.9mm*1.6mm*900μm
供应商型号: 1016-2054-6-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 运算放大器 XR1009IST5MTR

XR1009IST5MTR概述

    XR1009 和 XR2009 铁轨到铁轨放大器技术手册

    产品简介


    XR1009(单通道)和 XR2009(双通道)是由 Exar 公司生产的一款超低功耗、低成本的电压反馈放大器。这些放大器采用单一供电电压,范围为 2.5V 至 5.5V(±1.25V 至 ±2.75V),并且仅需 208μA 的供电电流。它们适用于便携式电池供电应用、移动通信设备、模拟数字转换器缓冲器以及医疗设备等。

    技术参数


    - 供电电流:208μA
    - 带宽:35MHz
    - 输入电压范围(5V 供电):-0.3V 至 3.8V
    - 输出电压范围(5V 供电):0.08V 至 4.88V
    - 上升/下降速率:27V/μs
    - 输入电压噪声:21nV/√Hz(>10kHz)
    - 线性输出电流:13mA
    - 兼容供电电压:2.7V 至 5.5V
    - 绝对最大额定值:供电电压 0V 至 6V;输入电压 -VS - 0.5V 至 +VS + 0.5V;连续输出电流 ±30mA

    产品特点和优势


    1. 超低功耗:仅需 208μA 的供电电流,适合便携式和电池供电的应用。
    2. 高带宽:35MHz 的带宽使得 XR1009 和 XR2009 在高频应用中表现出色。
    3. 输入电压范围广:可以达到 300mV 以下的负输入电压范围和 1.2V 以下的正输入电压范围。
    4. 快速响应:27V/μs 的上升/下降速率保证了高速信号处理能力。
    5. 优越的动态性能:通过高带宽和快速响应时间提供了出色的动态性能。
    6. 易于实现:这些放大器的结构设计使其易于在多种应用中实现,如信号调理、便携式医疗仪器和互动白板等。

    应用案例和使用建议


    1. 便携式设备:例如手机、传呼机等便携式设备需要低功耗和高带宽,XR1009 和 XR2009 是理想选择。
    2. 医疗设备:用于便携式医疗设备时,这些放大器可以提供准确的信号测量和处理。
    3. 信号调理:在需要高精度和稳定性的场合下,XR1009 和 XR2009 可以有效处理各种信号。
    使用建议:
    - 为了优化电路稳定性,在驱动容性负载时应加入一个串联电阻来改善相位延迟。
    - 确保电源电压不超过绝对最大额定值,并注意散热管理以避免过热问题。

    兼容性和支持


    XR1009 和 XR2009 放大器与多种电源电压兼容,并且可以在不同封装类型(如 SOIC-8、MSOP-8、TSOT-5)之间互换。Exar 公司提供详细的评估板和支持文档,帮助用户进行测试和开发。

    常见问题与解决方案


    1. 电源电压超出最大值:可能导致放大器损坏,确保供电电压不超过绝对最大额定值。
    2. 信号质量不佳:可能是因为容性负载引起的相位延迟,可通过增加串联电阻来改善。
    3. 过载恢复时间长:通常情况下,XR1009 和 XR2009 在过载条件下能在 20ns 内恢复,如果仍存在问题,检查外围电路配置。

    总结和推荐


    XR1009 和 XR2009 是一款非常适合便携式和电池供电应用的放大器,具有低功耗、高带宽和优良的动态性能。这些放大器广泛应用于各种通信和计算系统中,能够满足高精度和稳定性要求。因此,我强烈推荐使用这款产品。
    请注意,尽管 XR1009 和 XR2009 放大器已经停产且可能无法订购,但这些产品的技术和应用经验仍然值得参考和借鉴。

XR1009IST5MTR参数

参数
电路数 1
电流 - 输入偏置 370nA
放大器类型 General Purpose
每个通道的输出电流 8.5mA
通道数量 1
CMRR - 共模抑制比 -
典型输入噪声电压密度 21nV/rtHz@ 5V
典型增益带宽 20MHz
Vos - 输入偏置电压 5mV
关闭 -
输出类型 Rail to Rail
最大工作供电电压 -
最小工作供电电压 -
-3db带宽 18MHz
典型压摆率 27V/μs
典型供电电流 208μA
长*宽*高 2.9mm*1.6mm*900μm
通用封装 TSOT-5
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装
