首页  >  产品百科  >  XR8052AMP8MTR

XR8052AMP8MTR

产品分类: 运算放大器
厂牌: MAXLINEAR
产品描述: 2.6mA(x2 Channels) 190V/μs 16nV/rtHz@ 5V 260MHz Rail to Rail 100mA 2 2 500μV 1.3μA 90MHz Voltage Feedback MSOP-8 贴片安装,黏合安装 3mm*3mm*850μm
供应商型号: 2421842
供应商: element14
标准整包数: 1

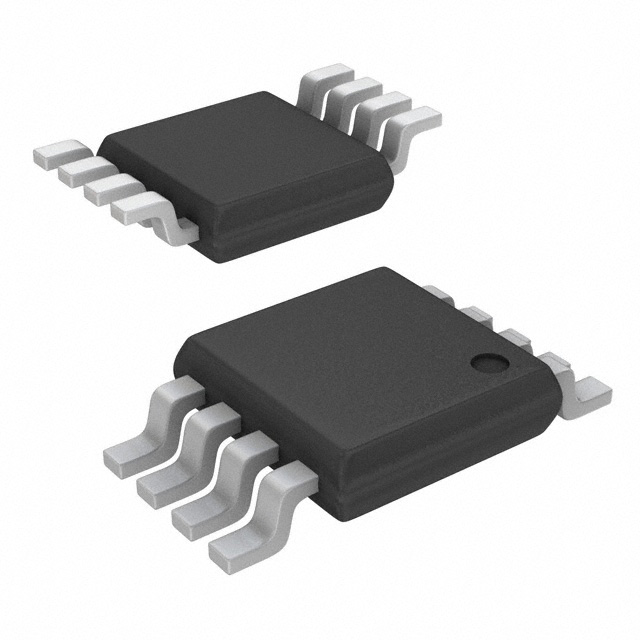

MAXLINEAR 运算放大器 XR8052AMP8MTR

XR8052AMP8MTR概述

    XR8051, XR8052, XR8054:低功耗高速轨到轨放大器

    产品简介


    XR8051(单通道)、XR8052(双通道)和XR8054(四通道)是Exar公司生产的高性能、低成本电压反馈放大器。这些放大器适用于各种应用场合,包括视频驱动、安防监控、模数转换驱动、活动滤波、CCD成像系统、光盘驱动、同轴电缆驱动及高电容负载驱动等。其设计初衷是为了在+3V至+5V或±5V电源下工作,并且具有优异的动态性能,如260MHz的小信号带宽和190V/μs的上升率,使其非常适合于电池供电系统和视频应用。

    技术参数


    以下是关于XR8051, XR8052, XR8054的一些关键技术参数:
    - 带宽:260MHz(小信号带宽)
    - 输入电压范围:-0.3V至+4.1V(单极性5V供电)
    - 输出电压范围:0.03V至4.95V(VS=+5V;RL=2kΩ)
    - 上升率:190V/μs
    - 电源电流:每个放大器2.6mA
    - 线性输出电流:±100mA
    - 短路电流:±125mA
    - 温度范围:-40°C至125°C
    - 存储温度范围:-65°C至170°C
    - 绝对最大额定值:供电电压为0V至+14V

    产品特点和优势


    - 高速带宽:提供高达260MHz的带宽,满足高频信号处理需求。
    - 高输出电流:可输出±100mA的线性电流和±125mA的短路电流,适应高负载需求。
    - 低功耗:每个放大器的静态电流仅为2.6mA,适合电池供电系统。
    - 广泛的电源范围:可以在+3V至+5V或±5V电源下工作。
    - 高可靠性:采用HBM模式,静电放电保护等级为1kV。

    应用案例和使用建议


    XR8051, XR8052, XR8054广泛应用于视频驱动、视频监控、音频处理等领域。例如,在视频监控系统中,可以用于摄像头的视频信号放大;在专业相机中,可以作为图像传感器信号放大器。建议在使用时注意选择合适的外围电路参数,以确保放大器的稳定性和性能。

    兼容性和支持


    这些放大器可以直接替换AD系列的同类产品,如XR8051可以替换AD8051和AD8091。Exar公司提供了详尽的技术支持,包括安装指南、测试报告、应用笔记等资源,以便用户能够更好地理解和使用这些放大器。

    常见问题与解决方案


    - 问题1:电源噪声过大
    - 解决方法:增加旁路电容,减小电源纹波。
    - 问题2:输出信号失真
    - 解决方法:检查反馈电阻和负载,调整外围电路参数。
    - 问题3:稳定性差
    - 解决方法:添加补偿电容,优化电路布局。

    总结和推荐


    综上所述,XR8051, XR8052, XR8054凭借其出色的动态性能、低功耗、高可靠性等特点,成为视频驱动、视频监控及工业应用的理想选择。其直接替代同类产品的能力也使得升级或更换非常方便。强烈推荐在相关应用中使用这些放大器,尤其是需要高性能、高可靠性的系统。

XR8052AMP8MTR参数

参数
Vos - 输入偏置电压 500μV
最小工作供电电压 -
典型输入噪声电压密度 16nV/rtHz@ 5V
通道数量 2
典型压摆率 190V/μs
输出类型 Rail to Rail
电流 - 输入偏置 1.3μA
每个通道的输出电流 100mA
关闭 -
放大器类型 Voltage Feedback
最大工作供电电压 -
典型增益带宽 260MHz
CMRR - 共模抑制比 -
电路数 2
典型供电电流 2.6mA(x2 Channels)
-3db带宽 90MHz
长*宽*高 3mm*3mm*850μm
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

XR8052AMP8MTR厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR8052AMP8MTR数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 运算放大器 MAXLINEAR XR8052AMP8MTR XR8052AMP8MTR数据手册

XR8052AMP8MTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.7496
10+ ¥ 11.8422
50+ ¥ 10.04
100+ ¥ 9.34
250+ ¥ 8.75
500+ ¥ 8.02
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
