首页  >  产品百科  >  XR8051AST5MTR

XR8051AST5MTR

产品分类: 运算放大器
厂牌: MAXLINEAR
产品描述: 2.6mA 190V/μs 16nV/rtHz@ 5V 175MHz Rail to Rail 100mA 1 1 500μV 1.3μA 65MHz Voltage Feedback TSOT-5 贴片安装,黏合安装 2.9mm*1.6mm*900μm
供应商型号: 2428158
供应商: element14
标准整包数: 1

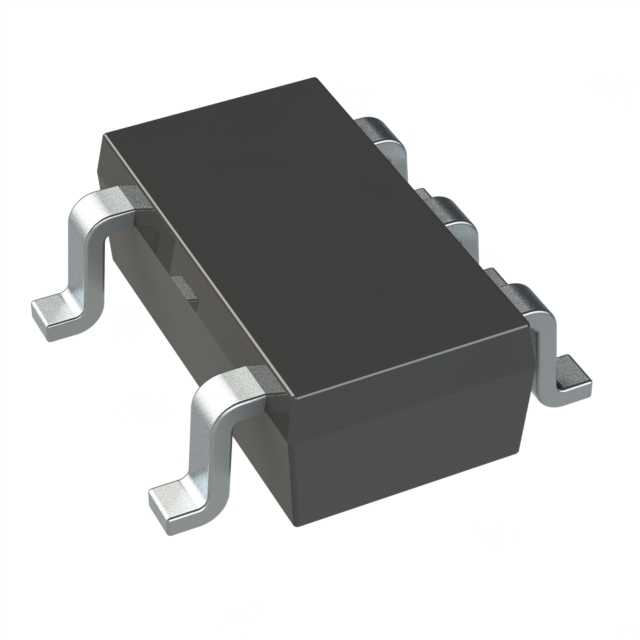

MAXLINEAR 运算放大器 XR8051AST5MTR

XR8051AST5MTR概述


    产品简介


    XR8051, XR8052, XR8054:低成本高速轨对轨放大器
    Exar Corporation生产的XR8051(单通道)、XR8052(双通道)和XR8054(四通道)是电压反馈型放大器,适用于多种应用场合。这些产品广泛应用于视频驱动、视频监控和分配系统、模数转换器驱动、主动滤波电路以及光电终端等领域。XR8051、XR8052和XR8054具有低功耗、高输出电流驱动能力和轨对轨性能,使其特别适合于电池供电系统和视频应用。

    技术参数


    | 参数 | 描述 |

    | 带宽 | 260MHz |
    | 电源电压范围 | +3V到+5V 或 ±5V |
    | 输出电压范围 | 0.03V到4.95V (VS=+5V, RL=2kΩ) |
    | 输入电压范围 | -0.3V到+4.1V (VS=+5V) |
    | 斜率 | 190V/μs |
    | 每通道供电电流 | 2.6mA |
    | 线性输出电流 | ±100mA |
    | 短路电流 | ±125mA |
    | 工作温度范围 | -40°C至125°C |
    | 绝对最大额定电压 | +14V |
    | 引脚温度 (焊接,10秒) | 260°C |

    产品特点和优势


    1. 低功耗:在高频率下依然能保持高效运行,显著减少了能源消耗。
    2. 高带宽:260MHz的宽带宽使这些放大器能够处理高频信号。
    3. 线性输出电流:提供±100mA的线性输出电流和±125mA的短路电流,保证了可靠性。
    4. 轨对轨输出:即使在极端条件下也能保持稳定输出。
    5. 兼容性:XR8051可直接替换AD8051、AD8091;XR8052可直接替换AD8052、AD8092;XR8054可直接替换AD8054。

    应用案例和使用建议


    应用案例:
    - 视频监控系统
    - 图像传感器接口
    - 电信和光端机
    使用建议:
    - 在进行高频信号传输时,确保使用适当的阻抗匹配以减少信号衰减。
    - 使用差分输入以减少噪声干扰。
    - 针对不同应用需求选择合适的供电电压。

    兼容性和支持


    - 兼容性:XR8051、XR8052和XR8054与多种其他电子元器件及设备兼容,如各类视频处理器、模数转换器等。
    - 支持:Exar公司提供了全面的技术支持和维护服务,包括在线技术支持、应用指南和详细的文档资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 放大器输出电压不稳定 | 检查电源电压是否稳定,重新调整阻抗匹配 |
    | 放大器过热 | 降低工作负载,使用散热片或风扇 |
    | 信号质量下降 | 检查电缆长度,优化屏蔽和接地 |

    总结和推荐


    XR8051、XR8052、XR8054是一款集高性能、低成本于一体的放大器产品,非常适合高容量应用,特别是在消费和工业领域。这些放大器凭借其出色的动态性能、低功耗和高输出电流驱动能力,在视频监控、通信和光电终端等应用中表现出色。
    总体来看,这些放大器不仅具备强大的性能,还拥有优秀的可靠性和易用性。因此,强烈推荐在需要高性能、低功耗的场合使用这些产品。

XR8051AST5MTR参数

参数
电路数 1
CMRR - 共模抑制比 -
关闭 -
放大器类型 Voltage Feedback
电流 - 输入偏置 1.3μA
典型供电电流 2.6mA
典型输入噪声电压密度 16nV/rtHz@ 5V
最大工作供电电压 -
Vos - 输入偏置电压 500μV
每个通道的输出电流 100mA
最小工作供电电压 -
通道数量 1
-3db带宽 65MHz
输出类型 Rail to Rail
典型压摆率 190V/μs
典型增益带宽 175MHz
长*宽*高 2.9mm*1.6mm*900μm
通用封装 TSOT-5
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

XR8051AST5MTR厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR8051AST5MTR数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 运算放大器 MAXLINEAR XR8051AST5MTR XR8051AST5MTR数据手册

XR8051AST5MTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
