AHEF300

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 5s 6A 35mΩ 32V 110mΩ 100A 3A 通孔安装 10.2mm*3.8mm*15.5mm
供应商型号: F-AHEF300
供应商: 海外现货
标准整包数: 500

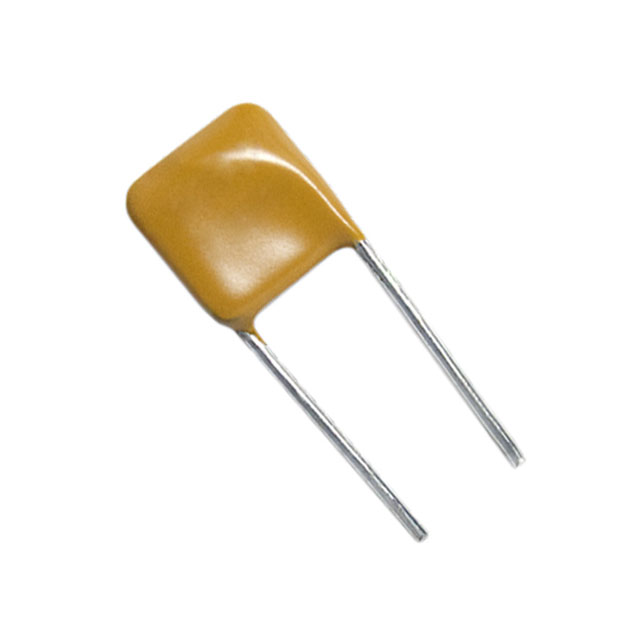

LITTELFUSE PTC可复位保险丝 AHEF300

AHEF300概述

    # Littelfuse AHEF Series PPTC Resettable Devices

    产品简介


    Littelfuse的AHEF系列是一种专门设计用于汽车行业的正温度系数(PTC)复位保护装置。该系列为高温环境下的高电流应用提供可靠的保护,具有铅-自由特性,符合AEC-Q200标准,适用于广泛的汽车零部件及系统保护需求。AHEF系列的产品类型包括各种规格的径向引线型PTC热敏电阻,广泛应用于电机控制、电子控制系统(ECU)、暖通空调系统(HVAC)、车载信息系统、液晶显示屏背光加热以及电源连接器等多种场合。

    技术参数


    电气特性
    | 型号 | 订购型号 | 持续电流 (A) @ 25°C | 跳变电流 (A) @ 25°C | 最大电压 (VDC) | 最大故障电流 (A) | 功耗 (W) | 跳变时间 (s) | 最小电阻 (Ω) | 最大电阻 (Ω) |
    ||
    | AHEF050 | RF3055-000 | 0.5 | 0.5 | 32 | 100 | 0.9 | 2.5 | 3.0 | 0.205/24 |
    | AHEF070 | RF3355-000 | 0.7 | 0.7 | 32 | 100 | 1.4 | 3.5 | 3.2 | 0.205/24 |
    | AHEF100 | RF3356-000 | 1.0 | 1.0 | 32 | 100 | 1.4 | 5.0 | 6.2 | 0.205/24 |
    | AHEF300 | RF3357-000 | 3.0 | 3.0 | 32 | 100 | 3.2 | 15.0 | 5.0 | 0.52/20 |
    | AHEF500 | RF3358-000 | 5.0 | 5.0 | 32 | 100 | 5.3 | 25.0 | 9.0 | 0.52/20 |
    | AHEF750 | RF3359-000 | 7.5 | 7.5 | 32 | 100 | 6.5 | 37.5 | 13.0 | 0.52/20 |
    | AHEF1000 | RF3360-000 | 10.0 | 10.0 | 32 | 100 | 7.0 | 50.0 | 15.0 | 0.82/18 |
    工作环境
    - 工作温度范围:-40°C 至 125°C
    - 高温重评级:如上图所示

    产品特点和优势


    - 高温适应性:AHEF系列能够在高达125°C的环境中稳定运行,适合汽车及其他恶劣环境的应用。
    - 汽车级认证:符合AEC-Q200标准,保证了其在汽车行业的可靠性和耐用性。
    - 宽电流范围:提供多种规格以满足不同电流要求,从0.5A到10A不等。
    - 高可靠性:能够承受高达100A的故障电流,具有良好的抗老化性能。
    - 环保特性:无铅、无卤素设计,符合RoHS标准,适合绿色制造。

    应用案例和使用建议


    应用案例
    - 电机和电机电路保护:用于汽车电动窗、天窗、座椅等。
    - 电子控制单元(ECU)保护:保障车载电脑系统的安全运行。
    - 暖通空调系统(HVAC):提供电机和电路保护。
    - 车载信息系统:包括导航系统、娱乐系统和通信模块。
    使用建议
    - 在选择AHEF系列PTC时,根据具体应用需求和负载电流进行匹配。例如,对于需要保护功率较小的电路,可选用AHEF050至AHEF100。
    - 确保安装环境不会使PTC受到外部因素的影响,例如硅油污染,以免影响性能。
    - 安装过程中应遵循推荐的热、电、机械处理方法,以确保最佳的长期性能。

    兼容性和支持


    - 兼容性:AHEF系列产品与高容量电子装配工艺兼容,适用于现代汽车生产线。
    - 支持服务:Littelfuse提供详尽的技术文档、样品和售后服务,以确保客户获得最佳支持。

    常见问题与解决方案


    问题1:如何正确储存PTC设备?
    解决方案:AHEF系列PTC应存储在温度不超过40°C且相对湿度不超过70%的环境下,使用前需保持原包装密封状态。
    问题2:如何检测PTC的跳变时间?
    解决方案:跳变时间可以通过观察PTC达到设定电流后的反应时间来确定。测试时应注意电流的精确控制,以确保结果准确。
    问题3:PTC能否重复使用?
    解决方案:是的,AHEF系列PTC具有自恢复功能,可以在发生过载后自动恢复正常状态。但要注意避免频繁的过载情况。

    总结和推荐


    Littelfuse的AHEF系列PTC复位保护装置在汽车及工业领域提供了可靠、高效的保护解决方案。其高温适应性、宽电流范围、汽车级认证以及良好的可靠性使其在市场上具有显著的竞争优势。对于需要高性能、高可靠性的应用场景,AHEF系列是理想的选择。强烈推荐在相关领域内采用该系列产品。

AHEF300参数

参数
保持电流 3A
跳闸电流 6A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 35mΩ
最大跳断后电阻值 110mΩ
跳闸时间 5s
最大电压 32V
长*宽*高 10.2mm*3.8mm*15.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 袋装

AHEF300厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

AHEF300数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE AHEF300 AHEF300数据手册

AHEF300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4028 ¥ 3.4113
1000+ $ 0.3992 ¥ 3.3809
1500+ $ 0.3956 ¥ 3.3504
库存: 20192
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1705.65
