LVR075S

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 18s 1.5A 316mΩ 240V 839mΩ 7.5A 750mA 通孔安装 11.43mm*4.8mm*23.4mm
供应商型号: ZT-LVR075S
供应商: 海外现货
标准整包数: 1

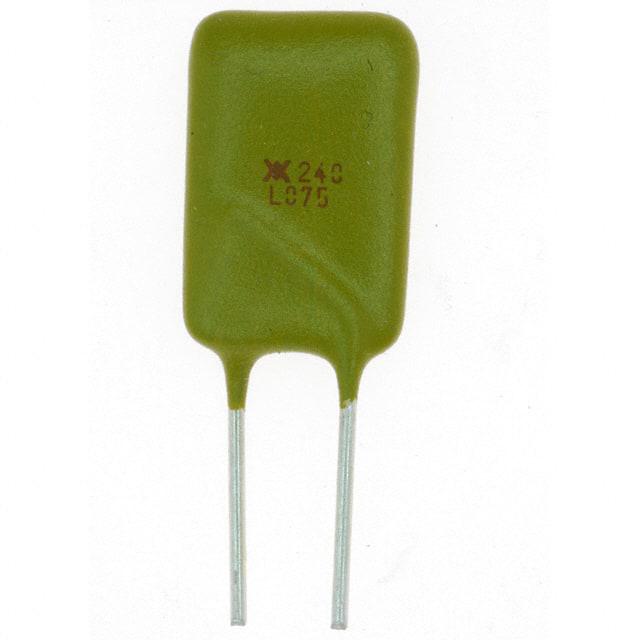

LITTELFUSE PTC可复位保险丝 LVR075S

LVR075S概述

    PolySwitch® LVR075S PTC Devices

    1. 产品简介


    PolySwitch® LVR075S 是一款过电流保护装置,属于PTC(正温度系数)器件类别。该产品主要用于防止电路因过载、短路或其他异常情况导致的过电流现象。LVR075S具有高可靠性,适用于广泛的电子设备中,如电源、电机驱动系统、通信设备和其他需要过电流保护的应用场合。

    2. 技术参数


    - 额定工作电压(20°C):240V AC/DC
    - 最大中断电压/电流(20°C):265V AC/DC, 7.5A
    - 绝缘材料:固化的阻燃改性硅胶(符合UL94 V-0要求)
    - 引线材料:20 AWG锡镀铜(直径0.81mm/0.032")
    - 标记:根据表I中的尺寸参数
    - 保持电流:0.75A
    - 跳变电流:1.5A
    - 电阻:0.316Ω - 0.483Ω
    - 跳变时间(秒):18.0秒
    - 跳变后电阻:0.839Ω - 2.55Ω(测量一小时后)
    - 跳变状态下的功率消耗(240V):最大2.55W
    - 认证机构:UL(文件#E74889)、CSA(文件#78165)、TUV、CQC

    3. 产品特点和优势


    - 高可靠性:在过电流条件下能迅速响应并进入高阻态,确保设备安全。
    - 阻燃材料:采用阻燃改性硅胶作为绝缘材料,符合UL94 V-0标准,提升设备安全性。
    - 灵活适应性强:可以在不同类型的电路中工作,并且能够承受一定的机械和热应力。
    - 环保合规:符合RoHS、ELV标准,并提供无铅选项。

    4. 应用案例和使用建议


    - 电源管理:在开关电源或电池充电器中,LVR075S可以有效地防止过电流引起的损坏。
    - 电机保护:在电机驱动系统中,该器件可以保护电机不受过载电流的影响。
    - 通信设备:适用于通信设备中,以确保设备在出现故障时不会受到损害。
    使用建议:
    - 在设计电路时,确保额定电压和电流条件不超过设备的最大限制。
    - 考虑到可能产生的热效应,设计散热系统以避免过热。
    - 在安装过程中要小心操作,避免物理损伤或污染。

    5. 兼容性和支持


    - 兼容性:LVR075S与其他电子元器件的兼容性良好,但需注意设备应放置在适当的位置,避免因固定不当而影响其性能。
    - 支持:制造商提供详尽的技术文档和支持服务,确保客户在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - 问题1:在大电感电路中可能产生过电压。
    - 解决方案:避免在大电感电路中使用此器件,或者选择合适的电感值以减少电压尖峰。
    - 问题2:设备在非预期情况下自动复位。
    - 解决方案:在设计中考虑添加额外的安全措施,如手动复位或断开电路。

    7. 总结和推荐


    PolySwitch® LVR075S是一款高效、可靠的过电流保护器件,具备出色的性能和广泛的应用范围。它能够有效保护电子设备免受过电流的危害,适用于多种工业和消费电子产品。尽管在使用过程中需要注意特定的应用限制和维护要求,但总体来说,LVR075S是一个值得推荐的产品。

LVR075S参数

参数
保持电流 750mA
跳闸电流 1.5A
冷电阻 -
最大额定电流 7.5A
最小初始态电阻值 316mΩ
最大跳断后电阻值 839mΩ
跳闸时间 18s
最大电压 240V
长*宽*高 11.43mm*4.8mm*23.4mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

LVR075S厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LVR075S数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE LVR075S LVR075S数据手册

LVR075S封装设计

查看详情并下载
Symbol
Footprint
3D Model
