VLP220F

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 5s 5.3A 17mΩ 16V 58mΩ 60A 2.2A 22.2mm*3.7mm*800μm
供应商型号: VLP220F-ND
供应商: Digi-Key
标准整包数: 1

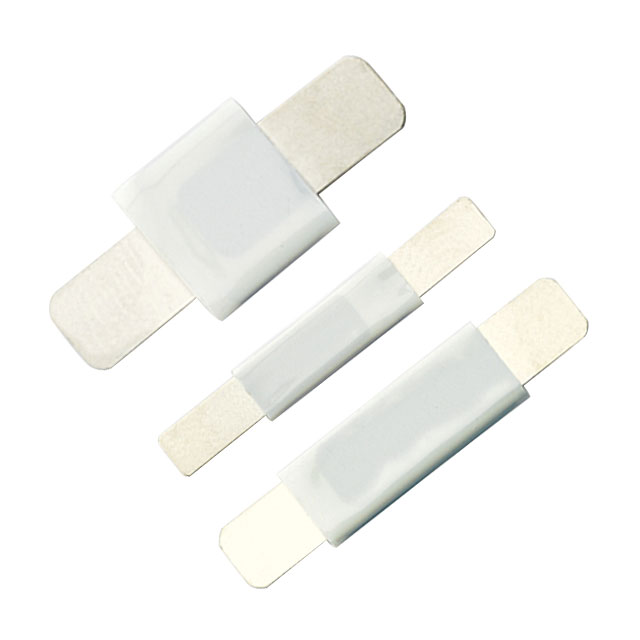

LITTELFUSE PTC可复位保险丝 VLP220F

VLP220F概述

    PolySwitch® PTC Devices - VLP220F 技术手册

    产品简介


    PolySwitch® VLP220F 是一款过电流保护装置(Overcurrent Protection Device),适用于多种电子应用场合。它通过自我恢复的功能,能够在发生过载时自动断开电路以防止损坏,并在恢复正常后自动复位,从而提供持续的安全保护。VLP220F 主要用于需要过电流保护的电子设备,如电源管理、电机控制、通信设备等领域。

    技术参数


    - 最大额定值
    - 工作电压:16Vdc(直流)
    - 中断电流:60A(最大)
    - 物理规格
    - 芯片尺寸:3.6 x 10 mm
    - 引线:镍,厚度0.125mm(名义值)
    - 焊锡:无铅
    - 包装材料:聚酯,宽度11mm(名义值)
    - 表面标记:颜色绿色,制造商标志“W22”
    - 性能参数
    - 持续电流(Hold Current):2.2A @ 25°C
    - 过流限值(Trip Limits):3.0A @ 25°C
    - 时间至跳闸(Time to Trip):≤ 1.8秒 @ 25°C
    - 跳闸状态电阻(Post-trip Resistance):0.017Ω @ 25°C
    - 功率耗散(Power Dissipation):0.029W @ 25°C, 16V
    - 认证信息
    - 认证机构:UL, TUV, CSA

    产品特点和优势


    1. 自我恢复功能:能够自动复位,无需人工干预,确保电路持续安全运行。
    2. 快速响应:能够在短时间内识别并切断过载电流,防止设备损坏。
    3. 高可靠性:通过严格的测试和认证,适用于恶劣的工作环境。
    4. 环保设计:采用无铅焊锡和符合RoHS标准的材料,绿色环保。

    应用案例和使用建议


    - 应用案例:VLP220F 广泛应用于电源适配器、LED驱动器、电动工具等领域。例如,在一个电源适配器中,VLP220F 可以有效防止因短路或过载引起的故障,延长设备使用寿命。
    - 使用建议:安装时应注意避免过度弯曲引线,以免影响电气连接。在高温环境中使用时,建议增加散热措施,以减少热影响。

    兼容性和支持


    - 兼容性:VLP220F 与大多数常见的电子设备兼容,可以方便地集成到现有系统中。
    - 支持和服务:Littelfuse 提供全面的技术支持和售后服务,包括产品选型指导、安装调试和故障排除服务。

    常见问题与解决方案


    - Q1: VLP220F 是否适用于高压应用?
    - A1: 不适用。VLP220F 的最大工作电压为16V,超过此电压可能引起设备损坏。
    - Q2: 如何判断 VLP220F 是否已触发?
    - A2: 当检测到过流时,VLP220F 会进入跳闸状态,电阻会显著增加。检查电阻值可确认是否触发。
    - Q3: VLP220F 能否重复使用?
    - A3: 可以。一旦电流恢复正常,VLP220F 会自动复位,可以继续使用。

    总结和推荐


    PolySwitch® VLP220F 是一款高效可靠的过电流保护装置,具有自我恢复功能和快速响应能力。适用于各种需要过电流保护的应用场合,特别是在电源管理和电动工具领域表现出色。其绿色环保的设计和全面的支持服务使其在市场上具备很强的竞争力。强烈推荐使用 VLP220F,特别是对于需要高可靠性的应用场景。

VLP220F参数

参数
最小初始态电阻值 17mΩ
最大跳断后电阻值 58mΩ
跳闸时间 5s
最大电压 16V
保持电流 2.2A
跳闸电流 5.3A
冷电阻 -
最大额定电流 60A
长*宽*高 22.2mm*3.7mm*800μm
应用等级 工业级
零件状态 在售
包装方式 散装

VLP220F厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

VLP220F数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE VLP220F VLP220F数据手册

VLP220F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8625 ¥ 7.2881
5+ $ 0.7107 ¥ 6.0054
10+ $ 0.6156 ¥ 5.2018
50+ $ 0.5111 ¥ 4.3184
100+ $ 0.4542 ¥ 3.8008
250+ $ 0.4082 ¥ 3.4163
500+ $ 0.3765 ¥ 3.1508
1000+ $ 0.3471 ¥ 2.9051
5000+ $ 0.2921 ¥ 2.4446
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.28
