72R040XU

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 3.8s 800mA 550mΩ 72V 1.29Ω 40A 400mA 通孔安装 13.5mm(高度)
供应商型号: ZT-72R040XU
供应商: 海外现货
标准整包数: 1

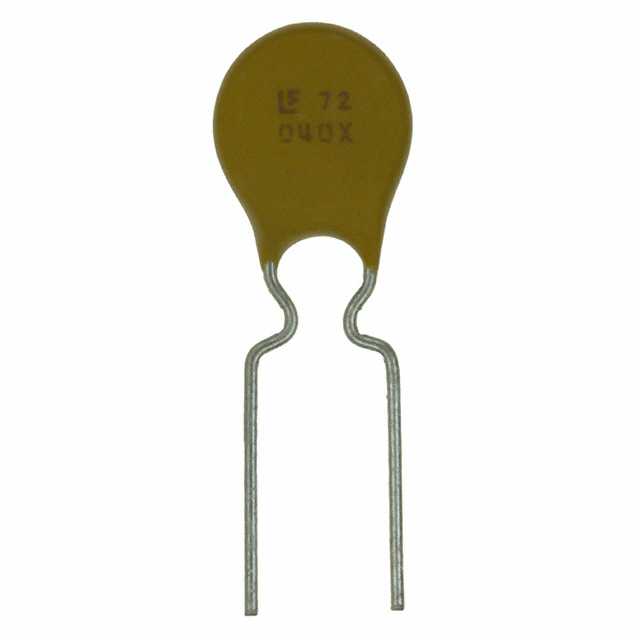

LITTELFUSE PTC可复位保险丝 72R040XU

72R040XU概述

    POLY-FUSE® Resettable PTCs 技术手册

    产品简介


    POLY-FUSE® Resettable PTCs 是一种径向引线式过电流保护器件,属于 72R 系列。它们能够在高达 72Vdc 的电压下提供过流保护,最大短路额定值为 40A。这些器件符合 RoHS 规范,无铅且无卤素,适用于各种低电压电源设备的负载保护。

    技术参数


    以下是 72R 系列的详细技术参数:
    | 型号 | 持续电流 (A) | 跳闸电流 (A) | 最大电压 (Vdc) | 最大故障电流 (A) | 功耗 (W) | 电阻变化范围 (Ω) |
    ||
    | 72R020X | 0.20 | 0.40 | 72 | 40 | 0.41 | 1.830 ~ 4.400 |
    | 72R025X | 0.25 | 0.50 | 72 | 40 | 0.45 | 1.250 ~ 3.000 |
    | ... | ... | ... | ... | ... | ... | ... |
    在不同环境温度下,持持续电流会有所不同:
    | 温度 (°C) | 持续电流 (A) |

    | -40 | 0.31 |
    | -20 | 0.27 |
    | 0 | 0.24 |
    | ... | ... |

    产品特点和优势


    - 72Vdc 最大电压:适合多种低电压电源设备的保护。
    - 无铅无卤:环保材料,适合现代电子产品要求。
    - 可复位功能:能够在发生过流事件后自动恢复,无需手动更换。
    - 高可靠性和稳定性:适用于广泛的电子应用,特别是在计算机、计算机外设及一般电子设备中。

    应用案例和使用建议


    应用案例:
    - 计算机电源:保护电源模块免受过电流冲击。
    - 计算机外设:如打印机、扫描仪等设备,防止过载损害。
    - 一般电子产品:如电视、音响设备等,提供全面的过流保护。
    使用建议:
    - 在高温环境中使用时,需注意器件的温度重定曲线,确保在安全范围内工作。
    - 在使用前,务必验证器件在实际应用中的性能。

    兼容性和支持


    - 兼容性:72R 系列可以与多种低电压电源设备兼容,具体需要根据实际应用进行测试。
    - 支持:Littelfuse 提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    1. 器件跳闸后无法复位:
    - 解决方法:检查电路是否存在持续过流现象,必要时重新焊接。

    2. 器件在高温环境下表现异常:
    - 解决方法:根据温度重定曲线调整应用条件,避免超过器件的最大允许温度。

    总结和推荐


    综合评估:
    - 72R 系列 POLY-FUSE® Resettable PTCs 具备出色的过电流保护能力,适用于多种低电压电源设备,具有良好的稳定性和可靠性。
    - 环保材料的使用使得其在市场上具有更强的竞争力。
    - 强烈推荐在计算机、外设及其他低电压电子设备中使用这些器件。
    通过上述分析,可以得出结论,POLY-FUSE® 72R 系列的 RESETTABLE PTCs 是一个值得信赖的产品,能够有效保护电子设备免受过电流损害,特别适合于需要长期稳定运行的应用场景。

72R040XU参数

参数
跳闸时间 3.8s
最大电压 72V
保持电流 400mA
跳闸电流 800mA
冷电阻 -
最大额定电流 40A
最小初始态电阻值 550mΩ
最大跳断后电阻值 1.29Ω
长*宽*高 13.5mm(高度)
安装方式 通孔安装
零件状态 在售

72R040XU厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

72R040XU数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 72R040XU 72R040XU数据手册

72R040XU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.327 ¥ 2.7894
库存: 0
起订量: 198 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
