2016L100/33DR

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 力特 自恢复保险丝, 2016L 系列, 33V 直流, 2.2A, 保持电流1.1A
供应商型号: 31M-2016L100/33DR
供应商: 云汉优选
标准整包数: 1

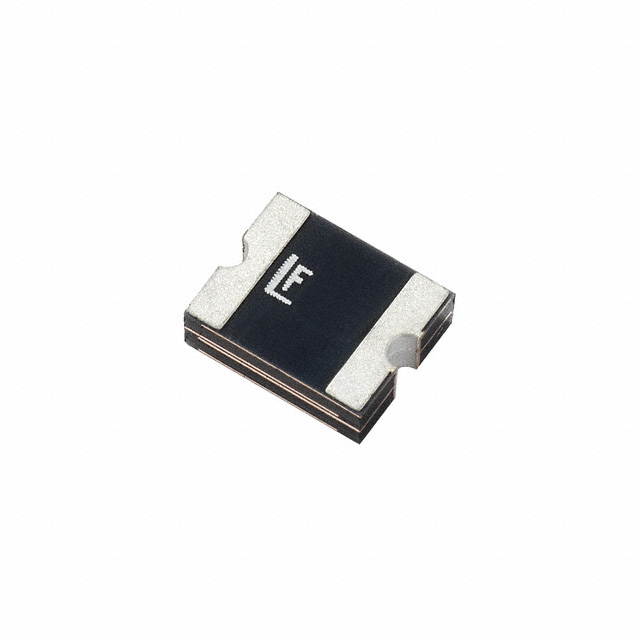

LITTELFUSE PTC可复位保险丝 2016L100/33DR

2016L100/33DR概述

    PolySwitch® Resettable PPTC 2016L Series 技术手册概述

    1. 产品简介


    PolySwitch® Resettable PPTC(聚合物正温度系数可复位过流保护器件)2016L系列是一种表面贴装型电子元器件,专门设计用于低电压(≤60V)应用中提供复位保护。这类器件广泛应用于多种场景,如IEEE 1394端口保护、以太网供电端口保护(IEEE 802.3 af)、汽车电子控制模块保护及电信设备保护。

    2. 技术参数


    2016L系列的详细技术参数如下:
    - 持电流(I hold): 在20°C静止空气中,器件不会触发的最大电流。
    - 触发电流(I trip): 在20°C静止空气中,触发器件所需的最小电流。
    - 最大电压(V max): 器件在额定电流下能够承受的最大电压。
    - 最大故障电流(I max): 器件在额定电压下能够承受的最大故障电流。
    - 典型功率耗散(P d): 器件在20°C静止空气中的典型功率耗散。
    各型号的技术参数:
    - 2016L030: I hold = 0.30A, I trip = 0.60A, V max = 60V, I max = 20A, P d = 1.40W。
    - 2016L050: I hold = 0.55A, I trip = 1.10A, V max = 60V, I max = 20A, P d = 1.40W。
    - 2016L075/60: I hold = 0.75A, I trip = 1.50A, V max = 60V, I max = 20A, P d = 1.40W。
    - 2016L100: I hold = 1.10A, I trip = 2.20A, V max = 15V, I max = 40A, P d = 1.40W。
    - 2016L100/33: I hold = 1.10A, I trip = 2.20A, V max = 33V, I max = 40A, P d = 1.40W。
    - 2016L150: I hold = 1.50A, I trip = 3.00A, V max = 15V, I max = 40A, P d = 1.40W。
    - 2016L150/33: I hold = 1.50A, I trip = 3.00A, V max = 33V, I max = 40A, P d = 2.0W。
    - 2016L200: I hold = 2.00A, I trip = 4.20A, V max = 6V, I max = 40A, P d = 1.40W。
    - 2016L260/24: I hold = 2.60A, I trip = 5.00A, V max = 24V, I max = 40A, P d = 1.6W。
    - 2016L300/16: I hold = 3.00A, I trip = 5.00A, V max = 16V, I max = 40A, P d = 1.6W。
    - 2016L500: I hold = 5.00A, I trip = 10.00A, V max = 6V, I max = 100A, P d = 2.0W。

    3. 产品特点和优势


    - RoHS合规: 无铅、无卤素。
    - 快速响应: 快速响应故障电流。
    - 高电压支持: 可在高电压条件下工作。
    - 低外形设计: 尺寸紧凑,适用于空间受限的应用。
    - 应用广泛: 涵盖IEEE 1394、IEEE 802.3 af、汽车电子控制模块及电信设备等多个领域。

    4. 应用案例和使用建议


    - 应用场景:适用于需要自动复位保护的低电压电路。例如,汽车电子控制模块中的过流保护。
    - 使用建议:
    - 确保操作条件不超过额定值,以避免损坏。
    - 设备需留有足够的空间以防机械应力。
    - 对于带有电感的电路,应注意可能产生的瞬时高电压。

    5. 兼容性和支持


    - 兼容性:可以与其他符合标准的电子元器件和设备配合使用。
    - 支持和维护:提供标准行业实践的支持,如清洁和返工方法。

    6. 常见问题与解决方案


    - 问题1: 操作超出额定值。
    - 解决方案: 验证所有操作条件均在额定范围内。
    - 问题2: 设备暴露于硅基油、溶剂等。
    - 解决方案: 采取适当措施防止接触有害物质。
    - 问题3: 过电流导致设备损坏。
    - 解决方案: 选择合适的持电流和触发电流型号,确保操作条件安全。

    7. 总结和推荐


    PolySwitch® Resettable PPTC 2016L系列具有出色的性能和广泛的应用场景。该系列的持电流范围广,适用于不同类型的低电压电路。虽然需要严格遵守操作条件以确保安全性,但在正确使用情况下,这些器件表现出色。因此,强烈推荐在需要快速响应和高可靠性过流保护的场合使用。
    请注意,尽管这些器件具备复位功能,但它们并不适合用于频繁或长时间出现过电流或过热条件的应用。建议在具体应用中仔细评估器件的适用性,并遵循相关操作指南。

2016L100/33DR参数

参数
跳闸电流 2.2A
冷电阻 -
最大额定电流 40A
最小初始态电阻值 100mΩ
最大跳断后电阻值 400mΩ
跳闸时间 500ms
最大电压 33V
保持电流 1.1A
长*宽*高 5.08mm*4.07mm*1.25mm
通用封装 2016
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2016L100/33DR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

2016L100/33DR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 2016L100/33DR 2016L100/33DR数据手册

2016L100/33DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
