首页  >  产品百科  >  60R025XU

60R025XU

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 2.5s 500mA 1.25Ω 60V 3Ω 40A 250mA 通孔安装 12.7mm*3.1mm*12.7mm
供应商型号: 60R025XU 涂标
供应商: 国内现货
标准整包数: 1

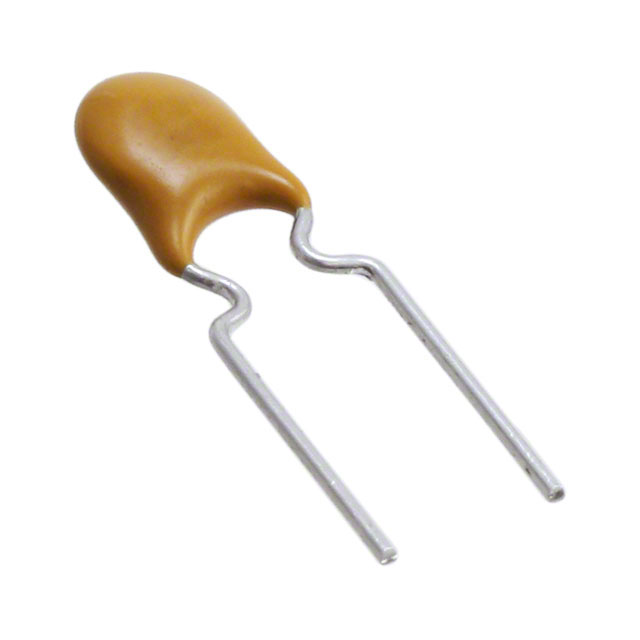

LITTELFUSE PTC可复位保险丝 60R025XU

60R025XU概述

    POLY-FUSE® Resettable PTCs

    产品简介


    POLY-FUSE®是一款复位型PTC(Polymeric Positive Temperature Coefficient)热敏电阻,特别适用于直流电压高达60V的应用。这些器件采用径向引脚设计,专为那些不需要空间限制且需要可重复使用的过流保护的应用而设计。典型应用包括USB集线器、端口及外围设备,IEEE 1394端口,计算机及其外设,电机保护,通用电子产品,汽车应用,工业控制和变压器等。

    技术参数


    以下是几种型号的主要技术规格和性能参数:
    | 型号 | 持电流 (A) | 触发电流 (A) | 最大直流电压 (Vdc) | 最大故障电流 (A) | 功耗 (W) | 热跳闸时间 (秒) | 最小电阻 (Ω) | 最大阻抗 (Ω) |
    |
    | 60R010X | 0.10 | 0.20 | 60 | 40 | 0.38 | 4.00 | 2.500 | 7.500 |
    | 60R017X | 0.17 | 0.34 | 60 | 40 | 0.48 | 3.00 | 3.300 | 8.000 |
    | 60R020X | 0.20 | 0.40 | 60 | 40 | 0.41 | 2.20 | 1.830 | 4.400 |
    | 60R025X | 0.25 | 0.50 | 60 | 40 | 0.45 | 2.50 | 1.250 | 3.000 |
    | 60R030X | 0.30 | 0.60 | 60 | 40 | 0.49 | 3.00 | 0.880 | 2.100 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 快响应时间:在发生过载时能快速切断电流,防止设备损坏。
    2. 高可靠性:具有良好的温度耐受性,在高温环境下仍能保持稳定性能。
    3. 自恢复功能:当过载条件消除后,能够自动恢复正常工作状态。
    4. 低功耗:即使在跳闸状态下也能保持较低的功耗,减少热量积累。
    5. 环保材料:所有产品均采用无卤素材料,符合RoHS标准,环保安全。

    应用案例和使用建议


    应用场景:
    - USB集线器:用于保护USB集线器及其连接的设备。
    - 电机保护:可以作为电机的过载保护装置,防止因过载导致的损坏。
    - 计算机系统:适用于计算机电源和其他内部组件的过载保护。
    使用建议:
    - 在选择具体型号时,要根据实际电路的工作电压和电流来确定。
    - 在安装过程中要确保有足够的空间来避免机械应力对器件造成损害。
    - 定期检查并测试设备以确保其正常运行。

    兼容性和支持


    - 认证与合规性:通过UL 94V-0认证,符合RoHS、铅-自由和无卤素要求。
    - 技术支持:提供详细的技术资料和样品,确保客户在使用过程中获得充分的支持。

    常见问题与解决方案


    1. 问题:设备触发后无法自动复位。
    解决方案:确认设备未被机械应力损坏,检查是否正确安装,重新焊接连接。
    2. 问题:设备触发时间过长。
    解决方案:检查是否过热或存在外部压力,确保安装环境中没有影响性能的外部因素。
    3. 问题:设备的功耗异常高。
    解决方案:确认设备是否正确连接到指定的电压和电流等级,避免过载情况的发生。

    总结和推荐


    总体来说,POLY-FUSE® 60R系列径向引脚PTC是一种性能可靠、应用广泛的过流保护器件。它的快响应时间和自恢复功能使其在各种应用中表现出色。推荐在需要高可靠性过流保护的应用中使用,如USB设备、计算机系统、工业控制设备和电机保护等领域。对于电子工程师和设计师而言,这款产品不仅提供了强大的保护功能,还便于管理和维护,值得广泛推广和使用。

60R025XU参数

参数
跳闸电流 500mA
冷电阻 -
最大额定电流 40A
最小初始态电阻值 1.25Ω
最大跳断后电阻值
跳闸时间 2.5s
最大电压 60V
保持电流 250mA
长*宽*高 12.7mm*3.1mm*12.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

60R025XU厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

60R025XU数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 60R025XU 60R025XU数据手册

60R025XU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.7475
100+ ¥ 0.7345
200+ ¥ 0.728
库存: 2000
起订量: 50 增量: 500
交货地:
最小起订量为:50
合计: ¥ 37.37
