250R120-RFU

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 2.5s 240mA 6Ω 60V 16Ω 3A 120mA 通孔安装 6.5mm*4.6mm*11mm
供应商型号:
供应商:
标准整包数: 0

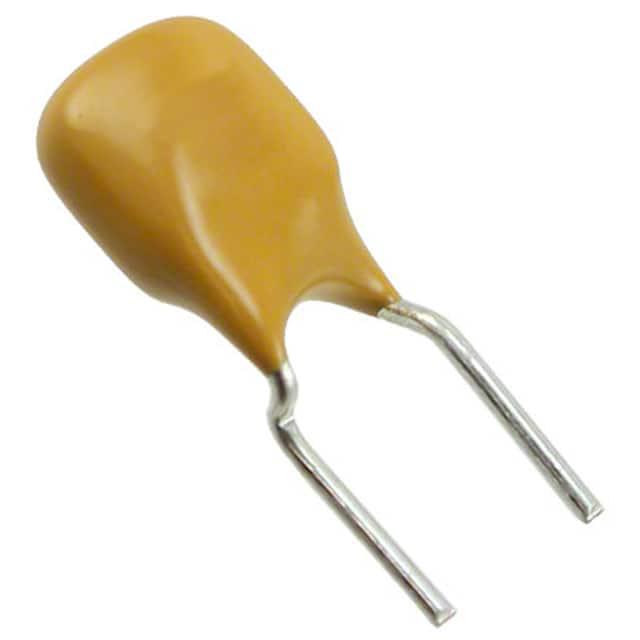

LITTELFUSE PTC可复位保险丝 250R120-RFU

250R120-RFU概述

    # POLY-FUSE® Resettable PTCs: Radial Leaded 250R Series

    1. 产品简介


    基本介绍
    POLY-FUSE® 250R系列是一款专门用于电信应用的自恢复正温度系数热敏电阻(PTC)。该系列特别设计用于保护短时高电压故障电流,如电力交叉或电力感应浪涌。主要应用于电信网络设备,以满足ITU K.20和K.21标准中的保护要求。
    主要功能
    - 防护短时高电压故障电流
    - 自恢复设计,可在过流后自动恢复正常操作
    - 快速反应时间至跳闸状态
    应用领域
    - 客户驻地设备(CPE)
    - 中央办公室(CO)/ 电信中心
    - 局域网/广域网设备
    - 接入设备
    - 数据通信设备(如路由器、交换机)

    2. 技术参数


    电气特性
    | 零件编号 | 持续电流(I hold) (A) | 跳闸电流(I trip) (A) | 最大电压(Vmax) (V) | 最大时间到跳闸 | 额定功率(Pd) (W) |
    |
    | 250R080 | 0.08 | 0.16 | 250/60 | 4.0 秒 | 0.35 |
    | 250R120 | 0.12 | 0.24 | 250/60 | 2.5 秒 | 1.0 |
    | 250R145 | 0.145 | 0.29 | 250/60 | 2.5 秒 | 1.0 |
    环境规格
    - 工作/存储温度:-40°C 至 +85°C
    - 设备表面最高温度(跳闸状态):125°C
    - 湿度老化测试:+85°C,85% RH,1000小时

    3. 产品特点和优势


    特点
    - 持续电流范围宽:0.08 - 0.18 A
    - 60VDC 工作电压
    - 快速时间至跳闸
    - 罗马尼亚标准合规,无铅,无卤素
    - 可焊性良好,适用于波峰焊接
    优势
    - 高可靠性,适用于重复和持续的工作环境
    - 简单易用,无需频繁更换
    - 高性价比,降低维护成本

    4. 应用案例和使用建议


    应用案例
    - 在电信网络设备中作为保护模块
    - 用于接入设备的电源交叉保护
    - 为数据通信设备提供可靠的保护
    使用建议
    - 对于高温环境,建议使用风扇或其他冷却方法以防止过热
    - 在安装过程中确保足够的散热空间,避免机械应力
    - 严格遵循制造商的焊接参数以确保最佳性能

    5. 兼容性和支持


    兼容性
    - 与现有电信设备和其他标准电信设备高度兼容
    - 可与不同标准(如ITU K.20、K.21和Telcordia GR-974)兼容
    支持
    - 详尽的技术文档和数据表
    - 专业客户服务和技术支持
    - 可根据客户需求定制特殊型号

    6. 常见问题与解决方案


    问题1
    设备在高湿度环境中无法正常工作
    解决办法:进行湿度老化测试,确保产品符合标准。在高湿度环境中使用防潮措施,例如增加除湿设备。
    问题2
    设备在低温环境中表现不稳定
    解决办法:使用温度重新额定曲线表来调整设备的性能,确保在低温环境下正常运行。

    7. 总结和推荐


    综合评估
    POLY-FUSE® 250R系列PTC器件以其出色的可靠性、广泛的适用性和简便的操作赢得了用户的青睐。这些设备非常适合需要高可靠性的电信网络设备和数据通信设备的应用场合。
    推荐
    我们强烈推荐POLY-FUSE® 250R系列PTC器件用于各种电信网络设备及数据通信设备的过电流保护。其快速响应时间和卓越的耐久性使其成为一种高性价比的选择。

250R120-RFU参数

参数
最大电压 60V
保持电流 120mA
跳闸电流 240mA
冷电阻 -
最大额定电流 3A
最小初始态电阻值
最大跳断后电阻值 16Ω
跳闸时间 2.5s
长*宽*高 6.5mm*4.6mm*11mm
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

250R120-RFU厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

250R120-RFU数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 250R120-RFU 250R120-RFU数据手册
