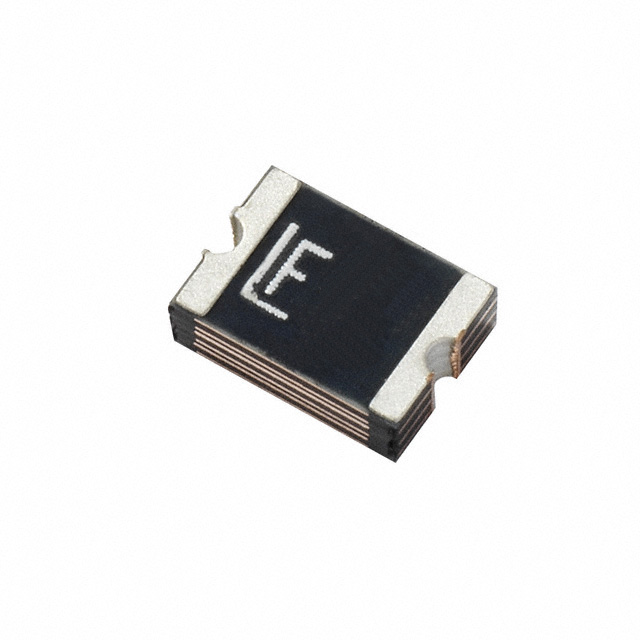

1812L160/12DR

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 1s 2.8A 30mΩ 12V 100mΩ 100A 1.6A 1812 贴片安装 4.55mm*3.24mm*1.25mm
供应商型号: 14M-1812L160/12DR
供应商: 云汉优选
标准整包数: 1
LITTELFUSE PTC可复位保险丝 1812L160/12DR

1812L160/12DR概述

    POLY-FUSE® Resettable PTCs 技术手册

    产品简介


    POLY-FUSE® 1812L 系列热敏电阻是专为表面安装设计的过流保护装置。这些装置在插拔式保护、主板和外设保护、USB外设、PCI卡以及游戏机端口保护等领域具有广泛的应用。1812L系列以其紧凑的设计、低阻抗和快速响应等特点著称,确保电路在面临过流情况时能够得到及时保护。

    技术参数


    以下是1812L系列的一些关键技术和性能参数:
    | 参数 | 值 |
    | : | : |
    | 持续电流(A) | 0.10 至 3.00 |
    | 跳闸电流(A) | 0.30 至 5.20 |
    | 最大电压(Vdc) | 6 至 33 |
    | 最大故障电流(A) | 20 至 100 |
    | 温度重评数据仅作参考,请联系技术支持获取详细数据 |
    温升曲线
    (注:温度重评数据仅供参考)
    | 温度(℃) | 额定电流百分比 |
    | : | : |
    | -40 | 10% |
    | -30 | 30% |
    | -20 | 50% |
    | -10 | 70% |
    | 0 | 90% |
    | 10 | 110% |
    | 20 | 130% |
    | 30 | 150% |
    | 40 | 170% |
    | 50 | 190% |
    | 60 | 210% |
    | 70 | 230% |
    | 80 | 250% |
    | 85 | 270% |

    产品特点和优势


    - RoHS合规:无铅且不含卤素,符合环保要求。
    - 快速响应:能够迅速响应过流情况。
    - 紧凑设计:占用空间小,适用于空间受限的设计。
    - 低阻抗:保持低电阻,减少功耗。
    - 低轮廓设计:适合需要低高度的应用场合。
    - 高温焊料兼容:与高温度焊料兼容,适应更严苛的工作环境。

    应用案例和使用建议


    1812L系列广泛应用于多种场合,例如:
    - 主板和外设保护:在这些应用中,1812L系列可以有效地防止因电路故障导致的损害。
    - USB 外设:用于保护 USB 设备免受过流的影响。
    - PCI 卡:保护 PCI 卡不受过电流损坏。
    - 游戏机端口保护:在这些高功率设备中,1812L系列确保端口的安全。
    使用建议:
    - 在使用过程中应注意避免长时间承受过高的电流,以避免设备过热。
    - 确保设计中有足够的空间来应对1812L系列因故障条件产生的热膨胀。

    兼容性和支持


    1812L系列与其他标准电子元件和设备具有良好的兼容性。如果您有任何特定的应用需求,建议联系Littelfuse的技术支持团队获取更多帮助。

    常见问题与解决方案


    问题1:设备在高温环境下表现不稳定。
    解决方案:请确保设备的工作温度在规定的范围内,并参考温升曲线选择合适的型号。必要时可咨询技术支持。
    问题2:设备在焊接过程中出现故障。
    解决方案:按照推荐的焊接参数进行操作,避免超温焊接。如果仍有问题,请联系技术支持。
    问题3:设备启动时出现跳闸现象。
    解决方案:检查电路是否有异常的瞬态电流冲击。调整电路设计或降低负载电流,以避免不必要的跳闸。

    总结和推荐


    综上所述,1812L系列Poly-Fuse® 是一款功能强大且适用范围广泛的表面安装过流保护装置。其RoHS合规、紧凑设计、快速响应以及低阻抗等特点使其成为许多应用的理想选择。无论是对于主板、外设、USB设备还是游戏机端口保护,1812L系列都是可靠的保护解决方案。我们强烈推荐您在相关项目中采用此系列产品,以提升整体可靠性和安全性。

1812L160/12DR参数

参数
最大电压 12V
保持电流 1.6A
跳闸电流 2.8A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 30mΩ
最大跳断后电阻值 100mΩ
跳闸时间 1s
长*宽*高 4.55mm*3.24mm*1.25mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1812L160/12DR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

1812L160/12DR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 1812L160/12DR 1812L160/12DR数据手册

1812L160/12DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
