RUSBF135-AP

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 4.5s 2.7A 40mΩ 16V 112mΩ 40A 1.35A 通孔安装 8.9mm*3mm*13.5mm
供应商型号: RUSBF135-APHFCT-ND
供应商: Digi-Key
标准整包数: 1

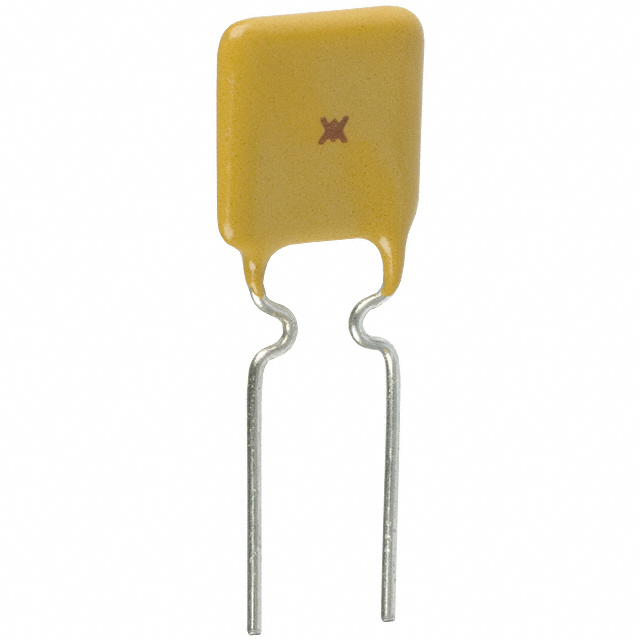

LITTELFUSE PTC可复位保险丝 RUSBF135-AP

RUSBF135-AP概述

    PolySwitch® PTC Devices Overcurrent Protection Device RUSBF135 技术手册

    产品简介


    PolySwitch® PTC Devices 是一种过电流保护装置,型号为 RUSBF135。该产品主要应用于需要过流保护的电路中,能够有效防止因过电流引起的设备损坏或火灾风险。它的基本功能是通过自动切断电流来保护电路免受过载损害。RUSBF135 主要应用于消费电子、工业控制设备、计算机外设以及任何需要过电流保护的场合。

    技术参数


    | 参数名称 | 值 |

    | 最大工作电压 | 16VDC |
    | 最大工作电流 | 40A |
    | 阻燃材料 | 环氧树脂 |
    | 引线材料 | 24 AWG 锡镀铜包钢 |
    | 初始电阻值(@20°C) | 0.04 Ω |
    | 保持电流(@20°C) | 1.35 A |
    | 跳闸电流(@20°C) | 2.70 A |
    | 一次跳闸后电阻(@20°C) | 0.08 Ω |
    | 一次性跳闸时间(@8A) | 4.5 秒 |
    | 跳闸状态下的功率耗散(@20°C) | 0.8 W |

    产品特点和优势


    - 快速响应:能够在极短的时间内响应过电流,迅速切断电路以保护设备。
    - 高可靠性:采用耐高温材料,具有良好的电气绝缘性能。
    - 长期稳定性:在多次过电流情况下仍能保持稳定的性能。
    - 安全性:符合UL、CSA、TUV等国际认证标准,确保产品的安全性和可靠性。

    应用案例和使用建议


    RUSBF135 可广泛应用于各种需要过电流保护的电路中。例如,在计算机电源供应器中,它可以保护设备免受过电流造成的损害。在实际应用中,建议在安装时注意散热设计,以避免因温度过高影响其性能。同时,定期检查和维护也是确保其正常工作的关键。

    兼容性和支持


    - 兼容性:RUSBF135 可以与其他标准电子元件兼容,适用于多种设备和系统。
    - 支持:制造商提供详尽的技术文档和支持服务,用户可以通过制造商官网获得更多信息和帮助。

    常见问题与解决方案


    1. 问题:RUSBF135 在过电流状态下不跳闸
    - 解决方案:检查安装是否正确,确认连接线路没有问题,且工作电压和电流在规定范围内。
    2. 问题:产品在低温环境下性能不稳定
    - 解决方案:确保安装位置远离冷源,并适当增加散热措施,如加装散热片。
    3. 问题:产品寿命较短
    - 解决方案:避免频繁的过电流情况,定期进行维护和检查。

    总结和推荐


    RUSBF135 是一款高效的过电流保护装置,具备快速响应、高可靠性和长期稳定性等优点。其广泛的适用范围和良好的兼容性使其成为众多电子设备的理想选择。鉴于其出色的性能和制造商的支持,我们强烈推荐此产品用于需要过电流保护的应用场合。

RUSBF135-AP参数

参数
冷电阻 -
最大额定电流 40A
最小初始态电阻值 40mΩ
最大跳断后电阻值 112mΩ
跳闸时间 4.5s
最大电压 16V
保持电流 1.35A
跳闸电流 2.7A
长*宽*高 8.9mm*3mm*13.5mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

RUSBF135-AP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

RUSBF135-AP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE RUSBF135-AP RUSBF135-AP数据手册

RUSBF135-AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.713 ¥ 6.0249
5+ $ 0.5934 ¥ 5.0142
10+ $ 0.5474 ¥ 4.6255
50+ $ 0.4266 ¥ 3.6048
100+ $ 0.3937 ¥ 3.3264
250+ $ 0.3407 ¥ 2.8516
500+ $ 0.3143 ¥ 2.63
1000+ $ 0.2898 ¥ 2.4251
库存: 1531
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.02
