57050-000

产品分类: 霍尔传感器
厂牌: LITTELFUSE
产品描述:
供应商型号: UA-57050-000
供应商: 海外现货
标准整包数: 1

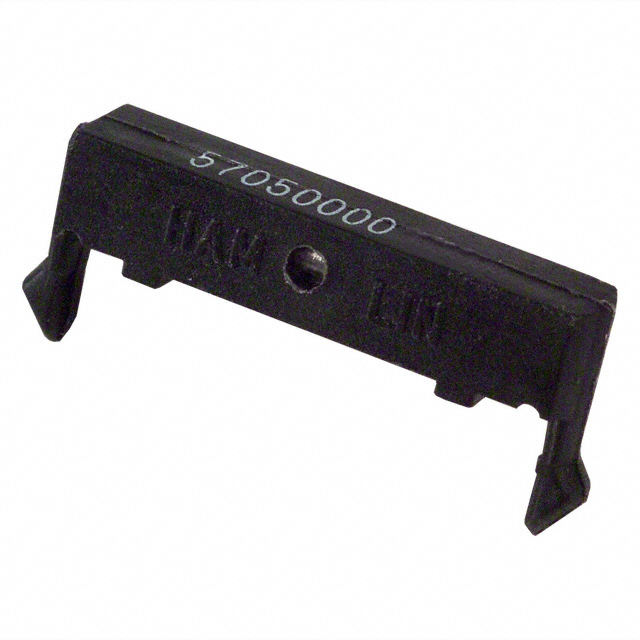

LITTELFUSE 霍尔传感器 57050-000

57050-000概述

    磁性执行器技术手册

    产品简介


    Littelfuse提供了一系列磁性执行器,这些执行器设计用于匹配各种传感器。产品线包括矩形和圆形的裸磁铁及包装好的执行器,适用于广泛的环境,尤其适合高温度环境的应用。它们可以根据需求选择不同的材料类型,如铁氧体(陶瓷)、铝镍钴合金(AlNiCo)和钕铁硼(NdFeB)材料。

    技术参数


    本部分将提取并列出关键的技术规格、性能参数、电气特性、工作环境等信息:
    | 产品系列 | 外形尺寸 (mm) | 材料 | 保磁力 (Gauss) | 内禀矫顽力 (Oersted) | 最大工作温度 (℃) |
    |
    | H-31 | 12.70 x 1.60 x 1.60 | AlNiCo-5 | 10,900 | 620 | 450 |
    | H-32 | 25.40 x 4.80 x 4.80 | AlNiCo-5 | 10,900 | 620 | 450 |
    | H-33 | 19.10 x 3.20 x 3.20 | AlNiCo-5 | 10,900 | 620 | 450 |
    | H-34 | 25.40 x 6.35 x 6.35 | AlNiCo-5 | 10,900 | 620 | 450 |
    | H-40 | 7.62 x 3.18 x 3.18 | NdFeB 45H | 13,300 | 11,800 | 120 |
    | H-41 | 19.05 x 3.18 x 3.18 | NdFeB 35H | 11,700 | 10,800 | 120 |
    | H-58 | 21.00 x 7.00 x 4.70 | NdFeB 35H | 11,700 | 10,800 | 120 |
    | 57105 | 40.17 x 19.05 x 6.35 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57125 | 28.57 x 19.05 x 6.35 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57135 | 28.57 x 19.05 x 6.35 | AlNiCo-5 | 12,800 | 640 | 150 |
    | 57140 | 23.00 x 14.00 x 6.00 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57141 | 23.00 x 14.00 x 6.00 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57142 | 23.00 x 14.00 x 6.00 | NdFeB 35H | 11,700 | 10,800 | 105 |
    | 57145 | 28.57 x 19.05 x 6.35 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57150 | 28.57 x 19.05 x 6.35 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57045 | 17.78 x 3.30 x 4.32 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57050 | 22.86 x 4.57 x 4.57 | AlNiCo-5 | 11,000 | 620 | 105 |
    | H-35 | 6.35 x 6.35 | NdFeB 35H | 11,700 | 10,800 | 120 |
    | H-48 | 4.40 x 6.00 | NdFeB 35SH | 11,700 | 10,800 | 150 |
    | CM-1 | 12.70 x 5.08 | Ceramic-5 | 3,900 | 2,400 | 250 |
    | H-36 | 4.60 x 25.40 | AlNiCo-5 | 12,800 | 640 | 450 |
    | H-315 | 3.00 x 15.00 | AlNiCo-5 | 11,000 | 620 | 450 |
    | H-420 | 4.00 x 20.0 | AlNiCo-5 | 11,000 | 620 | 450 |
    | H-625 | 6.00 x 25.0 | AlNiCo-5 | 11,000 | 620 | 450 |
    | 57020 | 5.10 x 15.24 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57022 | 5.80 x 25.40 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57025 | 6.22 x 25.40 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57030 | 6.22 x 38.10 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57040 | 10.70 x 31.00 | NdFeB 35H | 11,700 | 10,800 | 105 |
    | 57060 | M8 x 1.25 Pitch x 36.00 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57065 | 5/16 x 24 Pitch x 38.10 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57070 | M8 x 1.25 Pitch x 38.10 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57075 | M12 x 1.00 Pitch x 46.00 | Ceramic-2 | 2,900 | 2,400 | 105 |

    产品特点和优势


    这些磁性执行器的特点在于其广泛的工作温度范围,能够适应各种环境条件。特别是那些具有高保磁力和内禀矫顽力的产品,能够在极端条件下保持稳定性能。此外,不同材料的选择提供了多样化的应用选择,满足了不同行业的需求。

    应用案例和使用建议


    1. 高温度应用:例如H-315、H-36、H-420和H-625系列,这些产品特别适合于需要在高温环境下工作的传感器。
    2. 微型应用:57045和57050系列适用于空间受限的应用场景。
    3. 标准应用:57145和57150系列适用于常见的安装方式。

    兼容性和支持


    Littelfuse提供的磁性执行器与多种传感器兼容,确保了广泛的应用范围。同时,厂家提供专业的技术支持和售后服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 磁力减弱:定期检查执行器的工作温度是否超出最大值,若超出则需更换或调整安装位置。
    2. 安装不稳固:确保安装表面平整且清洁,必要时可使用粘合剂增强固定效果。
    3. 误触发:检查周围是否有强磁场干扰,避免安装在靠近其他磁性元件的地方。

    总结和推荐


    综上所述,Littelfuse的磁性执行器以其高可靠性、多样化的材料选择和宽泛的工作温度范围,在众多应用场景中表现出色。无论是工业自动化还是消费电子领域,这些执行器都是可靠的选择。强烈推荐使用这些产品以提高系统的整体性能和稳定性。

57050-000参数

参数
最大工作供电电压 -
感应范围 -
典型带宽 -
输出类型 -
最大供电电流 -
分辨率 -
轴类型 -
最大输出电流 -
最小工作供电电压 -
长*宽*高 22.9mm*4.57mm*6.73mm
通用封装 MAGNET
安装方式 PCB安装
零件状态 在售
包装方式 散装

57050-000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

57050-000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 霍尔传感器 LITTELFUSE 57050-000 57050-000数据手册

57050-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
