FEMTOSMDC016F-02

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 100ms 400mA 1Ω 9V 4.2Ω 40A 160mA 0603 贴片安装 1.6mm(长度)*750μm(高度)
供应商型号: J-LITT-0109424
供应商: Chip1stop
标准整包数: 1
LITTELFUSE PTC可复位保险丝 FEMTOSMDC016F-02

FEMTOSMDC016F-02概述

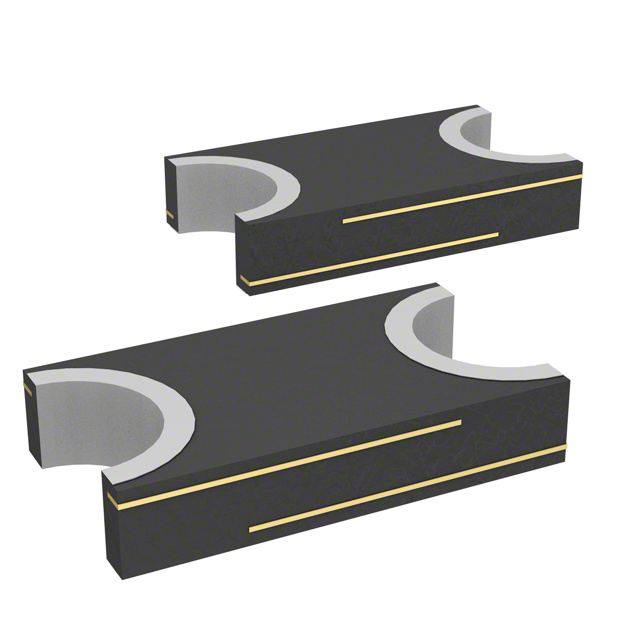

    PolySwitch® femtoSMDC016F 过流保护装置

    1. 产品简介


    PolySwitch® femtoSMDC016F 是一种小型过电流保护装置,属于可复位保险丝(PTC)类。它主要应用于各类电子产品,如电源管理、通信设备、计算机外围设备以及任何需要过电流保护的场合。该产品具有高可靠性和长期稳定性,可以有效防止电路因过电流而损坏。

    2. 技术参数


    - 电压额定值:9.0 VDC
    - 短路电流:40 A
    - 标记:E
    - 外形尺寸:
    - 长度 (mm):1.40 – 1.80
    - 宽度 (mm):0.35 – 0.75
    - 厚度 (mm):0.60 – 1.00
    - 引脚间距 (mm):0.10 – 0.50
    - 焊接点直径 (mm):0.075
    - 时间至触发
    - 在25°C下,1.0A时:1秒
    - 电流 (A):
    - 0°C:0.18 – 0.45
    - 25°C:0.16 – 0.40
    - 60°C:0.11 – 0.28
    - 85°C:0.07 – 0.17
    - 电阻值 (Ω):
    - 25°C时的最小值:0.1
    - 25°C时的最大值:1.00
    - 25°C下的功率耗散 (W):0.5

    3. 产品特点和优势


    PolySwitch® femtoSMDC016F 具有以下几个显著的特点和优势:
    - 高可靠性:采用先进的聚合物技术,可在高温和高电压环境中稳定运行。
    - 可复位性:一旦过电流故障解除,PTC会自动恢复到正常状态,无需更换。
    - 宽温度范围适应性:能够在 -40°C 到 +85°C 的温度范围内工作。
    - 快速响应:能在短时间内迅速响应并切断电流,避免设备损坏。

    4. 应用案例和使用建议


    - 电源管理:适用于各种小型电子设备的电源管理模块。
    - 通信设备:保护通信线路免受瞬时过电流的影响。
    - 计算机外设:例如笔记本电脑的充电接口,提供过电流保护。
    使用建议:
    - 确保在安装前检查焊接点的尺寸和位置,确保与设计要求一致。
    - 在高电流应用中,注意热管理以确保器件不会过热。
    - 避免使用超过额定电流的电流,以免导致设备损坏。

    5. 兼容性和支持


    - 认证标准:UL、CSA 认证,适用于多种标准环境。
    - 支持:Littelfuse 提供全面的技术支持和售后服务,确保用户能够得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题1:PTC在过电流后不复位。
    - 解决方案:检查焊接点是否有损伤或接触不良,确保焊接点清洁且牢固。

    - 问题2:PTC在未达到额定电流时就触发。
    - 解决方案:检查电源输入是否稳定,排除其他可能引起电流波动的因素。

    7. 总结和推荐


    PolySwitch® femtoSMDC016F 是一款高效可靠的过电流保护装置,适用于多种电子设备的电源管理和保护需求。其独特的可复位特性和高可靠性使其在市场上具有较强的竞争力。推荐用户在选择过电流保护解决方案时优先考虑这款产品。

FEMTOSMDC016F-02参数

参数
最大跳断后电阻值 4.2Ω
跳闸时间 100ms
最大电压 9V
保持电流 160mA
跳闸电流 400mA
冷电阻 -
最大额定电流 40A
最小初始态电阻值
长*宽*高 1.6mm(长度)*750μm(高度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FEMTOSMDC016F-02厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

FEMTOSMDC016F-02数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE FEMTOSMDC016F-02 FEMTOSMDC016F-02数据手册
