MICROSMD175F

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 力特 自恢复保险丝, 6V 直流, 3.5A, 保持电流1.75A
供应商型号: 6571750P
供应商: 海外现货
标准整包数: 10

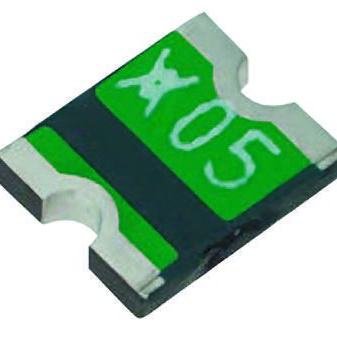

LITTELFUSE PTC可复位保险丝 MICROSMD175F

MICROSMD175F概述


    产品简介


    MicroSMD175F 是一款由Raychem Circuit Protection Products生产的PolySwitch®过电流保护装置。作为一款过电流保护设备,MicroSMD175F 主要用于防止电路中的电流超过安全阈值时引起的损坏。它的主要功能是通过自动切断电路来保护下游电子元件,适用于多种电子产品,如消费电子、通信设备、工业自动化系统等。

    技术参数


    以下是MicroSMD175F的关键技术规格:
    - 电压范围: 6VDC
    - 最大电流: 40A
    - 标记和标识: 所有端子均为锡镀层
    - 外形尺寸:
    - A: 3.00 mm - 3.43 mm
    - B: 0.40 mm - 0.76 mm
    - C: 2.35 mm - 2.80 mm
    - D: 0.25 mm - 0.75 mm
    - E: 0.076 mm
    - 时间到触发: 在20°C下,8A时触发时间为0.8秒
    - 电阻值:
    - 0°C时: 2.10Ω - 4.20Ω
    - 20°C时: 1.75Ω - 3.50Ω
    - 60°C时: 1.35Ω - 2.70Ω
    - 保持电流和触发电流: 0.8A(保持电流)和0.025Ω - 0.080Ω(触发电流)
    - 功率耗散:
    - 20°C, 6V下为0.8瓦特

    产品特点和优势


    MicroSMD175F 的主要特点包括:
    - 高可靠性:能够承受高电流并在超出安全范围时自动断开电路。
    - 快速响应:能够在短时间内迅速反应并切断电流,保护下游设备免受损害。
    - 小巧设计:由于体积小,可以轻松安装在紧凑的电路板上,适应各种应用需求。
    - 环境适应性强:可在宽温度范围内稳定工作,适用于各种严苛的工作环境。
    - 认证齐全:产品已通过UL、CSA和TÜV认证,确保其符合国际标准。

    应用案例和使用建议


    应用案例
    - 消费电子产品: MicroSMD175F 可用于手机、平板电脑等设备的充电电路中,以保护设备不受过电流的影响。
    - 工业控制系统: 在工厂自动化系统中,MicroSMD175F 可以安装在电机驱动电路中,防止电机因过载而损坏。
    使用建议
    - 正确安装: 安装时应注意按照正确的方向连接,以确保MicroSMD175F的保护功能正常发挥作用。
    - 合理布线: 布线时应考虑线路的电感效应,避免对MicroSMD175F的响应速度产生影响。
    - 定期检查: 定期检查MicroSMD175F的状态,确保其处于良好的工作状态,必要时进行更换。

    兼容性和支持


    MicroSMD175F 可与标准的表面贴装工艺兼容,适用于现有的电路板设计。制造商提供全面的技术支持,包括详细的安装指南和故障排查文档,帮助客户快速解决问题。

    常见问题与解决方案


    1. 问: MicroSMD175F 超过额定电压或电流时会出现什么问题?
    答: 操作超出额定电压或电流可能导致设备破裂、电气弧光或火焰,因此需要严格按照技术参数使用。
    2. 问: MicroSMD175F 在高温环境下能否正常工作?
    答: MicroSMD175F 能够在60°C的环境下正常工作,但需要确保其工作温度不超过最大允许值,以保证长期可靠性。
    3. 问: 如何判断MicroSMD175F是否已经触发?
    答: 当MicroSMD175F进入保持状态时,其电阻会显著增加,此时可以检测电阻值来判断其是否已经触发。

    总结和推荐


    综上所述,MicroSMD175F是一款高效可靠的过电流保护装置,具备快速响应、小尺寸和高环境适应性等特点。其广泛的适用性和良好的市场反馈使其成为众多电子设备的理想选择。因此,我们强烈推荐将MicroSMD175F应用于需要过电流保护的各类电子产品中。

MICROSMD175F参数

参数
最大跳断后电阻值 80mΩ
跳闸时间 800ms
最大电压 -
保持电流 1.75A
跳闸电流 3.5A
冷电阻 -
最大额定电流 40A
最小初始态电阻值 25mΩ
长*宽*高 2.8mm(宽度)*2.8mm(高度)
通用封装 1210
安装方式 贴片安装
应用等级 工业级

MICROSMD175F厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

MICROSMD175F数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE MICROSMD175F MICROSMD175F数据手册

MICROSMD175F封装设计

查看详情并下载
Symbol
Footprint
3D Model
