60R030XU

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 3s 600mA 880mΩ 60V 2.1Ω 40A 300mA 通孔安装 12.7mm*3.1mm*12.7mm
供应商型号: 60R030XU 涂标
供应商: 国内现货
标准整包数: 1

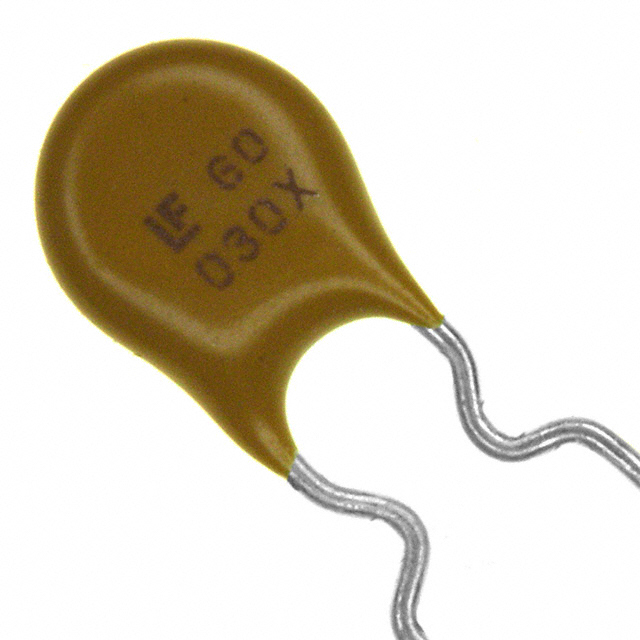

LITTELFUSE PTC可复位保险丝 60R030XU

60R030XU概述

    # POLY-FUSE® Resettable PTCs 技术手册解析

    产品简介


    POLY-FUSE® 60R系列重置式PTC 是一种专为(≤60V)应用设计的重置式过流保护器件。该系列器件适用于空间不是限制因素且需要可重置保护的应用场合。其主要应用于USB集线器和外设、IEEE1394端口、计算机及周边设备、电机保护、通用电子产品、汽车应用和工业控制等领域。

    技术参数


    以下是该系列PTC的关键技术规格和性能参数:
    | 零件号 | 持续电流 (A) | 跳闸电流 (A) | 最大电压 (Vdc) | 最大故障电流 (A) | 功率 (W) | 最短跳闸时间 (秒) | 电阻 (Ω) |

    | 60R010X | 0.10 | 0.20 | 60 | 40 | 0.38 | 4.00 | 7.500 |
    | 60R017X | 0.17 | 0.34 | 60 | 40 | 0.48 | 3.00 | 8.000 |
    | 60R020X | 0.20 | 0.40 | 60 | 40 | 0.41 | 2.20 | 4.400 |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    环境参数
    - 工作/存储温度:-40°C 到 +85°C
    - 故障状态下最大表面温度:125°C
    - 无源老化测试:+85°C,1000小时,典型阻值变化±5%
    - 潮湿老化测试:+85°C,85%相对湿度,1000小时,典型阻值变化±5%
    - 热冲击测试:+85°C 到 -40°C,10次,典型阻值变化±30%

    产品特点和优势


    1. 可重置保护:60R系列PTC可以自动复位,无需手动更换,简化维护过程。
    2. 宽工作温度范围:能够在-40°C到+85°C的温度范围内稳定工作。
    3. 快速跳闸响应:响应迅速,在各种电流条件下都能有效工作。
    4. 环保材料:采用阻燃环氧聚合物绝缘材料,符合UL94V-0标准,并且是RoHS、铅-free和卤素-free。
    5. 高可靠性:在故障条件下具有良好的机械和热稳定性。

    应用案例和使用建议


    应用案例
    该PTC广泛应用于多种领域,例如USB集线器、IEEE1394端口、计算机及外围设备、电机保护、汽车应用和工业控制系统等。
    使用建议
    - 在设计电路时,确保PTC的工作电流不超过其最大持续电流,并留有足够的安全裕量。
    - 根据具体的应用环境选择合适的型号,以确保最佳的性能和安全性。
    - 对于高电流应用,需特别注意热管理,避免长时间过载导致的温度过高。

    兼容性和支持


    60R系列PTC与多种电子元器件和设备兼容。制造商提供了全面的支持服务,包括详细的技术文档、样品提供和售后服务。此外,产品还通过了多项认证,如RoHS、UL94V-0等。

    常见问题与解决方案


    问题一:PTC是否会因为环境温度变化而影响性能?
    解决方案:PTC的性能受温度影响较大,因此在设计电路时要充分考虑温度的变化,尽量在温度稳定范围内使用。
    问题二:如何确定最佳的PTC型号?
    解决方案:根据具体应用中的电流需求和环境条件,选择合适的型号。可以通过查阅技术手册中的电气特性表格来确定。

    总结和推荐


    60R系列PTC 是一款高性能、高可靠性的过流保护器件,非常适合在空间不受限且需要可重置保护的应用场合。其独特的技术特点和广泛的应用领域使其在市场上具有很强的竞争力。我们强烈推荐在设计过流保护电路时考虑使用这款产品。
    总之,POLY-FUSE® 60R系列PTC是一款高度可靠、易于使用的过流保护器件,值得在各类电子设备中推广应用。

60R030XU参数

参数
跳闸电流 600mA
冷电阻 -
最大额定电流 40A
最小初始态电阻值 880mΩ
最大跳断后电阻值 2.1Ω
跳闸时间 3s
最大电压 60V
保持电流 300mA
长*宽*高 12.7mm*3.1mm*12.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

60R030XU厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

60R030XU数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 60R030XU 60R030XU数据手册

60R030XU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.833
500+ ¥ 0.7245
1000+ ¥ 0.7119
2000+ ¥ 0.7056
库存: 1000
起订量: 50 增量: 500
交货地:
最小起订量为:10
合计: ¥ 8.33
