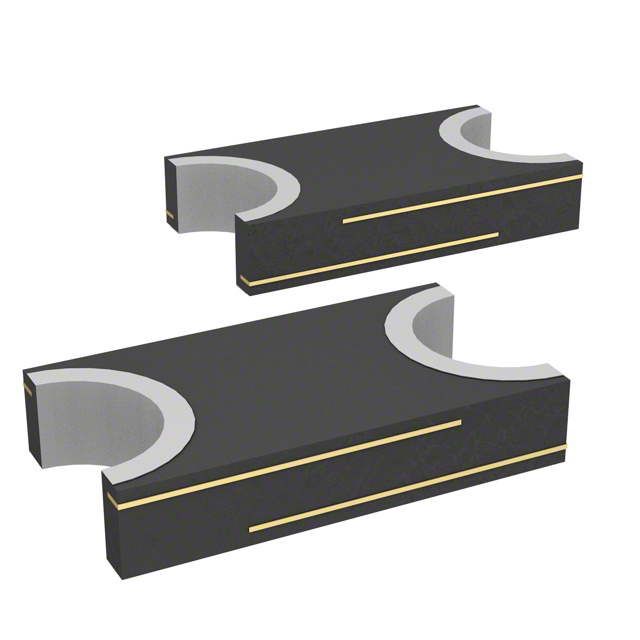

FEMTOSMDC010F-02

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 100ms 250mA 1.7Ω 12V 8Ω 40A 100mA 0603 贴片安装 1.6mm(长度)*850μm(高度)
供应商型号: 650-FEMTOSMDC010F-02
供应商: Mouser
标准整包数: 1
LITTELFUSE PTC可复位保险丝 FEMTOSMDC010F-02

FEMTOSMDC010F-02概述

    PolySwitch® femtoSMDC010F Overcurrent Protection Device

    1. 产品简介


    PolySwitch® femtoSMDC010F 是一款由 Littelfuse 公司生产的过电流保护装置。该产品主要用于在电路中提供过流保护,适用于需要防止电流过载的应用场景。它能够有效防止因短路或过载导致的设备损坏,并具备快速响应和高可靠性。

    2. 技术参数


    以下是 PolySwitch® femtoSMDC010F 的主要技术规格和性能参数:
    - 最大电气额定值:
    - 电压: 12.0 VDC
    - 短路电流: 40 A
    - 标记: B
    - 尺寸规格(单位:毫米/英寸):
    - A: 1.40 / 0.055 (最小)
    - B: 1.80 / 0.071 (最大)
    - C: 0.45 / 0.017 (最小)
    - D: 0.85 / 0.033 (最大)
    - E: 0.60 / 0.023 (最小) ~ 1.00 / 0.039 (最大)
    - 性能评级:
    - 电流等级:
    - 在0°C时: 0.12 A
    - 在25°C时: 0.30 A
    - 在60°C时: 0.07 A
    - 在85°C时: 0.04 A
    - 跳闸时间: 在25°C, 0.7A时约1秒
    - 跳闸后电阻值: 约1.70 Ω
    - 功耗: 在25°C, 12.0V 时为 0.5 W
    - 认证机构认可:
    - UL、CSA、TÜV 认证

    3. 产品特点和优势


    PolySwitch® femtoSMDC010F 的独特功能包括:
    - 快速响应: 可以迅速响应并切断过大的电流,防止过载引起的设备损坏。
    - 可靠性高: 长期稳定运行,无需频繁更换或维护。
    - 环境友好: 符合RoHS标准,无铅、无卤素,对环境影响小。

    4. 应用案例和使用建议


    该产品广泛应用于各种电子设备中,如电源适配器、汽车电子系统、通信设备等。根据技术手册,它特别适合用于需要快速过流保护的场合。
    使用建议:
    - 确保在电路设计中预留足够的空间以容纳该器件。
    - 在使用前,仔细检查电缆线径和连接方式,确保符合额定要求。
    - 定期进行电路检测,确保过流保护装置正常工作。

    5. 兼容性和支持


    - 兼容性: 与其他电子元器件和设备具有良好的兼容性。
    - 支持: 厂商提供详细的技术文档和客户支持服务。

    6. 常见问题与解决方案


    - 问题: 跳闸时间过长。
    - 解决方案: 检查电路是否存在负载过高或短路的情况,并确保安装环境温度不超过最高额定值。

    - 问题: 过热保护失效。
    - 解决方案: 确认所有连接点紧固良好,并保持周围环境通风良好,避免过热现象发生。

    7. 总结和推荐


    综上所述,PolySwitch® femtoSMDC010F 作为一款高性能的过电流保护装置,不仅具备出色的可靠性和稳定性,还具有良好的环境适应能力。对于需要过流保护的应用场合,我们强烈推荐使用该产品。

FEMTOSMDC010F-02参数

参数
最大电压 12V
保持电流 100mA
跳闸电流 250mA
冷电阻 -
最大额定电流 40A
最小初始态电阻值 1.7Ω
最大跳断后电阻值
跳闸时间 100ms
长*宽*高 1.6mm(长度)*850μm(高度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FEMTOSMDC010F-02厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

FEMTOSMDC010F-02数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE FEMTOSMDC010F-02 FEMTOSMDC010F-02数据手册

FEMTOSMDC010F-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
