60R010XPR

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 4s 200mA 2.5Ω 60V 7.5Ω 40A 100mA 通孔安装 12.7mm*3.1mm*12.7mm
供应商型号: 60R010XPR
供应商: 国内现货
标准整包数: 1

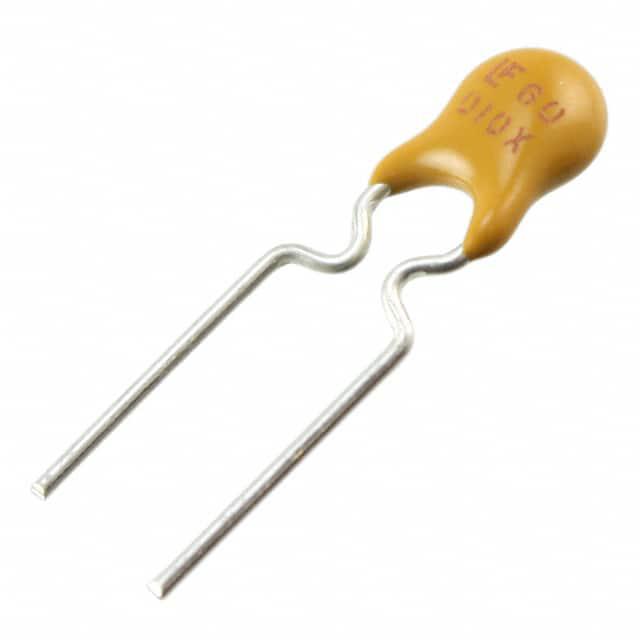

LITTELFUSE PTC可复位保险丝 60R010XPR

60R010XPR概述

    POLY-FUSE® Resettable PTCs

    1. 产品简介


    POLY-FUSE® 60R系列径向引线器件是一种过流保护装置,适用于(≤60V)的应用场合,尤其在空间不是限制因素且希望采用可复位保护的情况下更为适用。这类器件广泛应用于USB集线器、端口和外设,IEEE1394端口,计算机及其外设,电机保护,通用电子设备,汽车应用,工业控制和变压器等领域。

    2. 技术参数


    60R系列的技术规格及性能参数如下:
    | 型号 | 持续电流 (A) | 跳闸电流 (A) | 最大电压 (Vdc) | 最大故障电流 (A) | 功率损耗 (W) | 最大跳闸时间 (秒) | 阻抗最小值 (Ω) | 阻抗最大值 (Ω) |
    |
    | 60R010X | 0.10 | 0.20 | 60 | 40 | 0.38 | 0.50 | 4.00 | 2.500 |
    | 60R017X | 0.17 | 0.34 | 60 | 40 | 0.48 | 0.85 | 3.00 | 3.300 |
    | 60R020X | 0.20 | 0.40 | 60 | 40 | 0.41 | 1.00 | 2.20 | 1.830 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 持持续电流:60R系列能够承受较高的持续电流而不触发跳闸,确保设备正常运行。
    - 快速跳闸:具备快速响应特性,在达到设定的跳闸电流时迅速断开电路。
    - RoHS合规性:所有型号均符合RoHS标准,无铅且无卤素。
    - 环境适应性强:能在-40°C到+85°C的工作温度范围内稳定运行。
    - 高可靠性:提供优秀的机械稳定性和长期耐久性。

    4. 应用案例和使用建议


    应用案例:
    - USB集线器和端口:60R系列可以为USB设备提供有效的过流保护,防止因电流过大而损坏设备。
    - 电机保护:在电动机等高负载设备中使用60R系列PTC器件,可以在电流异常时及时切断电源,保障设备安全。
    使用建议:
    - 在设计电路时,根据实际需求选择合适的持续电流和跳闸电流值。例如,对于大功率应用可以选择60R185X。
    - 确保在安装过程中保持适当的温度范围和空间,以避免由于热膨胀导致的机械应力。

    5. 兼容性和支持


    - 兼容性:60R系列PTC器件兼容大多数电子设备和电路板布局。
    - 厂商支持:Littelfuse公司提供详尽的技术文档和售后服务,确保用户能正确安装和使用这些器件。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致跳闸 | 确保散热良好,降低环境温度。 |
    | 持续电流超出额定值 | 降低电路负载或更换更高额定值的产品。|

    7. 总结和推荐



    总结


    60R系列Poly-fuse® PTC器件以其出色的性能、可靠性和广泛的适用范围,成为市场上理想的过流保护解决方案。该系列PTC器件特别适合需要可复位保护且无需频繁更换保护器件的应用场合。
    推荐
    强烈推荐在需要稳定且高效过流保护的电子设备中使用60R系列PTC器件。该产品不仅能够满足当前应用的需求,还能在未来随着技术进步提供可靠的长期支持。

60R010XPR参数

参数
最小初始态电阻值 2.5Ω
最大跳断后电阻值 7.5Ω
跳闸时间 4s
最大电压 60V
保持电流 100mA
跳闸电流 200mA
冷电阻 -
最大额定电流 40A
长*宽*高 12.7mm*3.1mm*12.7mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

60R010XPR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

60R010XPR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 60R010XPR 60R010XPR数据手册

60R010XPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
