0402L010SLKR

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 1s 300mA 150mΩ 6V 2Ω 40A 100mA 150mΩ 0402 贴片安装 1mm(长度)*600μm(高度)
供应商型号: 0402L010SLKR
供应商: 国内现货
标准整包数: 1

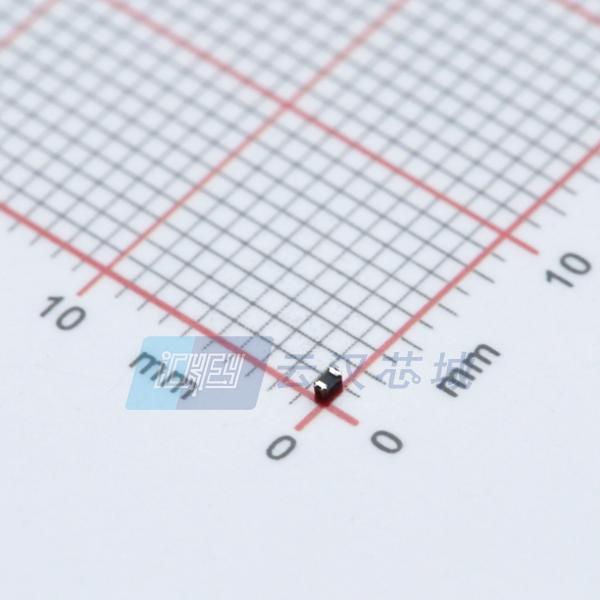

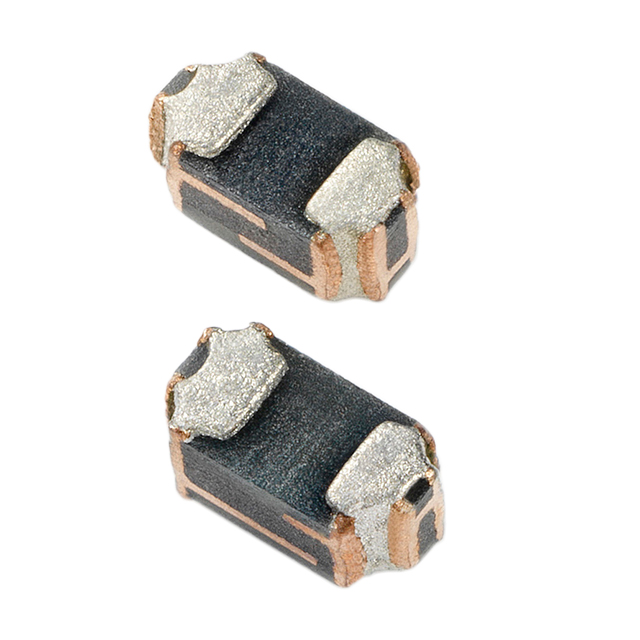

LITTELFUSE PTC可复位保险丝 0402L010SLKR

0402L010SLKR概述

    # PolySwitch® Resettable PTCs 技术手册概述

    产品简介


    PolySwitch® Resettable PTCs(聚合物正温度系数器件)是由Littelfuse公司生产的表面贴装型低电阻系列电子元件。这些装置专为需要超低内部电阻、极低电压降及自动复位保护的应用而设计。与标准PPTC相比,它们能够在更小的封装内提供更高的保持电流,同时具备优良的电气特性和性能。
    主要功能
    - 超低内部电阻:确保极低电压降,从而减少功耗。
    - 快速响应:能快速反应并断开故障电流。
    - 兼容高温焊料:可适应高温焊接工艺。
    - 宽广的保持电流范围:从100mA到9A不等。
    应用领域
    - USB端口(包括USB 3.0/2.0)
    - 锂离子电池组(如智能手机和平板电脑)
    - 智能手机
    - 笔记本电脑和平板电脑
    - 电子阅读器
    - LED电视
    - 数码相机和摄像机
    - 硬盘驱动器
    - 游戏机

    技术参数


    PolySwitch® Resettable PTCs具备一系列技术规格,具体如下:
    - 内部电阻: 范围为0.005 Ω至0.2 Ω,具体取决于型号。
    - 保持电流(I hold): 范围为0.10 A至10.00 A。
    - 断开电流(I trip): 最高可达8.00 A。
    - 最大直流电压(V max): 6 Vdc。
    - 最大电流(I max): 50 A。
    - 热态最大温度: 125°C。
    - 尺寸: 包括0402、0603、0805、1206、1812和2920等多种尺寸。
    - 耐温范围: -40°C 至 +85°C。
    示例规格
    - 1206L380SLTH: 保持电流(I hold) 2.82 A(55°C下持续至少15分钟),主要用于智能手机中的锂离子电池保护。
    - 1812L350SL: 最大故障电流50 A时,典型跳闸时间为50 A(0.013-0.020秒),最小电阻(R min) 0.015 Ω(电阻范围0.015-0.025 Ω)。

    产品特点和优势


    - 超低电阻: 减少功耗,提高效率。
    - 超薄设计: 空间节省,适用于紧凑设计。
    - 高保持电流: 在小型封装中提供更高的保持电流,提升灵活性。
    - 自动复位: 发生过载后可自动恢复,无需更换。
    - 广泛认证: UL 和 TUV 认证,确保安全可靠。
    - 环保材料: 符合RoHS、无铅和无卤素要求,对环境友好。

    应用案例和使用建议


    - 智能手机: 1206L380SLTH 可用于智能手机的锂电池保护。
    - 平板电脑: 2920L700SL 适合用于平板电脑中的锂电池保护。
    - PC外设: 0805L150SL 适用于USB 3.0/2.0接口的过流保护。
    使用建议:
    - 热管理: 使用时需注意热膨胀导致的机械应力,保证设备周围有足够的空间。
    - 电路匹配: 避免电路中存在高电感量,以免产生超过额定电压的电压。

    兼容性和支持


    - 兼容性: 适用于各种标准焊料,易于集成。
    - 技术支持: Littelfuse公司提供全面的技术支持和维护服务,用户可以访问其官网获取详细信息和样品申请。

    常见问题与解决方案


    - 问题1: 设备在高温环境下工作不正常。
    - 解决方案: 确保设备工作在制造商规定的温度范围内,避免暴露于极端环境中。

    - 问题2: 设备发生过热故障。
    - 解决方案: 确认设备周围有足够的散热空间,避免长时间过载运行。

    总结和推荐


    PolySwitch® Resettable PTCs 以其超低内部电阻、宽泛的工作电流范围和自动复位能力,成为保护关键电子设备的理想选择。其广泛的应用领域和可靠的性能使其在市场上具有很强的竞争力。我们强烈推荐将其应用于各种消费电子产品和工业设备中,以确保系统的安全和稳定性。

0402L010SLKR参数

参数
保持电流 100mA
跳闸电流 300mA
冷电阻 150mΩ
最大额定电流 40A
最小初始态电阻值 150mΩ
最大跳断后电阻值
跳闸时间 1s
最大电压 6V
长*宽*高 1mm(长度)*600μm(高度)
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0402L010SLKR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0402L010SLKR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 0402L010SLKR 0402L010SLKR数据手册

0402L010SLKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
