首页  >  产品百科  >  30R900UH

30R900UH

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 20s 18A 5mΩ 30V 20mΩ 40A 9A 通孔安装 24.1mm*3mm*31.6mm
供应商型号: ET-1822245
供应商: 海外现货
标准整包数: 1

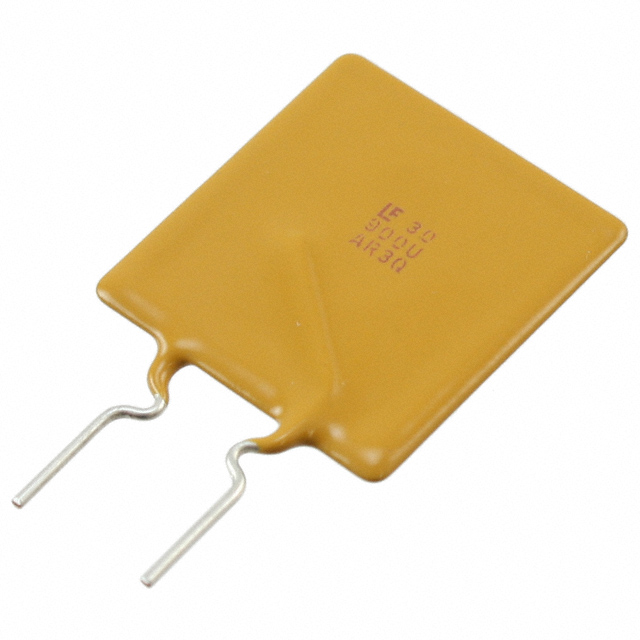

LITTELFUSE PTC可复位保险丝 30R900UH

30R900UH概述

    POLY-FUSE® Resettable PPTCs – Radial Leaded > 30R Series

    1. 产品简介


    产品类型:POLY-FUSE® 30R系列是一款径向引脚的复位保险丝(Resettable PPTCs),适用于低电压(≤30V)应用。这些设备被设计用于在空间不是关键考虑因素的情况下提供可复位保护,适用于需要频繁复位保护的应用场合。
    主要功能:该产品能够自动恢复到初始状态,无需手动更换或修理,从而提高系统的可靠性和安全性。
    应用领域:USB集线器、端口和外围设备;计算机及其外围设备;电机保护;一般电子产品;汽车应用。

    2. 技术参数


    | 部件编号 | I hold (A) | I trip (A) | V max (Vdc) | I max (A) | P d typ. (W) | 最大时间至触发 (s) | 电阻最小值 (Ω) | 电阻最大值 (Ω) |
    |
    | 30R090U | 0.90 | 1.80 | 30 | 40 | 0.6 | 4.50 | 0.070 | 0.220 |
    | 30R110U | 1.10 | 2.20 | 30 | 40 | 0.7 | 5.50 | 0.050 | 0.170 |
    | 30R135U | 1.35 | 2.70 | 30 | 40 | 0.8 | 6.75 | 0.040 | 0.130 |
    | 30R160U | 1.60 | 3.20 | 30 | 40 | 0.9 | 8.00 | 0.030 | 0.110 |
    | 30R185U | 1.85 | 3.70 | 30 | 40 | 1.0 | 9.25 | 0.030 | 0.090 |
    | 30R250U | 2.50 | 5.00 | 30 | 40 | 1.2 | 12.50 | 0.020 | 0.070 |
    | 30R300U | 3.00 | 6.00 | 30 | 40 | 2.0 | 15.00 | 0.020 | 0.080 |
    | 30R400U | 4.00 | 8.00 | 30 | 40 | 2.5 | 20.00 | 0.010 | 0.050 |
    | 30R500U | 5.00 | 10.00 | 30 | 40 | 3.0 | 25.00 | 0.010 | 0.050 |
    | 30R600U | 6.00 | 12.00 | 30 | 40 | 3.5 | 30.00 | 0.005 | 0.040 |
    | 30R700U | 7.00 | 14.00 | 30 | 40 | 3.8 | 35.00 | 0.005 | 0.030 |
    | 30R800U | 8.00 | 16.00 | 30 | 40 | 4.0 | 40.00 | 0.005 | 0.020 |
    | 30R900U | 9.00 | 18.00 | 30 | 40 | 4.2 | 40.00 | 0.005 | 0.020 |
    工作环境:
    - 工作/存储温度范围:-40°C 至 +85°C
    - 故障状态下的最大设备表面温度:125°C
    - 无铅材料,符合RoHS要求

    3. 产品特点和优势


    - 固化、阻燃环氧聚合物绝缘材料:满足UL 94V-0标准。
    - 快速响应时间:能在短时间内检测并应对过电流情况。
    - 无铅、无卤素:环保材料,适用于各种现代化应用。
    - 广泛适用性:可用于多种电子设备,如USB接口、计算机及外设、电机保护等。

    4. 应用案例和使用建议


    应用场景:根据手册中的描述,该产品广泛应用于低电压环境下的电路保护,如USB接口、计算机及其外设、电机保护等。
    使用建议:
    - 在安装时确保有足够的空间,避免机械应力的影响。
    - 操作电流和电压需控制在手册规定的范围内,以防止损坏。
    - 定期检查设备的工作状态,以确保长期可靠运行。

    5. 兼容性和支持


    兼容性:该系列产品与其他常见的电子元器件和设备具有良好的兼容性。建议用户参考具体应用的需求选择合适的型号。
    支持和维护:
    - 由Littelfuse提供全面的技术支持和维护服务。
    - 用户可在官网获取详细的技术文档和样品支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热 | 检查电流和电压是否超出额定范围,确认设备是否正确安装。 |
    | 响应时间慢 | 确保设备未受到硅基油、溶剂等有害物质的影响。 |
    | 机械应力损坏 | 确认设备安装后周围有足够的空间,不受外部机械应力影响。 |

    7. 总结和推荐


    总结:
    POLY-FUSE® 30R系列复位保险丝在设计上考虑了广泛的适应性和可靠性。它们能够在过电流或过温条件下提供快速保护,且能自动复位,减少维护成本。此外,这些保险丝采用环保材料,符合现代电子产品的环保要求。
    推荐:
    鉴于其优秀的性能和广泛的适用性,我们强烈推荐使用POLY-FUSE® 30R系列复位保险丝。无论是用于计算机及其外设、电机保护还是其他电子产品,这款保险丝都能提供可靠的安全保障。

30R900UH参数

参数
最大电压 30V
保持电流 9A
跳闸电流 18A
冷电阻 -
最大额定电流 40A
最小初始态电阻值 5mΩ
最大跳断后电阻值 20mΩ
跳闸时间 20s
长*宽*高 24.1mm*3mm*31.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

30R900UH厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

30R900UH数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 30R900UH 30R900UH数据手册

30R900UH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.349 ¥ 28.2988
5+ $ 2.758 ¥ 23.3052
10+ $ 2.6859 ¥ 22.6958
20+ $ 2.3062 ¥ 19.487
40+ $ 1.8983 ¥ 16.0403
100+ $ 1.6133 ¥ 13.6327
500+ $ 1.3057 ¥ 11.0331
1000+ $ 1.3057 ¥ 10.8459
库存: 570
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 28.29
直接购买
加入购物车
