MINIASMDC260F/16-2

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 5s 5A 15mΩ 16V 50mΩ 100A 2.6A 1812 贴片安装 4.6mm*3.24mm*1.52mm
供应商型号: MINIASMDC260F/16-2 涂标
供应商: 国内现货
标准整包数: 1

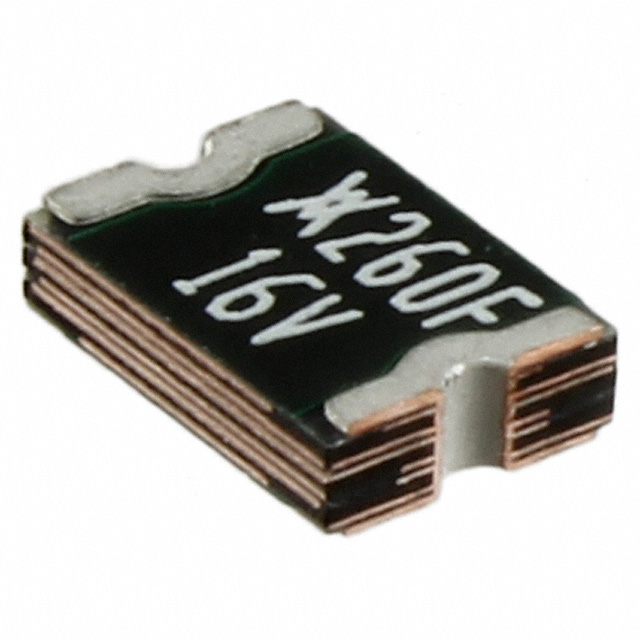

LITTELFUSE PTC可复位保险丝 MINIASMDC260F/16-2

MINIASMDC260F/16-2概述

    # PolySwitch® PTC Devices - miniASMDC260F/16

    产品简介


    PolySwitch® PTC Devices 是一款过电流保护装置,主要用于各种电子设备的电路保护。miniASMDC260F/16 型号是该系列中的一个关键产品,专为高电流应用设计。它具有多种保护功能,广泛应用于消费电子产品、通信设备、汽车电子等领域。

    技术参数


    以下是 miniASMDC260F/16 的技术参数摘要:
    - 电压: 16VDC
    - 短路电流: 100A
    - 最大电阻:
    - 0°C 下:0.015Ω
    - 20°C 下:0.05Ω
    - 60°C 下:0.12Ω
    - 电流额定值:
    - 在 0°C 下:3.0A
    - 在 20°C 下:6.2A
    - 在 60°C 下:2.6A
    - 跳闸时间:
    - 在 20°C 和 8A 条件下:5 秒
    - 跳闸状态下的功率耗散:
    - 在 20°C 和 16V 条件下:1.2W
    - 其他特性:
    - 铅(Pb)含量符合无铅标准
    - 低卤素含量:Br≤900ppm, Cl≤900ppm, Br+Cl≤1500ppm

    产品特点和优势


    miniASMDC260F/16 具有多项独特功能和优势:
    - 高可靠性: 能够承受高达 100A 的短路电流,确保设备在故障情况下的安全运行。
    - 宽温度范围适应性: 可在 -40°C 至 125°C 的温度范围内稳定工作,适用于恶劣环境。
    - 快速响应: 在短路情况下能迅速切断电流,防止过热损坏。
    - 环保材料: 符合 RoHS 和 ELV 标准,无铅、低卤素,适合绿色制造需求。
    - 易于安装: 体积小巧,便于安装于狭小空间内,方便集成到各类设备中。

    应用案例和使用建议


    miniASMDC260F/16 可广泛应用于多种电子设备,例如手机充电器、笔记本电脑适配器、通信设备电源模块等。以下是具体应用实例:
    - 手机充电器: 在充电器内部安装 miniASMDC260F/16 可以有效保护电路免受短路和过载的损害。
    - 笔记本电脑适配器: 由于笔记本电脑的供电要求较高,miniASMDC260F/16 可确保适配器在异常情况下不会因过流而损坏。
    - 通信设备电源模块: 通信设备通常对电源稳定性要求较高,miniASMDC260F/16 的保护功能可以延长设备的使用寿命。
    使用建议
    - 选择合适的电流额定值: 根据设备的工作电流选择合适的产品型号,避免因电流过大导致频繁跳闸。
    - 注意安装环境: 尽量将 miniASMDC260F/16 安装在通风良好的位置,以减少温度对性能的影响。
    - 定期检查维护: 定期检查设备运行状况,如发现异常应及时更换或维修。

    兼容性和支持


    miniASMDC260F/16 具有良好的兼容性,可与其他主流电子元器件和设备无缝对接。Littelfuse 提供全面的技术支持,包括产品选型指南、安装手册、故障排查指南等文档,用户可以通过官方网站下载。

    常见问题与解决方案


    以下是一些常见的用户问题及解决方案:
    - Q: 设备在正常工作时跳闸怎么办?
    - A: 检查设备是否存在过载现象,确认电路负载是否超过 miniASMDC260F/16 的额定值。

    - Q: 如何判断 miniASMDC260F/16 是否损坏?
    - A: 使用万用表测量 miniASMDC260F/16 的电阻值,若测量结果超出正常范围,则可能已损坏,需更换新件。

    总结和推荐


    综上所述,miniASMDC260F/16 是一款性能优异、可靠性高的过电流保护装置。它具备快速响应、高耐温性和环保特性,非常适合用于需要高可靠性的各类电子设备。强烈推荐在各类电源管理和保护系统中使用此产品。

MINIASMDC260F/16-2参数

参数
最大额定电流 100A
最小初始态电阻值 15mΩ
最大跳断后电阻值 50mΩ
跳闸时间 5s
最大电压 16V
保持电流 2.6A
跳闸电流 5A
冷电阻 -
长*宽*高 4.6mm*3.24mm*1.52mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MINIASMDC260F/16-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

MINIASMDC260F/16-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE MINIASMDC260F/16-2 MINIASMDC260F/16-2数据手册

MINIASMDC260F/16-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.38
1500+ ¥ 1.955
3000+ ¥ 1.921
6000+ ¥ 1.904
库存: 1420
起订量: 50 增量: 1500
交货地:
最小起订量为:10
合计: ¥ 23.8
直接购买
加入购物车
