72R020XU

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 2.2s 400mA 1.83Ω 72V 4.4Ω 40A 200mA 通孔安装 11.7mm(高度)
供应商型号: ZT-72R020XU
供应商: 海外现货
标准整包数: 1

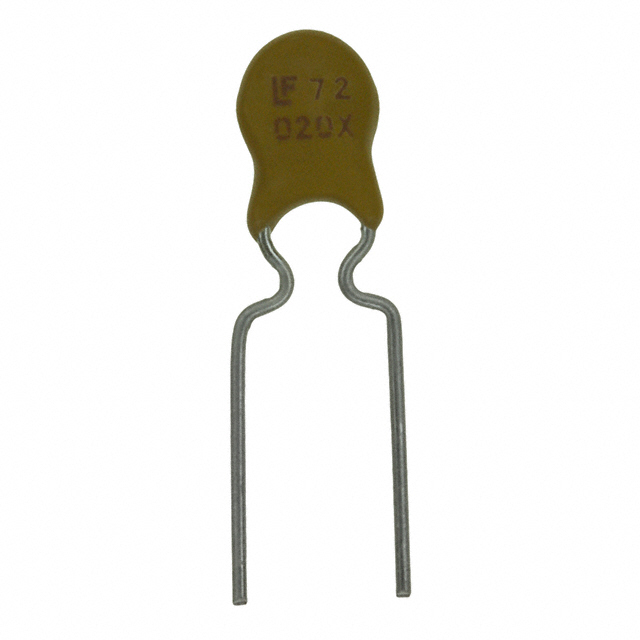

LITTELFUSE PTC可复位保险丝 72R020XU

72R020XU概述

    # POLY-FUSE® Resettable PTCs 技术手册

    产品简介


    POLY-FUSE® 72R 系列重置型热敏电阻(Resettable PTC)专为提供过流保护而设计,适用于高达 72V 直流电压的应用,最大短路电流评级为 40A。该系列产品具有RoHS合规、无铅、无卤素等特点,广泛应用于计算机、计算机外围设备和其他通用电子产品中。产品通过了严格的电气和环境测试,确保在各种条件下稳定可靠的工作。

    技术参数


    | 型号 | 持续电流(I hold) | 跳闸电流(I trip) | 最大电压(V max) | 最大故障电流(I max) | 电阻变化范围(R 1max) |
    |
    | 72R020X | 0.20A | 0.40A | 72Vdc | 40A | 4.400Ω |
    | 72R025X | 0.25A | 0.50A | 72Vdc | 40A | 3.000Ω |
    | 72R030X | 0.30A | 0.60A | 72Vdc | 40A | 2.100Ω |
    | ... | ... | ... | ... | ... | ... |
    注释:I hold 表示在20℃静止空气中最大电流;I trip 表示在20℃静止空气中最小跳闸电流;V max 表示设备能承受的最大电压;I max 表示在额定电压下的最大故障电流。

    产品特点和优势


    1. 过流保护:72R系列的最大电压为72Vdc,最大短路电流为40A,提供了优异的过流保护能力。
    2. 环保合规:RoHS合规、无铅、无卤素,满足环保要求。
    3. 重置功能:发生过载后可自动复位,简化维护流程。
    4. 温度适应性:-40°C至+85°C的工作温度范围,适用于多种严苛环境。

    应用案例和使用建议


    应用场景
    - 计算设备:用于电脑及周边设备的负载保护。
    - 通用电子产品:适用于需要低电压电源供应的各种电路板。
    使用建议
    - 温度影响:环境温度对持续电流有显著影响,应考虑散热措施。
    - 安装位置:尽量避免与其他发热部件靠近,以减少因高温引起的误动作。
    - 电路设计:确保电路中不含有高电感组件,以免引起过压问题。

    兼容性和支持


    - 兼容性:适用于大多数标准电路板设计。
    - 支持信息:Littelfuse 提供详尽的技术支持,包括使用指南、样品服务及定制化技术支持。

    常见问题与解决方案


    1. 问题:产品在高温下性能下降。
    - 解决方案:增加散热措施,如加装散热片或使用更高效的散热方式。

    2. 问题:设备误触发。
    - 解决方案:检查是否有高电感组件并采取适当的保护措施。

    总结和推荐


    POLY-FUSE® 72R系列重置型热敏电阻凭借其出色的过流保护能力、环保特性和重置功能,非常适合用于各类电子设备的负载保护。虽然在高温环境中可能存在一定的限制,但其优良的设计和广泛的应用范围使其成为市场上极具竞争力的产品。建议在需要高可靠性负载保护的应用中优先选用该产品。

72R020XU参数

参数
保持电流 200mA
跳闸电流 400mA
冷电阻 -
最大额定电流 40A
最小初始态电阻值 1.83Ω
最大跳断后电阻值 4.4Ω
跳闸时间 2.2s
最大电压 72V
长*宽*高 11.7mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

72R020XU厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

72R020XU数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 72R020XU 72R020XU数据手册

72R020XU封装设计

查看详情并下载
Symbol
Footprint
3D Model
