60R075XPR

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 6.3s 1.5A 250mΩ 60V 600mΩ 40A 750mA 通孔安装 15mm*3.1mm*15mm
供应商型号: CGC-60R075XPR
供应商: 海外现货
标准整包数: 1

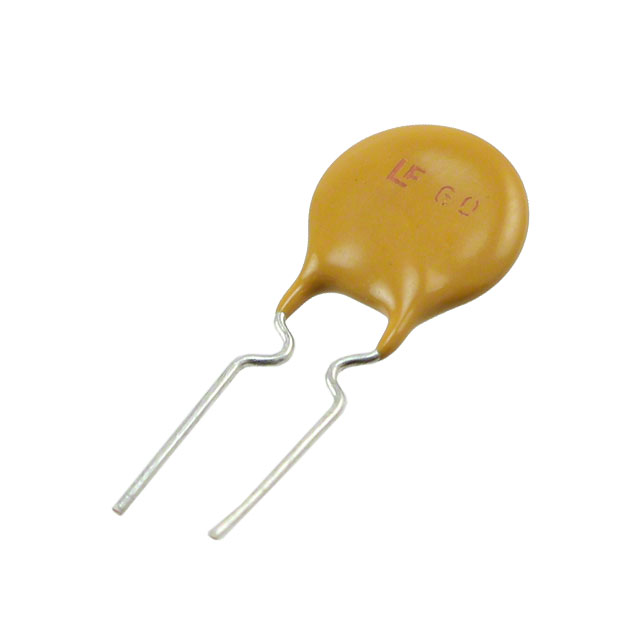

LITTELFUSE PTC可复位保险丝 60R075XPR

60R075XPR概述

    POLY-FUSE® Resettable PTCs 60R 系列产品技术手册

    产品简介


    POLY-FUSE® 60R系列 是一种径向引线式的过电流保护装置,专为应用于高达60V的工作电压环境而设计。这些装置特别适用于空间不是主要考虑因素的应用场合,并且需要具有可复位保护功能的场景。这些产品广泛应用于USB端口、IEEE1394接口、计算机及其外围设备、电机保护、通用电子产品、汽车应用以及工业控制系统等领域。

    技术参数


    | 参数 | 描述 |

    | I hold (最大持续电流) | 在20°C静止空气中,设备不会触发的最大电流 |
    | I trip (触发电流) | 在20°C静止空气中,设备会触发的最小电流 |
    | V max (最高承受电压) | 设备在额定电流下的最大承受电压 |
    | I max (最大故障电流) | 设备在额定电压下的最大承受故障电流 |
    | Pd (功率损耗) | 设备在触发状态下的功率损耗 |
    | R min (最小电阻) | 设备初始(未焊接)状态下的最小电阻 |
    | R 1max (1小时后最大电阻) | 设备在20°C环境下,触发或回流焊接260°C 20秒后一小时测量的最大电阻 |
    | 部件编号 | I hold (A) | I trip (A) | V max (Vdc) | I max (A) | Pd (W) | 最大时间至触发 (s) | R min (Ω) | R 1max (Ω) |
    |
    | 60R010X | 0.10 | 0.20 | 60 | 40 | 0.38 | 0.50 | 7.500 | 2.500 |
    | 60R017X | 0.17 | 0.34 | 60 | 40 | 0.48 | 0.85 | 8.000 | 3.300 |
    | 60R020X | 0.20 | 0.40 | 60 | 40 | 0.41 | 1.00 | 4.400 | 1.830 |
    | 60R025X | 0.25 | 0.50 | 60 | 40 | 0.45 | 1.25 | 3.000 | 1.250 |
    | 60R030X | 0.30 | 0.60 | 60 | 40 | 0.49 | 1.50 | 2.100 | 0.880 |
    | 60R040X | 0.40 | 0.80 | 60 | 40 | 0.56 | 2.00 | 1.290 | 0.550 |
    | 60R050X | 0.50 | 1.00 | 60 | 40 | 0.77 | 2.50 | 1.170 | 0.500 |
    | 60R065X | 0.65 | 1.30 | 60 | 40 | 0.88 | 3.25 | 0.720 | 0.310 |
    | 60R075X | 0.75 | 1.50 | 60 | 40 | 0.92 | 3.75 | 0.600 | 0.250 |
    | 60R090X | 0.90 | 1.80 | 60 | 40 | 0.99 | 4.50 | 0.470 | 0.200 |
    | 60R110X | 1.10 | 2.20 | 60 | 40 | 1.50 | 5.50 | 0.380 | 0.150 |
    | 60R135X | 1.35 | 2.70 | 60 | 40 | 1.70 | 6.75 | 0.300 | 0.120 |
    | 60R160X | 1.60 | 3.20 | 60 | 40 | 1.90 | 8.00 | 0.220 | 0.090 |
    | 60R185X | 1.85 | 3.70 | 60 | 40 | 2.10 | 9.25 | 0.190 | 0.080 |
    | 60R250X | 2.50 | 5.00 | 60 | 40 | 2.50 | 12.50 | 0.130 | 0.050 |
    | 60R300X | 3.00 | 6.00 | 60 | 40 | 2.80 | 15.00 | 0.100 | 0.040 |
    | 60R375X | 3.75 | 7.50 | 60 | 40 | 3.20 | 18.75 | 0.080 | 0.030 |

    产品特点和优势


    - 高可靠性:该系列的POLY-FUSE®具有高可靠性,能够在多种极端环境中正常运行。
    - 快速响应:能够快速检测到异常电流并进行自我保护。
    - 可复位性:故障后自动恢复,减少维护成本。
    - 环保材料:RoHS符合,无铅且无卤素,适合现代绿色生产需求。
    - 多样化选择:提供多种型号以满足不同电流需求的应用场合。

    应用案例和使用建议


    这些产品适用于需要可复位保护机制的各种电子设备,特别是在计算机外设、通信设备及汽车电子产品中广泛应用。具体使用时,可以根据不同的电流需求选择合适的部件型号,例如,在一个电流峰值较低的电路中,可以选择低电流规格的产品如60R010X或60R017X,而在高电流需求的场景下,则可以选择60R250X或更高规格的型号。

    兼容性和支持


    - 兼容性:这些产品具有良好的电气特性,能够与各种常见的电子元件和系统无缝对接。
    - 支持:制造商提供了详细的技术文档和样品,用户可以通过官方渠道获取支持和咨询服务。另外,对于特定应用的用户,建议提前咨询供应商,确保产品的正确选型。

    常见问题与解决方案


    1. 问题:装置在运行过程中出现温度异常升高。
    - 解决方法:检查电路是否存在短路或负载过大情况;若非电路问题,检查是否有不良的散热措施。
    2. 问题:在安装过程中,装置出现了连接问题。
    - 解决方法:确认焊接质量是否良好;确保设备已经牢固地固定在电路板上。

    总结和推荐


    POLY-FUSE® 60R系列 是一款高性能

60R075XPR参数

参数
最大跳断后电阻值 600mΩ
跳闸时间 6.3s
最大电压 60V
保持电流 750mA
跳闸电流 1.5A
冷电阻 -
最大额定电流 40A
最小初始态电阻值 250mΩ
长*宽*高 15mm*3.1mm*15mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

60R075XPR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

60R075XPR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 60R075XPR 60R075XPR数据手册

60R075XPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
