0805L005/30YR-A

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 1.5s 150mA 3.6Ω 30V 20Ω 40A 50mA 0805 贴片安装 2.1mm*1.35mm*1.25mm
供应商型号: ZT-0805L005/30YR-A
供应商: 海外现货
标准整包数: 1

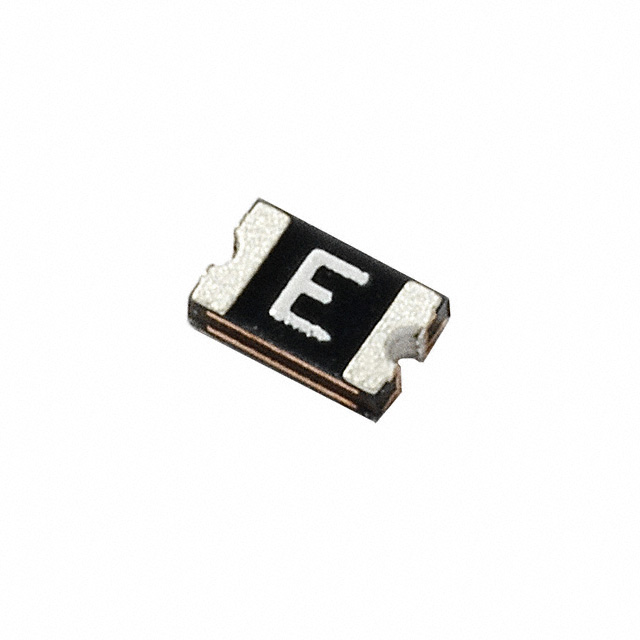

LITTELFUSE PTC可复位保险丝 0805L005/30YR-A

0805L005/30YR-A概述

    POLY-FUSE® Resettable PTCs Surface Mount > 0805L Series

    产品简介


    POLY-FUSE® 0805L系列是一款表面贴装型过电流保护器件,专为在空间受限且需要可复位保护的应用中使用而设计。这种器件能够提供出色的电气保护,广泛应用于多种消费电子设备,如USB外设、硬盘驱动器、光盘驱动器、移动电话的电池和端口保护等。

    技术参数


    以下是POLY-FUSE® 0805L系列的主要技术参数:
    - I hold(保持电流):从0.05A到1.10A不等,具体取决于不同的型号。
    - I trip(触发电流):从0.10A到2.00A不等。
    - V max(最大电压):从6V到30V不等。
    - I max(最大故障电流):最高可达100A。
    - P d(功耗):在20°C静止空气中,最高0.5W至8.00W。
    - R min(最小电阻):从0.050Ω到3.600Ω不等。
    - R 1max(最大电阻):在20°C条件下,测量一小时后不超过20.000Ω。
    这些参数使得POLY-FUSE® 0805L系列能够在各种环境条件下提供可靠的过电流保护。

    产品特点和优势


    - RoHS合规:符合RoHS标准,无铅且无卤素。
    - 快速响应:能够快速响应故障电流,减少设备损坏的风险。
    - 紧凑设计:采用表面贴装技术,节省电路板空间。
    - 低电阻:具有低电阻,降低功耗。
    - 高温兼容性:适合与高温焊料一起使用。
    - 适用于多种应用:广泛应用于USB外围设备、硬盘驱动器、CD-ROM、手机电池及接口保护等。

    应用案例和使用建议


    POLY-FUSE® 0805L系列广泛应用于各类消费电子设备,如USB设备、硬盘驱动器、CD-ROM、手机电池及接口保护等。例如,在USB设备中,它可以防止因电流过大导致的设备损坏。为了更好地利用POLY-FUSE® 0805L系列,用户应确保其周围有足够的散热空间,避免长时间承受过载电流。此外,在安装过程中,建议遵循制造商推荐的焊接温度曲线,以确保最佳性能。

    兼容性和支持


    POLY-FUSE® 0805L系列具有良好的兼容性,可以与高温度焊料一同使用。Littelfuse公司提供了详细的技术支持,包括样本请求、数据表资源等。用户可以通过官方网站获取更多信息和支持。

    常见问题与解决方案


    - 问题:POLY-FUSE® 0805L系列的最大工作温度是多少?
    - 解答:最大工作温度为85°C。

    - 问题:如果焊接温度超出推荐范围会怎样?
    - 解答:焊接温度超过推荐范围可能导致器件无法满足性能要求。
    - 问题:POLY-FUSE® 0805L系列能否用于重复或长期过电流情况?
    - 解答:这些器件适用于临时过电流或过热条件下的保护,不建议用于长期重复过电流的情况。

    总结和推荐


    总体来说,POLY-FUSE® 0805L系列具备优良的过电流保护能力,紧凑的设计使其非常适合空间受限的应用场景。其低电阻和快速响应的特点使其成为许多消费电子设备的理想选择。鉴于其广泛的适用性和出色的性能表现,我们强烈推荐POLY-FUSE® 0805L系列作为各类设备的过电流保护解决方案。

0805L005/30YR-A参数

参数
最大电压 30V
保持电流 50mA
跳闸电流 150mA
冷电阻 -
最大额定电流 40A
最小初始态电阻值 3.6Ω
最大跳断后电阻值 20Ω
跳闸时间 1.5s
长*宽*高 2.1mm*1.35mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0805L005/30YR-A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0805L005/30YR-A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 0805L005/30YR-A 0805L005/30YR-A数据手册

0805L005/30YR-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
