0805L300SLWR

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 5s 6A 3mΩ 6V 30mΩ 50A 3A 0805 贴片安装 2.1mm*1.35mm*1.4mm
供应商型号: 0805L300SLWR
供应商: 国内现货
标准整包数: 1

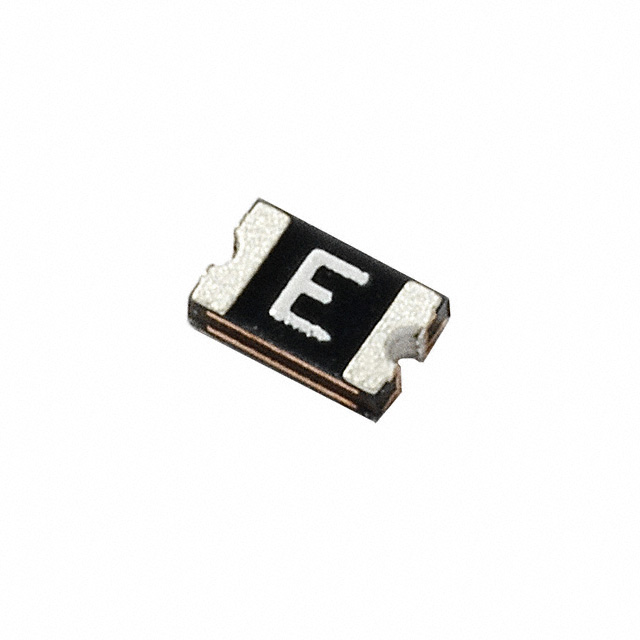

LITTELFUSE PTC可复位保险丝 0805L300SLWR

0805L300SLWR概述

    # PolySwitch® Resettable PTCs 技术手册

    产品简介


    PolySwitch® Resettable PTCs 是一种聚合物正温度系数(PPTC)过电流保护装置,专为需要超低内部电阻、超低电压降和自动复位保护的应用而设计。这款新型号允许在更小的外形尺寸和更低的轮廓下提供更高的保持电流,相较于标准的PPTC器件而言。它具有超低的内部电阻,同时保持了高标准的电气特性和性能。
    主要应用领域:
    - USB 外设,包括新的 USB 3.0/2.0 端口
    - 锂离子/锂聚合物电池组
    - 智能手机
    - 平板电脑和笔记本电脑
    - 电子阅读器
    - LCD/LED 高清电视
    - 计算机外设
    - 数码相机和摄像机
    - 硬盘驱动器
    - 游戏机

    技术参数


    以下是不同型号的 PolySwitch® Resettable PTCs 的技术规格:
    电气特性
    | 型号 | I hold (A) | I trip (A) | V max (Vdc) | I max (A) | P d typ. (W) | R min (Ω) | R 1max (Ω) |

    | 0402L010SL | 0.10 | 0.30 | 6 | 40 | 0.5 | 0.150 | 2.000 |
    | 0603L050SL | 0.50 | 1.00 | 6 | 50 | 0.6 | 0.070 | 0.350 |
    | 0805L150SL | 1.50 | 3.00 | 6 | 50 | 0.6 | 0.015 | 0.065 |
    | 1206L350SLTH | 3.50 | 7.00 | 6 | 50 | 0.8 | 0.003 | 0.025 |
    | 1812L350SL | 3.50 | 8.10 | 6 | 50 | 1.0 | 0.003 | 0.020 |
    | 2920L700SL | 7.00 | 14.00 | 6 | 50 | 2.2 | 0.001 | 0.007 |
    工作环境
    - 最大装置表面温度在触发状态下:125°C
    - 运行温度范围:-40°C 至 +85°C
    - 被动老化:+85°C,1000 小时
    - 湿度老化:+85°C,85% 相对湿度,100 小时
    - 热冲击:MIL–STD–202 方法 107,+85°C/-40°C,20 次
    - 溶剂耐受性:MIL–STD–202 方法 215,无变化
    - 振动:MIL–STD–883 方法 2007,条件 A,无变化
    - 防潮等级:级别 1,J–STD–020

    产品特点和优势


    - 超低内部电阻:显著减少功耗。
    - 非常薄的外形:节省PCB空间。
    - 最小化装置尺寸:节省电路板空间。
    - 高保持电流:可在较小的外形尺寸和较低的轮廓下提供更高的保持电流。
    - 快速响应:能够迅速响应故障电流。
    - 与高温焊料兼容:适用于各种焊接工艺。
    - 广泛的保持电流范围:从 100mA 到 9A。
    - 环保:RoHS 合规,无铅且无卤素。
    - 认证机构认可:UL 认可和 TUV 批准。

    应用案例和使用建议


    典型应用:
    - 0805L150SL 和 1206L150SL 用于 USB 3.0/2.0 接口的VBUS 过电流保护。
    - 1206L380SLTH 在 55°C 下保持 2.82A 的电流至少 15 分钟,适用于智能手机的锂离子/锂聚合物电池组的过电流保护。
    - 1812L350SL 用于平板电脑的锂离子/锂聚合物电池组的过电流保护。
    使用建议:
    - 根据具体应用选择合适的型号,确保符合应用要求。
    - 避免将该装置暴露于硅基油、溶剂、电解液、酸等可能影响性能的物质。
    - 提供足够的空间,以防止机械应力引起的损坏。
    - 使用标准行业方法进行焊接,确保良好的焊锡性能。

    兼容性和支持


    - 该产品可与多种电子元器件和其他设备兼容。
    - 厂商提供详尽的技术支持和维护服务,包括在线资源和样品申请。

    常见问题与解决方案


    - 问题:如何正确焊接这些装置?
    - 解决方案:使用推荐的焊接参数,确保焊料温度在规定范围内。
    - 问题:在什么情况下装置会触发?
    - 解决方案:当电路中的电流超过其保持电流时,装置将触发。
    - 问题:长时间使用后,装置是否会老化?
    - 解决方案:通过长期老化测试,装置的电阻变化通常在规定的范围内。

    总结和推荐


    PolySwitch® Resettable PTCs 是一款高度可靠且性能卓越的过电流保护装置,适用于多种消费电子和计算机应用。其超低的内部电阻和高保持电流使其成为理想的保护解决方案。建议在需要高性能、低功耗和紧凑型设计的应用中考虑使用此产品。

0805L300SLWR参数

参数
保持电流 3A
跳闸电流 6A
冷电阻 -
最大额定电流 50A
最小初始态电阻值 3mΩ
最大跳断后电阻值 30mΩ
跳闸时间 5s
最大电压 6V
长*宽*高 2.1mm*1.35mm*1.4mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0805L300SLWR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0805L300SLWR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 0805L300SLWR 0805L300SLWR数据手册

0805L300SLWR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.2375
3000+ ¥ 1.188
6000+ ¥ 1.1682
12000+ ¥ 1.1286
库存: 12000
起订量: 100 增量: 3000
交货地:
最小起订量为:100
合计: ¥ 123.75
