30R090UU

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 5.9s 1.8A 70mΩ 30V 220mΩ 40A 900mA 通孔安装 7.4mm*3mm*12.2mm
供应商型号: ET-1822232
供应商: 海外现货
标准整包数: 1

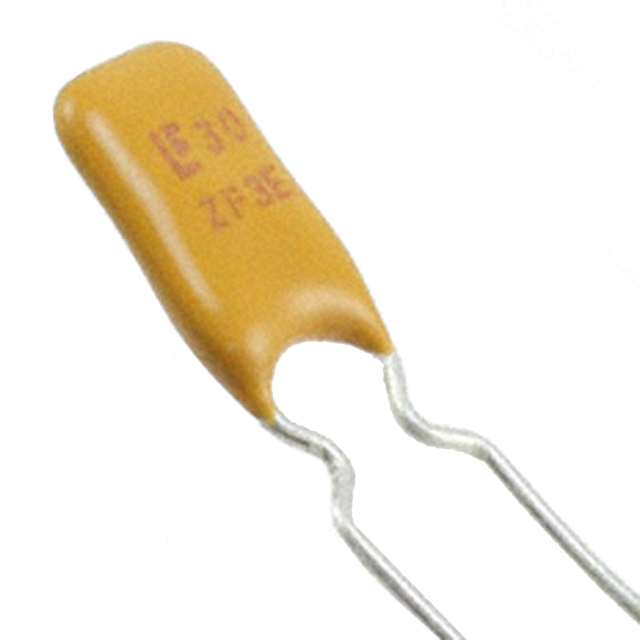

LITTELFUSE PTC可复位保险丝 30R090UU

30R090UU概述

    POLY-FUSE® Resettable PPTCs: Radial Leaded > 30R Series

    1. 产品简介


    产品类型:
    POLY-FUSE® Resettable PPTCs(可复位聚合物正温度系数热敏电阻)是专为低电压(≤30V)应用设计的保护器件,适用于需要空间不受限制且偏好可复位保护的应用场合。
    主要功能:
    - 提供过电流保护
    - 罗氏线圈合规
    - 符合RoHS标准,无铅、无卤素
    应用领域:
    - USB端口及外围设备
    - 计算机及其外围设备
    - 电机保护
    - 汽车应用

    2. 技术参数


    以下是根据技术手册提取的关键技术参数:
    | 型号 | 持续电流(A) | 通断电流(A) | 最大电压(Vdc) | 最大故障电流(A) | 功耗(W) | 温度到通断时间(秒) | 最小电阻(Ω) | 初始典型电阻(Ω) | 初态最大电阻(Ω) |

    | 30R090U | 0.90 | 1.80 | 30 | 40 | 0.6 | 4.50 | 5.90 | 0.070 | 0.220 |
    | 30R110U | 1.10 | 2.20 | 30 | 40 | 0.7 | 5.50 | 6.60 | 0.050 | 0.170 |
    | 30R135U | 1.35 | 2.70 | 30 | 40 | 0.8 | 6.75 | 7.30 | 0.040 | 0.130 |
    | 30R160U | 1.60 | 3.20 | 30 | 40 | 0.9 | 8.00 | 8.00 | 0.030 | 0.110 |
    | 30R185U | 1.85 | 3.70 | 30 | 40 | 1.0 | 9.25 | 8.70 | 0.030 | 0.090 |
    | 30R250U | 2.50 | 5.00 | 30 | 40 | 1.2 | 12.50 | 10.30 | 0.020 | 0.070 |
    | 30R300U | 3.00 | 6.00 | 30 | 40 | 2.0 | 15.00 | 10.80 | 0.020 | 0.080 |
    | 30R400U | 4.00 | 8.00 | 30 | 40 | 2.5 | 20.00 | 12.70 | 0.010 | 0.050 |
    | 30R500U | 5.00 | 10.00 | 30 | 40 | 3.0 | 25.00 | 14.50 | 0.010 | 0.050 |
    | 30R600U | 6.00 | 12.00 | 30 | 40 | 3.5 | 30.00 | 16.00 | 0.005 | 0.040 |
    | 30R700U | 7.00 | 14.00 | 30 | 40 | 3.8 | 35.00 | 17.50 | 0.005 | 0.030 |
    | 30R800U | 8.00 | 16.00 | 30 | 40 | 4.0 | 40.00 | 18.80 | 0.005 | 0.020 |
    | 30R900U | 9.00 | 18.00 | 30 | 40 | 4.2 | 40.00 | 20.00 | 0.005 | 0.020 |

    3. 产品特点和优势


    - 材料特性: 使用阻燃环氧聚合物绝缘材料,符合UL 94V-0标准,能够在高温环境下提供可靠的保护。
    - 快速响应: 快速响应时间和短的通断时间使得这些器件能够迅速反应并切断电流,从而避免损害。
    - 环保设计: 所有型号均符合RoHS标准,无铅、无卤素,符合绿色制造要求。
    - 多功能应用: 广泛应用于USB端口、计算机、电机和汽车等领域。

    4. 应用案例和使用建议


    - USB端口保护: 在USB端口和外围设备中,这些器件可以防止过电流引起的损坏,确保设备稳定运行。
    - 汽车应用: 在汽车电气系统中,这些器件能够应对极端条件下的过电流情况,保证系统的可靠性。
    - 建议使用: 在使用时,务必遵循手册中的操作指南,特别是在高温和高湿度环境中,以避免设备损坏。

    5. 兼容性和支持


    - 兼容性: 这些器件在多种低电压电路中表现出良好的兼容性,可以在不同类型的电源系统中使用。
    - 支持服务: Littelfuse提供全面的技术支持,包括安装指导、故障排查和维修服务。此外,用户可以参考在线资源库获取更多信息和支持。

    6. 常见问题与解决方案


    - Q1: 设备出现过热怎么办?
    - A: 检查电路是否存在过载现象,如电流过大或负载异常,及时调整或更换合适的保险丝。

    - Q2: 电路中存在电感会怎样?
    - A: 在电感较大的电路中,操作时产生的电压可能超过设备的额定值,建议采取适当措施减小电感或增加限流装置。

    - Q3: 设备是否可以承受重复的过电流情况?
    - A: 这些器件适用于临时过电流保护,不适合用于长时间或重复的过电流环境,需注意使用条件。

    7. 总结和推荐


    总结:
    POLY-FUSE® Resettable PPTCs系列以其高效、可靠的过电流保护能力,在多种应用领域表现优异。它们具备快速响应、易于安装、维护简便的特点,尤其适用于需要较高安全性和可靠性的低电压系统。
    推荐:
    强烈推荐在各种低电压应用中使用这些POLY-FUSE® Resettable PPTCs器件。由于其出色的性能和广泛的适用范围,它们将成为许多应用领域的理想选择。

30R090UU参数

参数
跳闸电流 1.8A
冷电阻 -
最大额定电流 40A
最小初始态电阻值 70mΩ
最大跳断后电阻值 220mΩ
跳闸时间 5.9s
最大电压 30V
保持电流 900mA
长*宽*高 7.4mm*3mm*12.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

30R090UU厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

30R090UU数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 30R090UU 30R090UU数据手册

30R090UU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7002 ¥ 5.9166
10+ $ 0.5256 ¥ 4.4417
50+ $ 0.4535 ¥ 3.8323
100+ $ 0.3615 ¥ 3.055
200+ $ 0.3245 ¥ 2.7421
500+ $ 0.306 ¥ 2.5859
2500+ $ 0.2645 ¥ 2.2347
5000+ $ 0.2454 ¥ 2.0735
库存: 166
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 44.41
