LVR025S

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 18.5s 560mA 1.3Ω 240V 3.8Ω 3.5A 250mA 通孔安装 9.6mm*3.8mm*17.4mm
供应商型号: CSJ-ST63591864
供应商: 海外现货
标准整包数: 1

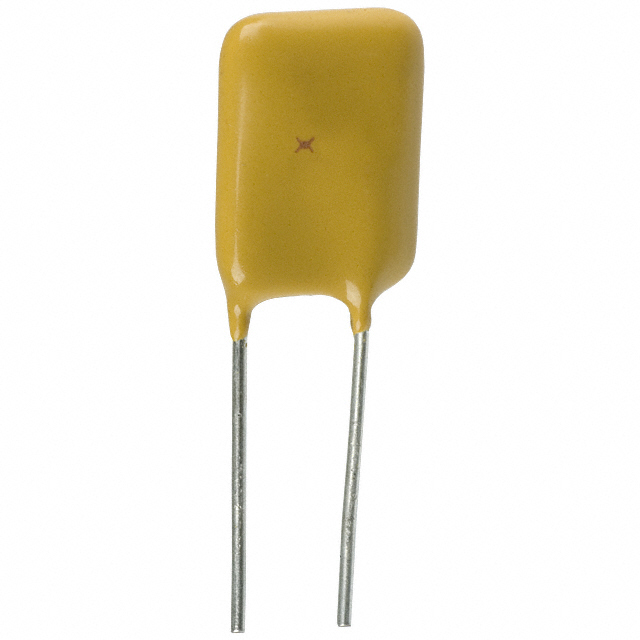

LITTELFUSE PTC可复位保险丝 LVR025S

LVR025S概述

    PolySwitch® LVR025S PTC Devices:过电流保护设备

    产品简介


    PolySwitch® LVR025S 是一种可复位式过电流保护装置(PTC),属于一种自恢复型保险丝。它适用于各种消费电子、工业控制设备以及汽车电子等领域。LVR025S 具备出色的过载保护能力,能够在出现故障时迅速响应并限制电流,从而保护下游电路免受损害。

    技术参数


    | 参数名称 | 技术规格 |

    | 额定工作电压(AC/DC) | 240 V |
    | 最大中断电压(AC/DC) | 265 V |
    | 最大中断电流(AC/DC) | 3.5 A |
    | 最小导通电流 | 0.25 A |
    | 跳闸电流 | 0.56 A |
    | 正常态电阻 | 1.3 Ω - 2.1 Ω |
    | 跳闸后电阻(1小时后测量) | 18.5 Ω - 3.8 Ω |
    | 跳闸时间(@ 1.25A) | ≤ 2.1 秒 |
    | 跳闸后功耗(@ 265 V) | ≤ 1.5 W |
    | 绝缘材料 | 固化阻燃环氧聚合物 |
    | 引线材料 | 22 AWG Sn-镀锡铜(0.64 mm)|

    产品特点和优势


    1. 自恢复设计:PolySwitch® LVR025S 能够在过流事件结束后自动恢复正常状态,无需手动更换保险丝,简化维护流程。
    2. 高可靠性:采用固化阻燃环氧聚合物作为绝缘材料,确保安全可靠的工作环境。
    3. 快速响应:当电流超过预设阈值时,能在短时间内(≤2.1秒)跳闸,有效防止电路过热及损坏。
    4. 广泛的温度适应性:能够在较宽的工作温度范围内稳定工作,满足多种应用场景需求。

    应用案例和使用建议


    PolySwitch® LVR025S 广泛应用于电源适配器、充电器、LED驱动器等场合,其中电源适配器是其最常见的应用场景之一。在设计电路时,应考虑使用适当的熔断电流值以保证电路安全,例如在电源适配器中使用此产品可以有效地防止过载导致的设备损坏。

    兼容性和支持


    - 兼容性:与大多数常见的直流和交流电路兼容。
    - 支持:提供UL(文件号E74889)、CSA(文件号78165)、TUV和CQC认证。Littelfuse公司还提供了详尽的技术支持和售后保障服务。

    常见问题与解决方案


    1. Q:如何确认PolySwitch® LVR025S是否已经触发?
    - A: 可以通过测量电阻来判断,正常状态下其电阻约为1.3 Ω至2.1 Ω,跳闸后其电阻将上升至18.5 Ω至3.8 Ω。
    2. Q:如果设备需要频繁复位怎么办?
    - A: 应根据具体应用选择合适的PPTC型号或增加额外的安全保护措施,避免因反复跳闸带来的安全隐患。

    总结和推荐


    PolySwitch® LVR025S 过电流保护设备凭借其高效、可靠的过载保护能力和广泛的适用范围,在众多应用场景中展现出色表现。其自恢复设计和高温适应性使其成为一款值得推荐的产品。然而,在选择使用该产品时,用户需仔细阅读相关文档,并根据应用需求合理选型,确保设备的安全运行。

LVR025S参数

参数
最大电压 240V
保持电流 250mA
跳闸电流 560mA
冷电阻 -
最大额定电流 3.5A
最小初始态电阻值 1.3Ω
最大跳断后电阻值 3.8Ω
跳闸时间 18.5s
长*宽*高 9.6mm*3.8mm*17.4mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

LVR025S厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LVR025S数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE LVR025S LVR025S数据手册

LVR025S封装设计

查看详情并下载
Symbol
Footprint
3D Model
