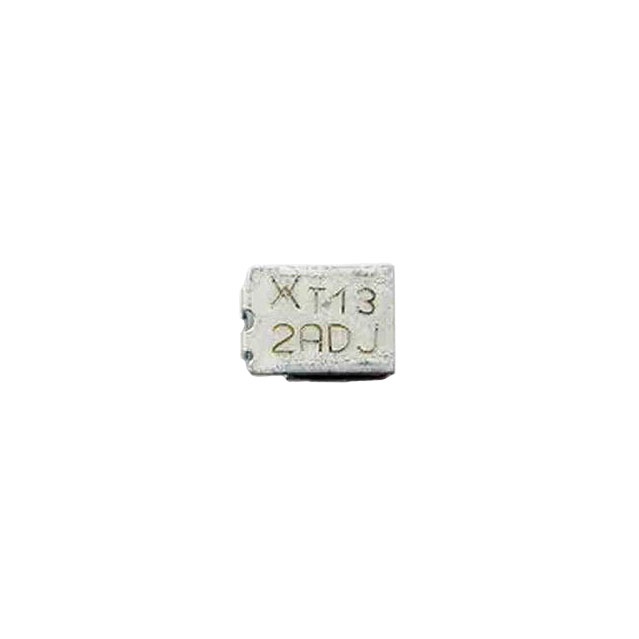

TS250130F-B-0.5-2

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 900ms 260mA 6.5Ω 60V 20Ω 1A 130mA 2-SMD 贴片安装 8.95mm*7.4mm*3.4mm
供应商型号:
供应商:
标准整包数: 0
LITTELFUSE PTC可复位保险丝 TS250130F-B-0.5-2

TS250130F-B-0.5-2概述

    PolySwitch® Resettable PPTCs 技术手册

    产品简介


    PolySwitch® 复位式PPTCs(聚合物正温度系数热敏电阻)是Littelfuse公司专为电信和网络设备设计的产品,用于满足日益增长的可复位过流保护需求。这些产品能有效保护设备免受由ITU、Telcordia GR1089和IEC 62368-1标准定义的功率交叉和感应电源浪涌损害。Littelfuse提供多种配置形式,包括芯片、表面贴装和径向引线。
    应用领域
    这些产品广泛应用于以下设备中:
    - 调制解调器
    - 电话机
    - 传真机
    - 电话墙插口
    - 报警系统
    - 集团电话系统
    - MDF模块
    - T1/E1设备
    - 模拟和数字线路卡
    - xDSL调制解调器和分离器
    - 供电以太网系统
    - VoIP(通过互联网协议传输语音)设备
    - 局域网(LAN)、广域网(WAN)设备
    - 客户端设备
    - 接入网络硬件

    技术参数


    - 电气特性
    - 额定电压:250VAC(TS系列),600VAC(TS600/TSM600)
    - 最大连续电流:3.0A
    - 保持电流:0.080A 至 0.400A(视型号而定)
    - 断开电流:1.0A 至 3.0A(视型号而定)
    - 功率消耗:0.8W 至 5.0W(视型号而定)
    - 响应时间:0.1秒至10秒(视型号而定)
    - 环境要求
    - 工作温度范围:-40°C至85°C
    - 存储条件:最高40°C,最大湿度70%
    - 通过UL1434、CSA TIL No. CA-3A 和 EN 60730-1认证

    产品特点和优势


    - 可复位过流保护:一旦过流事件结束,PPTC自动复位,无需更换。
    - 快速响应时间:最快0.1秒即可响应并切断电流。
    - 低寄生电容:适用于需要低阻抗特性的高频电路。
    - 易于焊接:适合表面贴装工艺,符合IEC 60068-2-58标准。
    - 兼容多种认证:包括UL、CSA和TÜV认证。

    应用案例和使用建议


    这些PPTC广泛应用于电信和网络设备,如调制解调器、电话机和xDSL设备。对于设计者而言,建议将PPTC放置于电源输入端,以确保最大电流保护效果。此外,注意选择合适的PPTC型号,以确保符合特定设备的应用需求和认证标准。

    兼容性和支持


    - 兼容性:与标准SMT工艺兼容,适用于多种电信设备。
    - 支持和服务:Littelfuse提供详尽的技术文档和支持服务,包括产品选型指南和安装指南。

    常见问题与解决方案


    - 问题:如何判断PPTC已触发?
    - 解答:可以通过测量PPTC两端的电压来判断,如果电压接近零,则表示PPTC已触发。

    - 问题:如何复位PPTC?
    - 解答:断开故障电流后,PPTC会自动复位。如果需要手动复位,可能需要断开电源并重新接通。

    总结和推荐


    PolySwitch® Resettable PPTCs 是一款高效且可靠的过流保护装置,适用于广泛的电信和网络设备。其快速响应、低寄生电容和高可靠性使其成为此类应用的理想选择。尽管价格稍高于普通保险丝,但其可复位性和较长使用寿命使其更具成本效益。因此,强烈推荐使用Littelfuse的PPTC产品。

TS250130F-B-0.5-2参数

参数
最大额定电流 1A
最小初始态电阻值 6.5Ω
最大跳断后电阻值 20Ω
跳闸时间 900ms
最大电压 60V
保持电流 130mA
跳闸电流 260mA
冷电阻 -
长*宽*高 8.95mm*7.4mm*3.4mm
通用封装 2-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TS250130F-B-0.5-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TS250130F-B-0.5-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE TS250130F-B-0.5-2 TS250130F-B-0.5-2数据手册

TS250130F-B-0.5-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
