首页  >  产品百科  >  VTP170SSF

VTP170SSF

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 5s 3.4A 30mΩ 16V 105mΩ 100A 1.7A 16.45mm*7.2mm*800μm
供应商型号: N-VTP170SSF
供应商: 云汉优选
标准整包数: 1

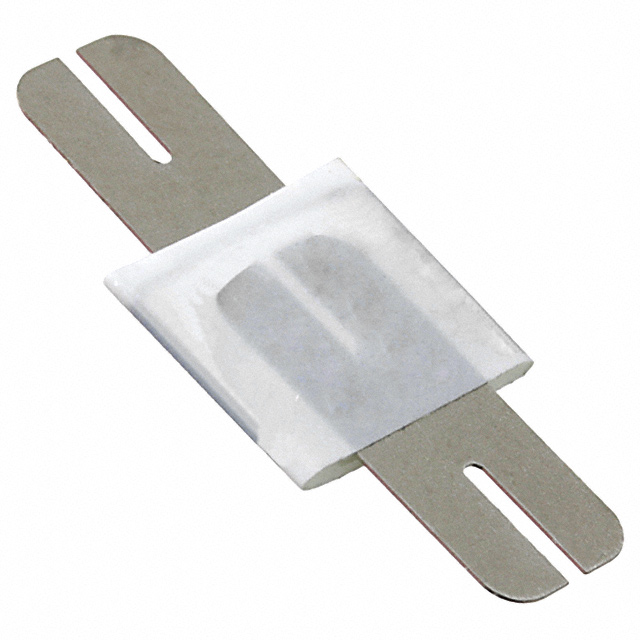

LITTELFUSE PTC可复位保险丝 VTP170SSF

VTP170SSF概述

    PolySwitch Resettable Devices: A Comprehensive Overview

    1. 产品简介


    PolySwitch Resettable Devices 是一种创新的多聚合物正温度系数(PPTC)复位器件,由Littelfuse公司研发。这些器件主要用于电池保护应用,通过不同的材料平台提供多种设计灵活性。PolySwitch 设备包括 SRP、LR4、VTP、VLP、VLR、MXP 和 MGP 系列,以及其他特殊应用的带状设备。这些器件广泛应用于移动电话、平板电脑、无线电、计算机、数码相机和便携式媒体播放器的电池组,以及电动工具的充电线路。

    2. 技术参数


    以下是 PolySwitch 设备的一些关键技术参数:
    | 系列 | 电流 (A) | 电压 (V) | 典型电阻 (Ω) |

    | VLR | 1.10 - 13.00 | 6 - 30 | 0.006 - 0.054 |
    | VLP | 1.20 - 5.50 | 16 | 0.017 - 0.039 |
    | VTP | 1.10 - 4.20 | 16 | 0.018 - 0.038 |
    | MXP | 1.80 - 9.00 | 6 | 0.003 - 0.010 |
    | SRP | 1.20 - 9.00 | 15 | 0.009 - 0.160 |
    该设备的工作环境为 -40°C 至 85°C,符合 RoHS 和 ELV 标准。它们的额定电流范围从 1.10A 到 13.00A,电压范围从 6V 到 30V。

    3. 产品特点和优势


    PolySwitch 设备的特点包括:
    - 多种材料平台和设备外形因素,为工程师提供更多设计灵活性。
    - 与高体积电子组装兼容。
    - 助力满足监管要求。
    - 低电阻设备可以增加电池的运行时间。
    - 罗马标准合规。
    - 所有设备均有无铅版本。

    4. 应用案例和使用建议


    PolySwitch 设备被广泛用于移动电话、智能电话、平板电脑、无线电、计算机和便携式媒体播放器的电池组。对于移动电话电池组,推荐使用 VLR175F 或 VTP210GF;对于无线电电池组,推荐使用 LR4-380F 或 SRP350F;对于计算机电池组,推荐使用 LR4-900F 或 LR4-1300SSF。在实际应用中,用户应根据具体需求选择合适的型号,并进行相应的测试和评估。

    5. 兼容性和支持


    PolySwitch 设备可与其他电子元器件和设备兼容。厂商提供了全面的技术支持,包括安装指南、测试方法和售后维护服务。用户可以通过官方渠道获取更多技术支持信息。

    6. 常见问题与解决方案


    常见的问题及解决方案如下:
    - 问题:设备频繁触发?
    - 解决方案: 检查电流负载是否超过设备的额定电流,并确保正确安装。必要时更换更高额定电流的设备。
    - 问题:设备电阻过高?
    - 解决方案: 检查设备是否因长时间过载而受损,更换新的设备。
    - 问题:设备无法正常复位?
    - 解决方案: 确保设备没有因过热或过压而损坏,尝试使用适当的方法进行复位操作。

    7. 总结和推荐


    综上所述,PolySwitch Resettable Devices 是一款高效且可靠的电池保护设备,具备广泛的应用场景和优秀的性能表现。它不仅能够提高电池的运行时间,还能在出现异常情况时及时断开电源,保护设备免受损害。我们强烈推荐在需要电池保护的应用中使用这些设备。
    总之,PolySwitch 设备在电池保护方面表现出色,值得在多个领域广泛应用。

VTP170SSF参数

参数
跳闸电流 3.4A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 30mΩ
最大跳断后电阻值 105mΩ
跳闸时间 5s
最大电压 16V
保持电流 1.7A
长*宽*高 16.45mm*7.2mm*800μm
零件状态 在售
包装方式 散装

VTP170SSF厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

VTP170SSF数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE VTP170SSF VTP170SSF数据手册

VTP170SSF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.424 ¥ 3.604
650+ $ 0.4017 ¥ 3.4145
2800+ $ 0.3774 ¥ 3.2079
7000+ $ 0.3672 ¥ 3.1212
库存: 20793
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 901
直接购买
加入购物车
