72R030XU

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 3s 600mA 880mΩ 72V 2.1Ω 40A 300mA 通孔安装 7.4mm*3.1mm*12.7mm
供应商型号: ZT-72R030XU
供应商: 海外现货
标准整包数: 1

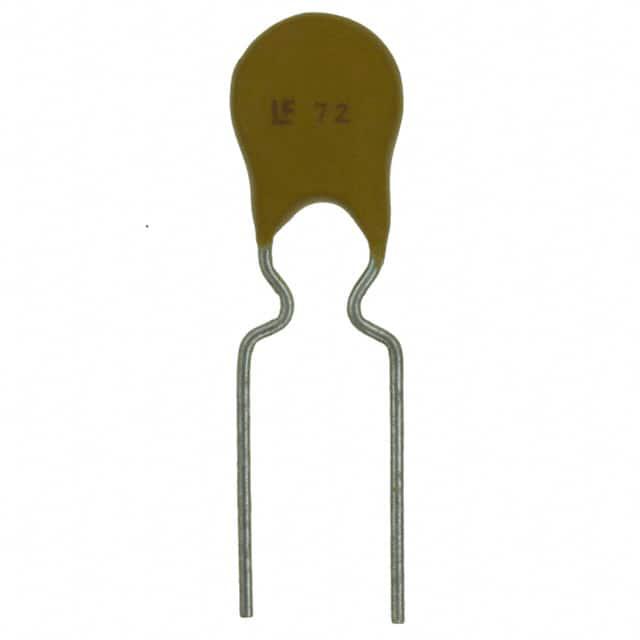

LITTELFUSE PTC可复位保险丝 72R030XU

72R030XU概述

    POLY-FUSE® Resettable PTCs:产品技术手册

    1. 产品简介


    POLY-FUSE® 72R系列是一款可复位的PTC(正温度系数)器件,设计用于提供高达72Vdc的最大电压和最大40A的短路额定值。这种产品符合RoHS标准,无铅且不含卤素,适用于广泛的通用电子产品,特别是在低电压电源供应方面具有负载保护功能。应用范围广泛,包括计算机、计算机外围设备以及各种普通电子产品。

    2. 技术参数


    72R系列的具体技术规格如下:
    | 型号 | 持续电流(I hold) (A) | 跳闸电流(I trip) (A) | 最大电压(V max) (Vdc) | 最大故障电流(I max) (A) | 功率耗散(P d) (W) | 最小电阻(R min) (Ω) | 一小时后最大电阻(R 1max) (Ω) |
    | :: | :: | :: | :: | :: | :: | :: | :: |
    | 72R020X | 0.20 | 0.40 | 72 | 40 | 0.41 | 1.830 | 4.400 |
    | 72R025X | 0.25 | 0.50 | 72 | 40 | 0.45 | 1.250 | 3.000 |
    | 72R030X | 0.30 | 0.60 | 72 | 40 | 0.49 | 0.880 | 2.100 |
    | 72R040X | 0.40 | 0.80 | 72 | 40 | 0.56 | 0.550 | 1.290 |
    | 72R050X | 0.50 | 1.00 | 72 | 40 | 0.77 | 0.500 | 1.170 |
    | 72R065X | 0.65 | 1.30 | 72 | 40 | 0.88 | 0.310 | 0.720 |
    | 72R075X | 0.75 | 1.50 | 72 | 40 | 0.92 | 0.250 | 0.600 |
    | 72R090X | 0.90 | 1.80 | 72 | 40 | 0.99 | 0.200 | 0.470 |
    | 72R110X | 1.10 | 2.20 | 72 | 40 | 1.50 | 0.150 | 0.380 |
    | 72R135X | 1.35 | 2.70 | 72 | 40 | 1.70 | 0.120 | 0.300 |
    | 72R160X | 1.60 | 3.20 | 72 | 40 | 1.90 | 0.090 | 0.220 |
    | 72R185X | 1.85 | 3.70 | 72 | 40 | 2.10 | 0.080 | 0.190 |
    | 72R250X | 2.50 | 5.00 | 72 | 40 | 2.50 | 0.050 | 0.130 |
    | 72R300X | 3.00 | 6.00 | 72 | 40 | 2.80 | 0.040 | 0.100 |
    | 72R375X | 3.75 | 7.50 | 72 | 40 | 3.20 | 0.030 | 0.080 |
    - 持续电流(I hold):在20°C静止空气中,器件在不跳闸的情况下可以承受的最大电流。
    - 跳闸电流(I trip):在20°C静止空气中,器件将跳闸的最小电流。
    - 最大电压(V max):在额定电流下,器件能够承受的最大电压。
    - 最大故障电流(I max):在额定电压下,器件能够承受的最大故障电流。
    - 功率耗散(P d):在20°C静止空气中的跳闸状态下,器件的功率耗散。

    3. 产品特点和优势


    - RoHS合规:所有产品均符合RoHS标准,保证环保。
    - 可复位功能:发生过载后可以自动恢复,无需更换器件。
    - 宽电压范围:最大电压达到72Vdc,适合多种应用场景。
    - 高电流承载能力:最高可承载40A的电流,适应高强度需求。
    - 多重认证:产品符合多项国际认证标准,确保品质可靠。
    - 环境适应性强:可在广泛的温度范围内工作,且具备优良的抗老化特性。

    4. 应用案例和使用建议


    72R系列PTC器件广泛应用于计算设备、计算机外围设备以及其他通用电子设备中。具体使用时,可根据实际工作环境选择合适的型号,以确保安全和可靠性。建议在实际应用中根据负载电流和环境温度进行详细验证,以选择最合适的型号。同时,建议在高温环境下使用时适当增加散热措施,避免因热应力导致的机械损坏。

    5. 兼容性和支持


    72R系列PTC器件与市面上常见的低电压电源供应系统高度兼容。厂商提供详细的文档支持和专业售后服务,确保客户在使用过程中能够获得及时的技术支持和帮助。

    6. 常见问题与解决方案


    - 问题:工作时温度过高
    解决方案:增加散热装置,如散热片或散热风扇。
    - 问题:在低温环境下跳闸电流降低
    解决方案:选择适用低温环境的型号,并确保周围有足够的保温措施。
    - 问题:长时间使用后电阻值增加
    解决方案:定期检测器件状态,必要时更换新的PTC器件。

    7. 总结和推荐


    综上所述,POLY-FUSE® 72R系列PTC器件以其出色的性能、高安全性及广泛应用领域,在众多电子设备中表现出色。对于需要高电压和大电流承载能力的应用场合,该系列PTC器件是理想的选择。强烈推荐这一系列产品给广大用户,相信它们会为您的项目带来可靠的保护和卓越的性能。

72R030XU参数

参数
保持电流 300mA
跳闸电流 600mA
冷电阻 -
最大额定电流 40A
最小初始态电阻值 880mΩ
最大跳断后电阻值 2.1Ω
跳闸时间 3s
最大电压 72V
长*宽*高 7.4mm*3.1mm*12.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

72R030XU厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

72R030XU数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 72R030XU 72R030XU数据手册

72R030XU封装设计

查看详情并下载
Symbol
Footprint
3D Model
