FEMTOSMDC010F-2

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 100ms 250mA 1.7Ω 12V 8Ω 40A 100mA 0603 贴片安装 1.6mm(长度)*850μm(高度)
供应商型号: 11M-FEMTOSMDC010F-2
供应商: 云汉优选
标准整包数: 4000

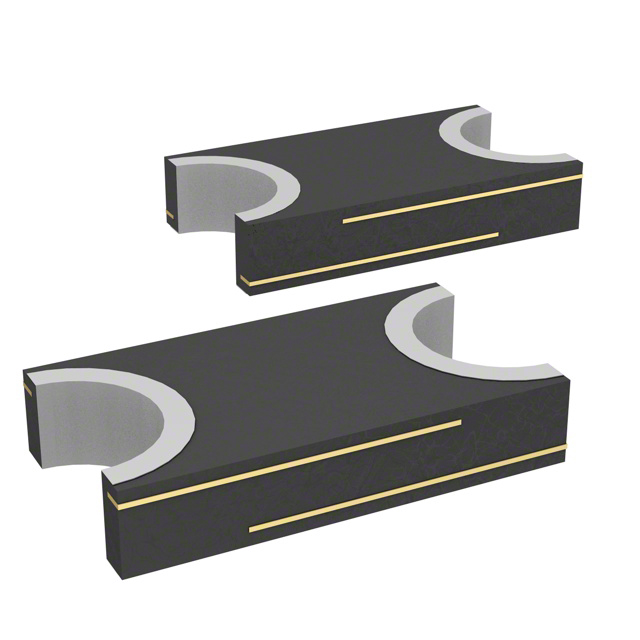

LITTELFUSE PTC可复位保险丝 FEMTOSMDC010F-2

FEMTOSMDC010F-2概述

    PolySwitch® femtoSMDC010F 过电流保护装置技术手册解析

    1. 产品简介


    PolySwitch® femtoSMDC010F 是一款由 Littelfuse 生产的过电流保护装置(PTC),属于高精度的过流保护元件,广泛应用于需要保护敏感电路免受过流损坏的应用场合。其核心功能在于防止因短路或过载而导致的设备故障,并在故障消除后自动恢复,无需人工干预。
    产品类型:PTC 过流保护器件
    主要功能:过流保护、自动复位
    应用领域:消费电子、通信设备、医疗仪器、汽车电子等领域

    2. 技术参数


    以下为 femtoSMDC010F 的关键性能参数和技术规格:
    | 参数 | 规格值 |

    | 工作电压(最大) | 12.0VDC |
    | 短路电流(最大) | 40A |
    | 温度范围 | -40°C 至 +85°C |
    | 持续保持电流(典型值) | 0.12A |
    | 持续保持电流(最大值) | 0.30A |
    | 自动恢复时间(典型值) | <1 秒 |
    | 复位电阻(最大值) | 1.70Ω @ 25°C |
    | 最大功耗(典型值) | 0.5W @ 25°C |

    3. 产品特点和优势


    femtoSMDC010F 具备以下独特功能和优势:
    - 自动复位功能:当过流故障消失时,器件自动恢复到正常状态,无需更换部件。
    - 紧凑设计:外形小巧,便于集成到小型化设备中。
    - 高可靠性:符合 RoHS 和 ELV 标准,环保且无铅。
    - 广泛的认证支持:通过了 UL、CSA 和 TÜV 认证。

    4. 应用案例和使用建议


    该产品常用于保护低电压、高灵敏度的电子电路。例如,在智能手机充电接口或 USB 接口处使用 femtoSMDC010F 可有效防止因插拔不当引起的短路现象。
    使用建议:
    - 确保供电电压不超过 12VDC。
    - 在设计 PCB 布局时,避免将 PTC 放置在热源附近以保证其稳定运行。
    - 测试阶段务必模拟极端条件,确保设备能够正确响应过流事件。

    5. 兼容性和支持


    femtoSMDC010F 与其他标准接口设备具有良好的兼容性,并且支持多种行业标准协议如 USB 2.0/3.0。Littelfuse 提供详尽的技术文档和支持服务,帮助客户快速部署解决方案。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 装置未能触发 | 检查电路是否存在异常连接 |
    | 自动复位失败 | 确认周围温度是否超出规定范围 |
    | 设备频繁跳闸 | 重新评估负载电流,调整额定值 |

    7. 总结和推荐


    综上所述,PolySwitch® femtoSMDC010F 是一款高效可靠的过电流保护装置,特别适合于对空间有限但需要高性能保护要求的应用场景。凭借其自动复位特性、紧凑设计及多重认证支持,这款产品在市场上极具竞争力。因此,对于需要高效保护敏感电路的应用,我们强烈推荐使用 femtoSMDC010F。
    希望上述内容能满足您的需求!如果有任何进一步的要求或修改意见,请随时告知。

FEMTOSMDC010F-2参数

参数
跳闸时间 100ms
最大电压 12V
保持电流 100mA
跳闸电流 250mA
冷电阻 -
最大额定电流 40A
最小初始态电阻值 1.7Ω
最大跳断后电阻值
长*宽*高 1.6mm(长度)*850μm(高度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FEMTOSMDC010F-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

FEMTOSMDC010F-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE FEMTOSMDC010F-2 FEMTOSMDC010F-2数据手册

FEMTOSMDC010F-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
