55310-00-02-A

产品分类: 霍尔传感器
厂牌: LITTELFUSE
产品描述: Current 4.75V 20mA 24V 导线安装,法兰安装
供应商型号: ZT-55310-00-02-A
供应商: 海外现货
标准整包数: 1

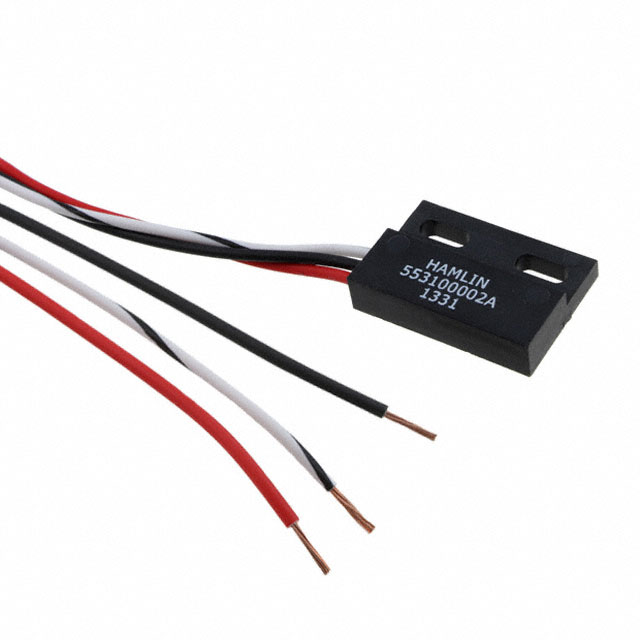

LITTELFUSE 霍尔传感器 55310-00-02-A

55310-00-02-A概述

    文章标题:Littelfuse 55310 Flat Pack Digital Hall Sensor 技术手册解读

    产品简介


    Littelfuse 55310 Flat Pack Digital Hall Sensor 是一款基于霍尔效应技术的磁位置传感器,其设计核心是通过非接触式磁传感来提供稳定的数字输出信号。这款传感器特别适合在恶劣环境下使用,能够检测磁场中的南极点(South Pole),并根据磁场强度的变化触发开关动作。它广泛应用于车辆和工业领域的各种场合,例如位置感应、速度测量和磁编码器。相比传统机械式传感器,55310 能够有效避免机械磨损和环境污染带来的性能下降问题,是一款高度可靠的电子元器件。

    技术参数


    以下为 Littelfuse 55310 的主要技术规格:
    - 工作电压范围:4.75 至 24.0 Vdc(推荐)
    - 绝对最大电压:30 Vdc
    - 反向电压保护:-20 Vdc
    - 供电电流:最大 6 mA
    - 输出电流:最大 20 mA
    - 磁触发点:
    - 吸合点(激活):约 55 高斯
    - 释放点(关闭):约 35 高斯
    - 切换频率:最高 10 kHz
    - 工作温度范围:-40°C 至 +105°C
    - 尺寸:
    - 长度:20.52 ± 0.30 mm
    - 宽度:10.24 ± 0.30 mm
    - 厚度:3.18 ± 0.30 mm
    - 引脚配置:
    - 引脚 1:接地(黑线)
    - 引脚 2:信号输出(白线)
    - 引脚 3:电源输入(红线)

    产品特点和优势


    Littelfuse 55310 的显著特点及优势如下:
    - 高可靠性:不受机械磨损影响,适合长期使用,开关次数高达 200 亿次。
    - 抗干扰能力:内置 EMC 和 EMI 保护功能,提升抗电磁干扰的能力。
    - 快速响应:支持最高 10 kHz 的切换频率,适用于高速场景。
    - 灵活定制化:支持多种连接器类型、导线长度及磁铁选择,满足多样化需求。
    - 耐用性:能够在极端温度条件下稳定运行,适应严苛的工作环境。

    应用案例和使用建议


    Littelfuse 55310 的典型应用场景包括但不限于以下几类:
    1. 汽车领域:用于车窗升降、座椅调节等位置感应功能。
    2. 工业自动化:用于生产线上的限位开关检测。
    3. 磁编码器:作为电机控制系统的速度测量元件。
    4. 消费电子:可应用于家电设备的位置检测模块。
    使用建议:
    - 确保磁场方向正确,传感器需要对准磁铁的南极点才能正常工作。
    - 为延长使用寿命,建议将传感器安装在远离高温或高振动区域的位置。
    - 若需更高精度,可根据具体应用定制合适的磁铁和导线长度。

    兼容性和支持


    Littelfuse 提供丰富的定制化选项,包括不同类型的连接器(如 Molex 连接器)、多种导线长度(20 AWG-TXL),以及标准或非标磁铁选择。此外,该产品已通过汽车级 EMC 和 EMI 测试,并提供详细的接线图和安装指南。如有特殊需求,客户可以直接联系 Littelfuse 获取技术支持。

    常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方法:
    1. 无法正常工作
    - 检查电源电压是否符合要求(4.75 至 24 Vdc)。
    - 确认磁铁方向是否正确(需对准南极点)。
    2. 信号不稳定
    - 检测是否存在外部电磁干扰,必要时增加屏蔽措施。
    3. 温度超出范围
    - 将传感器安装在温度适中的位置,远离热源或散热装置。

    总结和推荐


    综上所述,Littelfuse 55310 Flat Pack Digital Hall Sensor 是一款高度可靠且易于集成的电子元器件。凭借其卓越的抗干扰能力、长寿命以及宽广的工作温度范围,该产品非常适合需要高性能传感器的应用场景。对于追求稳定性和耐用性的用户而言,Littelfuse 55310 是一个理想的选择。强烈推荐将其应用于车辆、工业自动化和消费电子等领域。
    如果您正在寻找一款高性能、灵活且耐用的霍尔效应传感器,Littelfuse 55310 绝对值得一试!
    © 2015 Littelfuse, Revised: 11/02/15

55310-00-02-A参数

参数
分辨率 -
最小工作供电电压 4.75V
轴类型 -
输出类型 Current
感应范围 -
最大供电电流 -
最大输出电流 20mA
典型带宽 -
最大工作供电电压 24V
安装方式 导线安装,法兰安装
零件状态 停产
包装方式 盒装

55310-00-02-A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

55310-00-02-A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 霍尔传感器 LITTELFUSE 55310-00-02-A 55310-00-02-A数据手册

55310-00-02-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
