57065-000

产品分类: 霍尔传感器
厂牌: LITTELFUSE
产品描述: Actuator, Threaded Bar, For Industrial Process Control
供应商型号: 1503577
供应商: 海外现货
标准整包数: 1

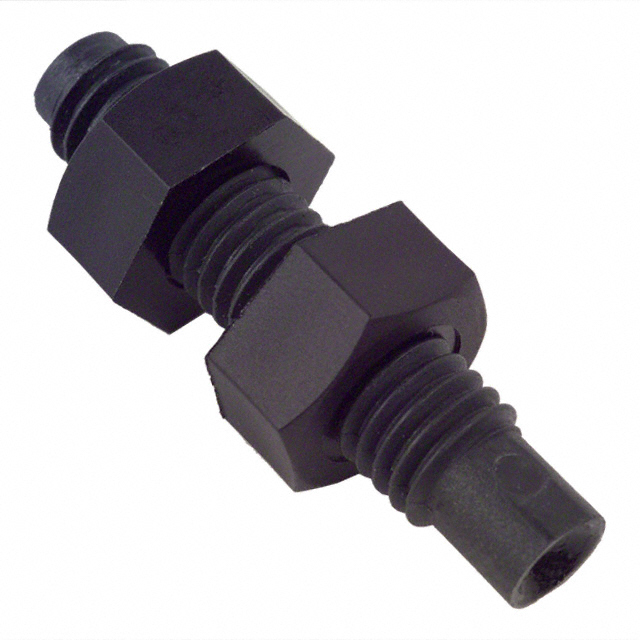

LITTELFUSE 霍尔传感器 57065-000

57065-000概述

    # 磁性执行器技术手册

    产品简介


    Littelfuse 提供了一系列磁性执行器,这些执行器具有形状与配套传感器相似的封装。此外,Littelfuse 还提供了一系列裸磁铁,这些磁铁采用了不同等级的材料,包括陶瓷(铁氧体)、铝镍钴(AlNiCo)和钕铁硼(NdFeB)。这些磁性执行器和磁铁适用于多种应用场景,从简单的终端安装到复杂的高温度应用环境。

    技术参数


    矩形执行器
    - 型号:H-31
    - 尺寸:12.70 mm x 1.60 mm x 1.60 mm
    - 材料:AlNiCo-5
    - 剩磁:10,900 高斯
    - 矫顽力:620 奥斯特
    - 最大工作温度:450°C
    - 型号:H-32
    - 尺寸:25.40 mm x 4.80 mm x 4.80 mm
    - 材料:AlNiCo-5
    - 剩磁:10,900 高斯
    - 矫顽力:620 奥斯特
    - 最大工作温度:450°C
    - 型号:H-40
    - 尺寸:7.62 mm x 3.18 mm x 3.18 mm
    - 材料:NdFeB 45H
    - 剩磁:13,300 高斯
    - 矫顽力:11,800 奥斯特
    - 最大工作温度:120°C
    圆柱形执行器
    - 型号:H-36
    - 尺寸:直径 4.60 mm x 长度 25.40 mm
    - 材料:AlNiCo-5
    - 剩磁:12,800 高斯
    - 矫顽力:640 奥斯特
    - 最大工作温度:450°C
    - 型号:57060
    - 尺寸:直径 5.10 mm x 长度 15.24 mm
    - 材料:AlNiCo-5
    - 剩磁:11,000 高斯
    - 矫顽力:620 奥斯特
    - 最大工作温度:105°C

    产品特点和优势


    这些磁性执行器和磁铁的独特之处在于其出色的材料选择和广泛的工作温度范围。它们适合于各种应用,特别是那些需要高性能和可靠性的环境。AlNiCo 材料具有良好的温度稳定性和较高的剩磁,而 NdFeB 材料则提供了更强的磁场和更小的体积。这些特性使得它们在市场上具备很强的竞争优势。

    应用案例和使用建议


    应用案例
    - 终端安装传感器:57105 型号执行器用于终端法兰安装传感器,适合于需要高剩磁的应用。
    - PCB 安装传感器:57045 和 57050 型号执行器适用于过模封 PCB 安装,特别适合空间有限的应用。
    使用建议
    - 在高温度环境下使用时,优先选择 NdFeB 或 AlNiCo-5 材料的执行器,以确保长期稳定性。
    - 对于精密测量应用,建议使用高剩磁和矫顽力的执行器,如 H-40 和 H-36 型号。
    - 确保安装表面平整,避免磁铁受外力干扰导致性能下降。

    兼容性和支持


    - 兼容性:这些磁性执行器和磁铁可以与其他标准传感器和设备轻松配合使用。
    - 支持和维护:Littelfuse 提供全面的技术支持和售后服务,包括产品咨询、故障诊断和技术培训。

    常见问题与解决方案


    - 问题:磁性执行器在高温下失效。
    - 解决方案:检查所选材料是否符合应用温度要求,优先选择 NdFeB 或 AlNiCo-5 材料的执行器。

    - 问题:执行器固定不稳定。
    - 解决方案:确保安装表面平整且无杂质,使用适当的固定方式。

    总结和推荐


    Littelfuse 的磁性执行器系列以其多样化的材料选择和广泛的适用温度范围成为市场的佼佼者。它们在高精度测量和恶劣环境下的表现尤为突出。无论是需要强磁场还是高温稳定性的应用,这些磁性执行器都能满足需求。强烈推荐在需要高性能磁性元件的应用中使用这些执行器。
    通过细致的技术规格和丰富的应用实例,可以看出这些磁性执行器在多领域应用中均表现出色。无论是在工业自动化、汽车电子还是医疗设备中,都能找到合适的型号。

57065-000参数

参数
最大工作供电电压 -
分辨率 -
轴类型 -
最大供电电流 -
最大输出电流 -
输出类型 -
感应范围 -
最小工作供电电压 -
典型带宽 -
长*宽*高 38mm(长度)
通用封装 MAGNET
安装方式 螺纹安装
零件状态 在售
包装方式 散装

57065-000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

57065-000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 霍尔传感器 LITTELFUSE 57065-000 57065-000数据手册
