TRF250-120U-2

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 1s 240mA 6Ω 60V 16Ω 3A 120mA 通孔安装 6mm*3.8mm*10mm
供应商型号: TRF250-120U-2TR-ND
供应商: Digi-Key
标准整包数: 1500

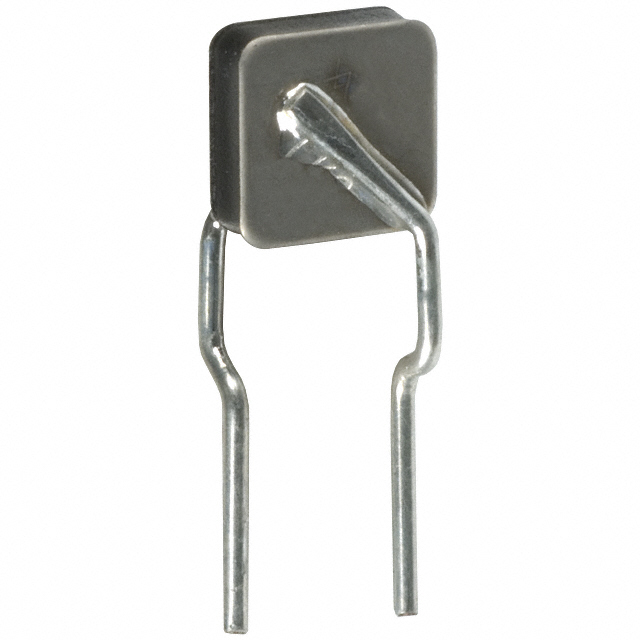

LITTELFUSE PTC可复位保险丝 TRF250-120U-2

TRF250-120U-2概述

    PolySwitch® TRF250-120U PTC Devices 技术手册

    1. 产品简介


    PolySwitch® TRF250-120U 是一款过电流保护装置(Overcurrent Protection Device),主要应用于防止电路过载。该装置属于正温度系数热敏电阻(PTC Devices),具有可靠的自我保护功能。适用于多种电子设备,如电信设备、网络设备和消费电子产品,以确保电路的安全运行。

    2. 技术参数


    - 尺寸:长6.0mm~10.0mm,宽3.8mm~4.7mm,高5.0mm~6.0mm
    - 性能评级:
    - 额定保持电流:0.120A
    - 额定跳闸电流:0.240A
    - 阻抗范围:6.0Ω ~ 10.0Ω
    - 操作温度范围:-40°C ~ 85°C
    - 跳闸时间:1秒
    - 最大工作电压:60VDC
    - 最大中断电流:3ARMS
    - 功率耗散:0.7W ~ 0.8W
    - 适用部分描述:
    - TRF250-120U:散装
    - TRF250-120U-2:散装

    3. 产品特点和优势


    - 快速响应:TRF250-120U 在检测到异常电流时能够迅速跳闸,有效防止过载造成的损害。
    - 耐久性强:可承受高达1.5kV的雷击冲击,符合ITU-T K.20标准,有助于设备通过Telcordia GR1089内建筑要求。
    - 环境适应性强:能够在广泛的温度范围内(-40°C ~ 85°C)稳定工作。
    - 环保材料:符合RoHS和ELV标准,无铅化设计,符合绿色生产的要求。

    4. 应用案例和使用建议


    - 应用场景:适用于电信设备、网络设备、消费电子产品等需要过电流保护的场合。
    - 使用建议:
    - 确保在设备安装前进行适当的测试,以验证其在预期环境下的性能。
    - 请根据设备的最大工作电压和电流选择合适的型号。
    - 定期检查设备的温度和电流状况,确保设备安全运行。

    5. 兼容性和支持


    - 认证机构:UL(文件编号E74889)、CSA(文件编号78165C)、TUV。
    - 参考文档:PS300,ITU-T K.20。
    - 厂商支持:Littelfuse提供相应的技术支持和售后服务,确保用户能够及时获得所需帮助。

    6. 常见问题与解决方案


    - 问题1:设备在正常工作状态下频繁跳闸。
    - 解决方案:检查电路是否存在过载现象,或更换额定电流更高的型号。
    - 问题2:设备无法正常启动。
    - 解决方案:检查电源输入电压是否符合要求,确保接线正确。
    - 问题3:设备阻抗异常高。
    - 解决方案:更换新的设备,确保其符合规定的阻抗范围。

    7. 总结和推荐


    总体来说,PolySwitch® TRF250-120U 是一款高性能的过电流保护装置,适用于多种电子设备,具有可靠的安全保障。其出色的性能和广泛的应用范围使其在市场上具备很强的竞争力。如果您正在寻找一种高效的过电流保护解决方案,强烈推荐使用PolySwitch® TRF250-120U。

TRF250-120U-2参数

参数
最小初始态电阻值
最大跳断后电阻值 16Ω
跳闸时间 1s
最大电压 60V
保持电流 120mA
跳闸电流 240mA
冷电阻 -
最大额定电流 3A
长*宽*高 6mm*3.8mm*10mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

TRF250-120U-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TRF250-120U-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE TRF250-120U-2 TRF250-120U-2数据手册

TRF250-120U-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
