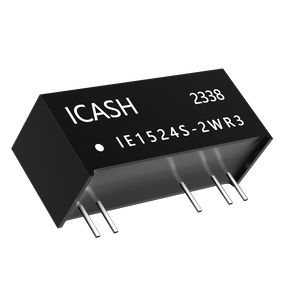

IE1524S-2WR3

产品分类: DC-DC模块
厂牌: ICASH/微高电子
产品描述:
供应商型号: SG-IE1524S-2WR3
供应商: 云汉优选
标准整包数: 1
ICASH/微高电子 DC-DC模块 IE1524S-2WR3

IE1524S-2WR3概述

    电子元器件产品技术手册:电源转换模块

    产品简介


    本产品系列为一系列DC-DC转换模块,型号包括IE0505S-2WR3、IE0509S-2WR3、IE0512S-2WR3、IE0515S-2WR3、IE1205S-2WR3、IE1209S-2WR3、IE1212S-2WR3、IE1215S-2WR3、IE2405S-2WR3、IE2409S-2WR3、IE2412S-2WR3、IE2415S-2WR3等。这些模块主要用于将不同的输入电压转换成所需的输出电压,适用于工业控制、通信设备、医疗仪器等多个领域。

    技术参数


    - 输入电压范围:
    - IE05xxS-2WR3: 5VDC ±10%
    - IE12xxS-2WR3: 12VDC ±10%
    - IE24xxS-2WR3: 24VDC ±10%
    - 输出电压:±5V、±9V、±12V、±15V
    - 额定功率:2W
    - 效率:最高可达90%
    - 隔离耐压:1500VDC
    - 工作温度范围:-40℃至+85℃
    - 储存温度范围:-55℃至+125℃
    - 纹波及噪声:最大20mVp-p
    - 输入电压调整率:±0.02% / °C
    - 负载调整率:±0.02% / °C
    - 绝缘电阻:≥1000MΩ @ 500VDC
    - 共模抑制比:60dB
    - 浪涌保护:6kV接触放电、8kV空气放电
    - 振动耐受性:5g,频率范围10-150Hz,持续时间30分钟
    - 尺寸:27.50 x 9.50 x 12.00 mm (典型值)

    产品特点和优势


    - 高可靠性:通过严格的温度、振动和冲击测试,确保在恶劣环境下稳定运行。
    - 紧凑设计:体积小巧,适合空间有限的应用场合。
    - 宽输入电压范围:适应多种电源输入,增加灵活性。
    - 高效率:降低能耗,提高能源利用率。
    - 可持续短路保护:在短路情况下自动断开,防止损坏。
    - 低纹波和噪声:提供稳定的输出电压,适用于对噪声敏感的应用。
    - 宽工作温度范围:能够在极端环境中可靠运行。

    应用案例和使用建议


    - 工业控制:适用于需要稳定电压输出的自动化设备。
    - 通信设备:为各种通信设备提供可靠的电源转换。
    - 医疗仪器:提供稳定、可靠的电源供应,确保设备正常运行。
    - 安防系统:适用于需要稳定电源的安防设备。
    使用建议:
    - 在安装时,确保散热良好,避免过热。
    - 使用时需注意输入电压范围,超出范围可能导致模块损坏。
    - 在连接负载时,确保负载不超过额定输出功率,以免引起过载。

    兼容性和支持


    - 兼容性:适用于多种标准接口,易于集成到现有系统中。
    - 支持和服务:提供详细的用户手册和技术支持,帮助用户快速上手和解决问题。

    常见问题与解决方案


    - 问题:模块启动后输出电压不稳定。
    - 解决方案:检查输入电压是否在额定范围内,同时确保接地良好。
    - 问题:模块发热严重。
    - 解决方案:检查散热条件是否良好,必要时添加散热片或风扇辅助散热。
    - 问题:输出电压波动较大。
    - 解决方案:检查负载是否超出了模块的额定输出能力,适当减小负载。

    总结和推荐


    这款DC-DC转换模块具有高效、稳定、可靠的特性,在工业控制、通信设备等领域有着广泛的应用前景。其紧凑的设计、宽泛的工作温度范围和可靠的短路保护使其成为各类应用的理想选择。我们强烈推荐此款产品用于需要稳定、可靠电源供应的场合。无论是新项目的开发还是现有系统的升级,这款转换模块都是值得信赖的选择。如果您在选型或使用过程中有任何疑问,可以随时联系我们的技术支持团队获得帮助。

IE1524S-2WR3参数

参数
特性 -
输出电压 -
转换效率 -
输入电压最小值 -
输入电压最大值 -
输出电压组数 -
输出方式 -
输出电流最大值 -
散热方式 -
最大容性负载 -
输出总功率 -
开关频率 -
类型 -
