IB2424LS-1WR3

产品分类: DC-DC模块
厂牌: ICASH/微高电子
产品描述:
供应商型号: SG-IB2424LS-1WR3
供应商: 云汉优选
标准整包数: 1

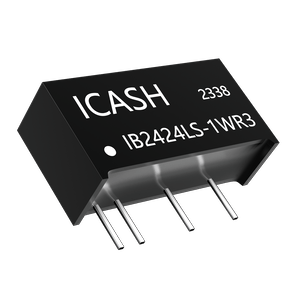

ICASH/微高电子 DC-DC模块 IB2424LS-1WR3

IB2424LS-1WR3概述

    IBLS-1WR3 系列 DC-DC 模块电源技术手册

    1. 产品简介


    IBLS-1WR3 系列是一类用于分布式电源系统的高性能 DC-DC 转换器模块,主要应用于产生与输入电源隔离的电源。适用于多种类型的电路,包括纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等。这款模块具备强大的稳定性和可靠性,能够在各类工业和通信环境中发挥关键作用。

    2. 技术参数


    | 参数 | 值 |

    | 输出功率 | 1 W |
    | 输入电压范围 | 3.3V 至 24V |
    | 输出电压范围 | 3.3V 至 15V |
    | 最大输出电流 | 6mA 至 69mA |
    | 转换效率 | 73% 至 86% |
    | 隔离电压 | 3000VDC |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 存储温度范围 | -55℃ 至 +125℃ |
    | 绝缘电阻 | ≥1000MΩ |
    | 最大输入纹波电压 | ≤150mVp-p |
    | EMC特性 | 符合 CISPR32/EN55032 CLASS B |
    | EMS特性 | 正常功率下,抗干扰能力达到 IEC/EN61000-4-2 标准 |

    3. 产品特点和优势


    - 高隔离度:采用先进的电路设计和封装技术,确保了高隔离度的电源输出,减少电磁干扰和噪声。
    - 宽输入电压范围:能够适应多种不同的输入电压,适用性强。
    - 优良的转换效率:最高转换效率达到 86%,有效降低了能源损耗。
    - 可靠的输出稳定性:输出电压纹波小,适合对电源质量要求较高的应用场合。
    - 宽工作温度范围:能够在极端温度条件下稳定工作,提高了应用的可靠性和灵活性。

    4. 应用案例和使用建议


    应用案例:
    - 纯数字电路:适用于需要高精度电源的微处理器和其他数字电路。
    - 低频模拟电路:为传感器和其他模拟信号处理电路提供稳定的电源。
    - 继电器驱动电路:用于驱动高压继电器,提高电路的可靠性和安全性。
    - 数据交换电路:在数据通信系统中提供稳定的电源,保障数据传输的稳定性。
    使用建议:
    - 在选择具体型号时,根据实际需求确定输入电压和输出电压。
    - 为了更好地散热,建议将模块安装在散热片或其他散热装置上。
    - 使用时注意输入电压和输出负载之间的匹配,避免过载导致模块损坏。

    5. 兼容性和支持


    IBLS-1WR3 系列与市场上主流的控制系统和电路板具有良好的兼容性,方便集成到现有的系统中。制造商提供了详尽的技术文档和支持服务,帮助用户快速上手并解决可能出现的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在允许范围内,调整输入电压。 |
    | 纹波过大 | 确保所有接线牢固,检查输出滤波电容是否正常。 |
    | 过热保护 | 检查散热措施是否足够,适当降低负载或增加散热。 |

    7. 总结和推荐


    IBLS-1WR3 系列 DC-DC 模块电源凭借其高效率、高隔离度和宽工作温度范围等优势,在多种应用场景中表现优异。其出色的性能使其成为分布式电源系统的理想选择。鉴于其稳定可靠的特性,我们强烈推荐使用该系列产品,尤其是在对电源质量要求高的应用场景中。
    希望这份技术手册能够为您提供有价值的参考信息,如果您有任何疑问或需要进一步的支持,请随时联系技术支持团队。

IB2424LS-1WR3参数

参数
输入电压最小值 -
输出电压 -
散热方式 -
输出电压组数 -
转换效率 -
输出电流最大值 -
特性 -
输出总功率 -
开关频率 -
最大容性负载 -
输入电压最大值 -
输出方式 -
类型 -
