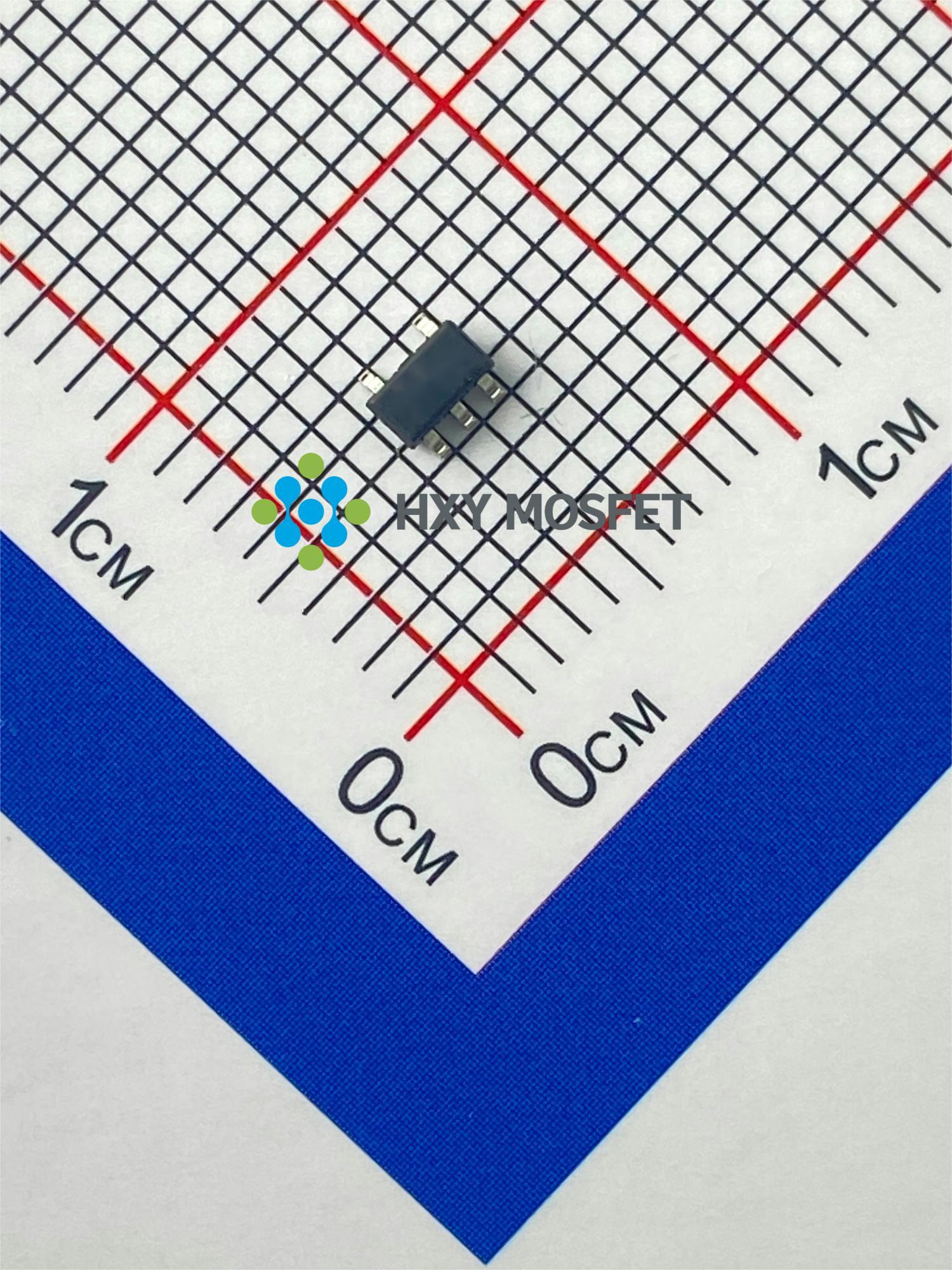

OPA333AIDBVR

产品分类: 运算放大器
产品描述: 描述: 这款单路精密运算放大器采用小型SOT-23-5L封装,专为高精度应用设计。其拥有超低的2uV输入失调电压和仅70pA的输入偏置电流,确保了卓越的精度和极低的噪声性能。尽管压摆率0.16V/us提供了稳定平缓的响应速度,但其在低速信号处理及高精度测量领域表现出色,是对精度要求严苛的应用场合的理想选择。
供应商型号: OPA333AIDBVR SOT-23-5L
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 运算放大器 OPA333AIDBVR

OPA333AIDBVR概述


    产品简介


    OPA333系列运算放大器是高性能、低功耗的零漂移运算放大器。它主要用于精密电流感应、电阻热探测器、温度、位置及压力传感器等应用。此外,它还广泛应用于医疗设备、电子秤、应变片放大器和热电偶放大器等领域。

    技术参数


    - 精度特性:最大输入失调电压为±10μV,最大温度漂移为±50nV/℃。
    - 增益带宽积:350kHz。
    - 摆率:0.22V/μs。
    - 电源抑制比(PSRR):最小值为112dB。
    - 共模抑制比(CMRR):最小值为112dB。
    - 噪声特性:输入电压噪声典型值为1.1μVpp。
    - 供电范围:1.8V至5.5V。
    - 工作温度范围:-40℃至+125℃。

    产品特点和优势


    - 高精度:具备低输入失调电压和极低漂移,保证信号处理的高度精确。
    - 高带宽和快速响应:在维持低功耗的同时,实现了350kHz的带宽和0.22V/μs的摆率,确保快速响应时间。
    - 温度稳定性和鲁棒性:-40℃到+125℃的工作温度范围,增强了在极端环境下的适应能力。
    - 集成保护:内置电磁干扰(EMI)滤波器,提供高水平的静电放电(ESD)防护,增强电路的抗干扰能力和可靠性。

    应用案例和使用建议


    - 应用案例:适用于精密电流传感、电阻热探测器和医疗设备中。
    - 使用建议:在安装过程中应注意避免温度梯度和散热,以减少热电效应的影响。同时,通过增加外部补偿电路,可以提高对大容性负载的驱动能力,防止过冲和振荡现象。

    兼容性和支持


    - 兼容性:OPA333系列运算放大器适用于多种封装形式,如SOT-23-5L、SOP-8、MSOP-8等,便于在不同应用中灵活选用。
    - 支持和服务:厂家提供了详尽的技术文档和支持服务,帮助用户进行电路设计和调试。

    常见问题与解决方案


    - 问题1:输出端出现饱和状态怎么办?
    - 解决方案:增加一个外置电阻(RISO),并将此电阻串接在运放输出端与负载之间。这样可以稳定输出电压并加快恢复速度。

    - 问题2:如何避免由于高频率干扰导致的直流偏移?
    - 解决方案:确保输入引脚不受高频信号干扰。可通过添加RC网络的方式设置低通滤波器来过滤高频信号。

    总结和推荐


    总体而言,OPA333系列运算放大器凭借其高精度、低功耗、宽温操作范围和优良的电磁兼容性,在精密仪器和测量系统中表现卓越。尤其适合要求高精度和可靠性的应用场景。考虑到其优秀的性能指标和广泛的适用性,我强烈推荐使用这款产品。

OPA333AIDBVR参数

参数
-3db带宽 -
电路数 -
放大器类型 -
输出类型 -
最大工作供电电压 -
通道数量 -
电流 - 输入偏置 -
典型压摆率 -
Vos - 输入偏置电压 -
典型输入噪声电压密度 -
关闭 -
典型增益带宽 -
典型供电电流 -
CMRR - 共模抑制比 -
最小工作供电电压 -
每个通道的输出电流 -
通用封装 SOT-23-5L

OPA333AIDBVR厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

OPA333AIDBVR数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 运算放大器 HXY MOSFET/深圳华轩阳电子 OPA333AIDBVR OPA333AIDBVR数据手册

OPA333AIDBVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.62
9000+ ¥ 1.593
15000+ ¥ 1.5525
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 4860
