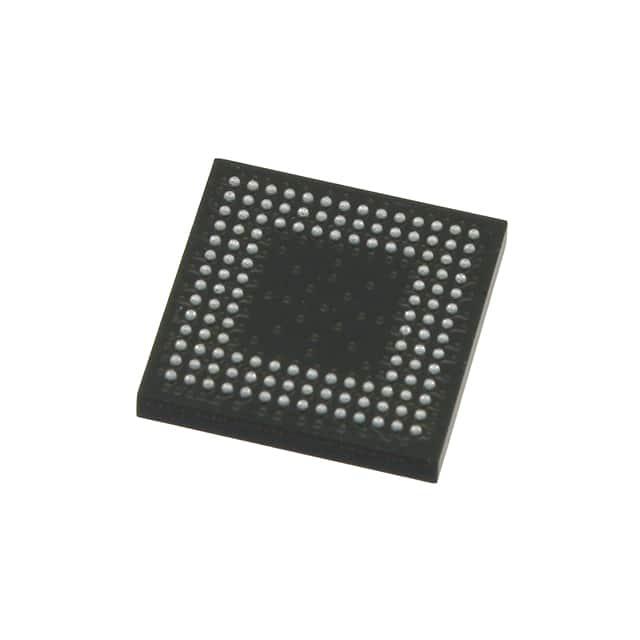

LCMXO2-2000ZE-1MG132I

产品分类: 可编程逻辑器件(PLD)
产品描述: 系统内可编程 1.14V 11.39ns 1.26V BGA 贴片安装 8mm(长度)*8mm(宽度)
供应商型号: 842-XO22000ZE1MG132I
供应商: Mouser
标准整包数: 1
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LCMXO2-2000ZE-1MG132I

LCMXO2-2000ZE-1MG132I概述

    MachXO2™ Family: Comprehensive Technical Overview

    1. 产品简介


    MachXO2™ 家族是低功耗且即时启动的PLD(可编程逻辑器件)系列,包含六种设备,具有从256到6864个查找表(LUTs)的不同密度。这些设备不仅具备基于LUT的低成本可编程逻辑,还配备了嵌入式块RAM(EBR)、分布式RAM、用户闪存内存(UFM)、锁相环(PLLs)和预工程化的源同步I/O支持。MachXO2™ 家族广泛应用于低成本、高容量的消费和系统应用。

    2. 技术参数


    以下是MachXO2™家族的详细技术参数:
    - 逻辑架构: 包含256至6864个LUT4,18至334个输入/输出端口。
    - 低功耗特性: 使用先进的65纳米低功耗工艺,最低待机功耗仅为22微瓦。
    - 嵌入式及分布存储: 配备最高达240千比特的sysMEM™嵌入式块RAM和最高达54千比特的分布式RAM。
    - 用户闪存内存: 配备最高达256千比特的用户闪存内存,支持100,000次写入周期。
    - 预工程化源同步I/O: 支持DDR寄存器、专用分频逻辑和7:1分频。
    - 高性能、灵活的I/O缓冲: 支持多种接口标准,包括LVCMOS 3.3/2.5/1.8/1.5/1.2、LVTTL、PCI、LVDS、MLVDS、RSDS、LVPECL、SSTL 25/18和HSTL 18。
    - 灵活的片上时钟: 拥有八路主时钟,支持两个边缘时钟和两个模拟PLL。
    - 非易失性、可无限重新配置: 瞬间启动时间在微秒级,支持JTAG、SPI和I2C编程方式。
    - 转置重配置(TransFR™): 可在系统运行时进行逻辑更新。
    - 增强的系统级支持: 集成了SPI、I2C、定时计数器等功能。
    - 广泛的封装选项: 提供多种封装选择,包括TQFP、WLCSP、ucBGA、csBGA、caBGA、ftBGA、fpBGA和QFN。

    3. 产品特点和优势


    - 多功能逻辑架构: 提供从256到6864个LUT4的多种选择,满足不同密度需求。
    - 超低功耗: 使用先进的低功耗工艺,最小化功耗。
    - 高度集成的存储单元: 提供嵌入式块RAM和分布式RAM,支持大量数据存储。
    - 预工程化的I/O支持: 支持多种高速数据传输协议,简化设计复杂度。
    - 高可靠性配置: 支持双引导和远程现场升级,确保系统稳定运行。
    - 全面的封装选项: 支持多种封装,适应不同应用场景的需求。

    4. 应用案例和使用建议


    - 消费者电子: 如智能家居设备,利用其低功耗和高性能的特点。
    - 工业控制系统: 利用其丰富的接口标准,适用于自动化设备和传感器集成。
    - 通信设备: 利用其高可靠性配置和强大的I/O支持,适用于网络通信设备。
    使用建议:
    - 在设计时考虑功耗管理,使用低功耗模式以延长设备寿命。
    - 充分利用预工程化I/O支持,简化硬件设计流程。
    - 利用丰富的软核IP库加速开发进程,提高整体开发效率。

    5. 兼容性和支持


    - 兼容性: 所有设备在电源电压除外的情况下互相兼容且引脚兼容。
    - 支持: Lattice提供了多种设计工具和免费的参考设计IP模块,帮助用户高效实施复杂设计。

    6. 常见问题与解决方案


    - 问题1: 设备无法正确配置。
    - 解决方案: 检查配置文件是否正确,确保通过JTAG、SPI或I2C接口进行配置。
    - 问题2: 功耗过高。
    - 解决方案: 使用低功耗模式并检查电路设计是否合理。
    - 问题3: 存储访问问题。
    - 解决方案: 确保正确的地址和控制信号,并检查相关配置是否正确。

    7. 总结和推荐


    MachXO2™ 家族是一款具备高性能、低功耗和灵活性的可编程逻辑器件。它的多功能逻辑架构、丰富的I/O支持和广泛的封装选项使其成为广泛应用的理想选择。其低功耗特性、高可靠性配置和支持双引导的特性,使它在市场上具有很高的竞争力。因此,我们强烈推荐使用MachXO2™ 家族的产品。
    这份文章全面介绍了MachXO2™家族的各个方面,从产品特点、技术参数到实际应用案例,都进行了详细的说明和分析,为潜在用户提供了全面的技术参考和使用指导。

LCMXO2-2000ZE-1MG132I参数

参数
最大传输延迟时间 11.39ns
最大工作供电电压 1.26V
最小工作供电电压 1.14V
可编程类型 系统内可编程
宏单元数 -
长*宽*高 8mm(长度)*8mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

LCMXO2-2000ZE-1MG132I厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

LCMXO2-2000ZE-1MG132I数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LATTICE SEMICONDUCTOR LCMXO2-2000ZE-1MG132I LCMXO2-2000ZE-1MG132I数据手册

LCMXO2-2000ZE-1MG132I封装设计

查看详情并下载
Symbol
Footprint
3D Model
