首页  >  产品百科  >  GAL16LV8D-5LJ

GAL16LV8D-5LJ

产品分类: 可编程逻辑器件(PLD)
产品描述: EEPLD 8 LCC 贴片安装 8.96mm(长度)*8.96mm(宽度)
供应商型号: CY-GAL16LV8D-5LJ
供应商: Avnet
标准整包数: 1

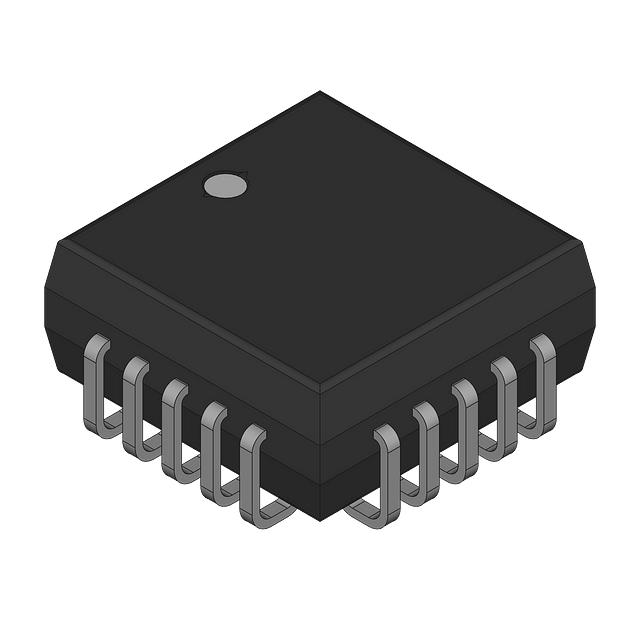

LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) GAL16LV8D-5LJ

GAL16LV8D-5LJ概述

    # GAL16LV8 Low Voltage E2CMOS PLD 技术手册

    1. 产品简介


    基本介绍
    GAL16LV8(可编程逻辑器件)是Lattice Semiconductor公司推出的一款基于低电压E2CMOS技术的高性能PLD(可编程逻辑器件)。GAL16LV8系列包括GAL16LV8C和GAL16LV8D两个版本,支持3.3V电源电压,并兼容5V输入信号。GAL16LV8采用行业标准的16V8架构,支持复杂的逻辑设计,广泛应用于各种嵌入式系统、通信设备以及图形处理等领域。
    主要功能
    - 高性能E2CMOS技术:最大传播延迟时间为3.5ns,最大频率可达250MHz。
    - 支持多种输出逻辑模式:包括简单、复杂和寄存器模式。
    - 可编程输出极性:每个输出引脚均可配置为高电平或低电平有效。
    - 数据保持时间长达20年,支持高达100次擦写循环。
    应用领域
    - 粘合逻辑设计(Glue Logic)
    - DMA控制
    - 状态机控制
    - 高速图形处理
    - 标准逻辑速度升级

    2. 技术参数


    性能参数
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 传播延迟时间 | 1 | 3.5 | 15 | ns |
    | 输出延迟时间 | 1 | 2.5 | 3 | ns |
    | 输入低电平电压 | 0 | 0.8 | - | V |
    | 输入高电平电压 | 2 | 5.25 | - | V |
    | 输出低电平电压 | - | 0.4 | - | V |
    | 输出高电平电压 | 2.4 | - | - | V |
    工作环境
    - 商业级温度范围:0°C 至 75°C
    - 工作电压范围:3.0V 至 3.6V

    3. 产品特点和优势


    特点
    - 高性能:支持高达250MHz的工作频率,满足高速应用需求。
    - 高可靠性:具有数据保持时间和多次擦写能力。
    - 灵活性:支持多种输出逻辑模式,可根据具体应用需求进行灵活配置。
    优势
    - 广泛兼容性:支持3.3V和5V输入信号,适用于多种应用场景。
    - 易用性:通过编程软件即可轻松实现逻辑功能配置,无需手动设置架构控制位。
    - 经济高效:低功耗设计,适合电池供电设备。

    4. 应用案例和使用建议


    应用案例
    - 粘合逻辑设计:GAL16LV8可用于连接不同接口类型的芯片,例如将3.3V接口芯片与5V接口芯片连接在一起。
    - 状态机控制:适用于需要复杂状态转换的应用场景,如通信协议栈的实现。
    使用建议
    - 在设计中合理分配资源,避免不必要的逻辑复杂度。
    - 注意电源管理和散热问题,确保器件稳定运行。

    5. 兼容性和支持


    兼容性
    GAL16LV8与大多数标准TTL逻辑器件兼容,能够无缝集成到现有系统中。此外,其支持多种编程工具,方便用户快速开发和测试。
    支持和服务
    Lattice Semiconductor提供全面的技术支持,包括详细的文档资料、在线论坛以及专业的客户服务团队。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 器件无法正常工作 | 检查电源电压是否符合要求 |
    | 输出信号不稳定 | 调整电路板上的去耦电容 |
    | 程序加载失败 | 确认编程工具版本是否匹配 |

    7. 总结和推荐


    综合评估
    GAL16LV8以其高性能、高可靠性和灵活性成为PLD市场的佼佼者。其独特的E2CMOS技术和丰富的功能使其在粘合逻辑设计和状态机控制等领域表现出色。
    推荐结论
    强烈推荐使用GAL16LV8系列器件,特别是在需要高性能和多功能性的场合。然而,由于所有设备均已停产,请联系Rochester Electronics获取可用库存。对于新项目,建议考虑其他替代品以确保长期供应。

GAL16LV8D-5LJ参数

参数
可编程类型 EEPLD
宏单元数 8
最大传输延迟时间 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 8.96mm(长度)*8.96mm(宽度)
通用封装 LCC
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

GAL16LV8D-5LJ厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

GAL16LV8D-5LJ数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LATTICE SEMICONDUCTOR GAL16LV8D-5LJ GAL16LV8D-5LJ数据手册

GAL16LV8D-5LJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.3936 ¥ 28.1816
50+ $ 3.2473 ¥ 27.6872
100+ $ 3.1888 ¥ 27.44
300+ $ 3.1596 ¥ 27.1928
500+ $ 3.1303 ¥ 26.9456
1000+ $ 3.0426 ¥ 25.7095
5000+ $ 3.0426 ¥ 25.7095
库存: 1064
起订量: 36 增量: 1
交货地:
最小起订量为:25
合计: ¥ 704.54
直接购买
加入购物车
