LFXP2-8E-5FTN256C

产品描述: 221Kbit 8000 1000 1.14V 1.26V BGA 贴片安装 17mm(长度)*17mm(宽度)
供应商型号: LFXP2-8E-5FTN256C
供应商: 国内现货
标准整包数: 50

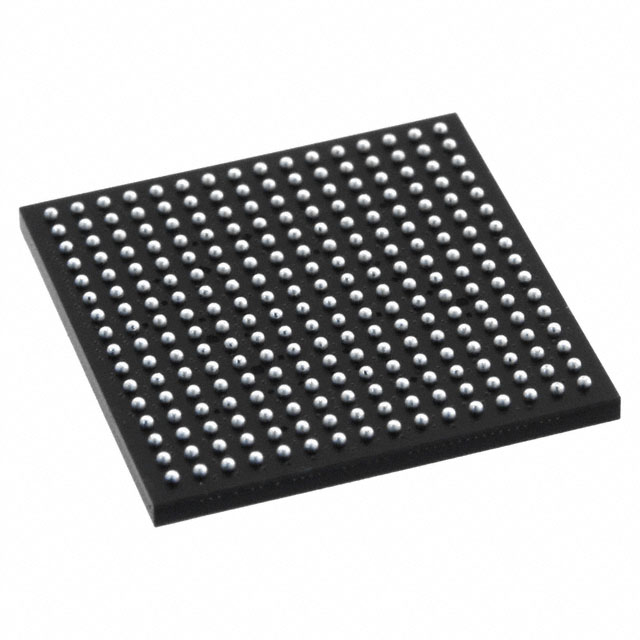

LATTICE SEMICONDUCTOR 现场可编程门阵列(FPGA) LFXP2-8E-5FTN256C

LFXP2-8E-5FTN256C概述

    LatticeXP2™ 家族产品概述

    产品简介


    LatticeXP2™ 家族是一款高度集成的FPGA(现场可编程门阵列)产品系列,具有灵活的架构和高性能的特点。LatticeXP2™ 主要功能包括即时启动、无限重构能力、嵌入式存储和数字信号处理能力。这些产品广泛应用于消费电子、通信、工业控制、汽车电子等领域。

    技术参数


    LatticeXP2™ 家族提供了丰富的技术规格,具体如下:
    - 内部资源
    - 查找表(LUT)数量:5K到40K
    - 分布式RAM:最多83Kbits
    - 嵌入式块RAM(EBR):最多885Kbits
    - 数字信号处理(DSP)块:3到8个
    - 18x18乘法器:最多32个
    - 时钟
    - 每个设备最多4个模拟锁相环(PLL)
    - I/O接口
    - 支持多种标准,如LVCMOS、SSTL、HSTL、PCI、LVDS、Bus-LVDS、MLVDS、LVPECL、RSDS
    - 电源
    - 供电电压:1.2V
    - 配置
    - SPI(主/从)启动闪存接口
    - 双启动图像支持
    - 硬件错误检测宏嵌入

    产品特点和优势


    LatticeXP2™ 家族的主要优势包括:
    - flexiFLASH架构:提供即时启动、无限重构、单芯片设计、嵌入式FlashBAK技术和安全设计。
    - Live Update技术:支持128位AES加密的固件更新,双启动技术,通过外部SPI实现安全升级。
    - sysDSP模块:每个设备包含多个高精度的乘法累加器,提供高性能信号处理能力。
    - 灵活的I/O缓冲区:支持多种标准,便于实现各种高速接口。
    - 系统级支持:符合IEEE 1149.1和IEEE 1532标准,提供JTAG端口和片上振荡器。

    应用案例和使用建议


    LatticeXP2™ 家族广泛应用于各种场合,例如:
    - 消费电子:用于显示控制器和视频解码器。
    - 通信设备:用于网络接口卡和无线通信设备。
    - 工业自动化:用于运动控制和传感器接口。
    - 汽车电子:用于车载信息娱乐系统和高级驾驶辅助系统。
    使用建议:
    - 在设计显示控制器时,可以利用其DDR/DDR2接口支持最高200MHz的显示频率。
    - 在处理高速信号时,可以选择高密度版本的设备以确保足够的处理能力和内存空间。

    兼容性和支持


    LatticeXP2™ 家族产品兼容多种电子元器件和设备,支持SPI、JTAG等接口,方便集成到现有系统中。Lattice公司提供了全面的技术支持和维护服务,确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    以下是常见的问题及其解决方案:
    - 问题:如何实现快速启动?
    - 解决方案:启用flexiFLASH架构中的即时启动功能,减少启动时间。
    - 问题:如何进行安全固件更新?
    - 解决方案:利用Live Update技术中的128位AES加密固件更新功能,确保更新过程的安全性。
    - 问题:如何实现高精度信号处理?
    - 解决方案:使用sysDSP模块中的乘法累加器进行复杂信号处理任务。

    总结和推荐


    LatticeXP2™ 家族凭借其高度灵活性、强大性能和广泛的兼容性,在各类应用中表现出色。对于需要高性能和多功能的场合,强烈推荐使用LatticeXP2™ 家族的产品。该家族的产品不仅能够满足当前的需求,还能为未来的升级和扩展提供强大的支持。

LFXP2-8E-5FTN256C参数

参数
总RAM位数 221Kbit
LAB/CLB数量 1000
逻辑元件数量 8000
最大工作供电电压 1.26V
最小工作供电电压 1.14V
长*宽*高 17mm(长度)*17mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LFXP2-8E-5FTN256C厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

LFXP2-8E-5FTN256C数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 现场可编程门阵列(FPGA) LATTICE SEMICONDUCTOR LFXP2-8E-5FTN256C LFXP2-8E-5FTN256C数据手册

LFXP2-8E-5FTN256C封装设计

查看详情并下载
Symbol
Footprint
3D Model
