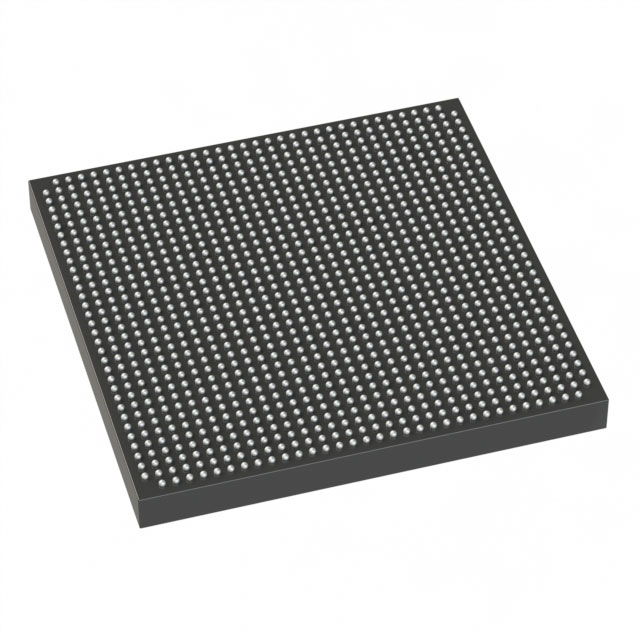

10AX090H3F34E2SG

厂牌: INTEL
产品描述: 7.0612793MB 900000 339620 870mV 930mV BGA 贴片安装 35mm*35mm*2.95mm
供应商型号: Q-10AX090H3F34E2SG
供应商: 国内现货
标准整包数: 0
INTEL 现场可编程门阵列(FPGA) 10AX090H3F34E2SG

10AX090H3F34E2SG概述

    Intel® Arria® 10 Device Overview

    1. 产品简介


    Intel® Arria® 10 是一系列高性能、低功耗的中端现场可编程门阵列(FPGA)和片上系统(SoC)。这些器件广泛应用于无线通信、有线通信、计算存储、广播和军事等领域,特别适合于高带宽应用及需要低功耗和高性能处理的应用场合。

    2. 技术参数


    Intel Arria 10 器件具备多种技术规格,以下为部分关键指标:
    - 技术工艺:采用 TSMC 的 20 纳米工艺技术,支持 0.82 V 低核心电压。
    - 封装类型:包括 1.0 mm 跳距的 FineLine BGA 封装和 0.8 mm 跳距的 Ultra Fineline BGA 封装。
    - 高性能 FPGA 布局:增强型 8 输入 ALM,改进多轨道路由架构以减少拥塞并提高编译时间。
    - 内部内存块:M20K 内存块提供硬错误纠正码(ECC),支持高达 15.00 兆比特(Mb)的嵌入式内存。
    - 内存控制器:支持 DDR4、DDR3 和 DDR3L,最大频率分别为 1,200 MHz / 2,400 Mbps、1,067 MHz / 2,133 Mbps。
    - 接口和高速 I/O 接口:支持高达 25.8 Gbps 的高速串行传输,集成 10GBASE-KR 和 40GBASE-KR4 FEC。
    - 时钟网络:提供高达 800 MHz 的布线操作频率,支持全局、区域和外围时钟网络。
    - 动态和部分重新配置:支持动态重配置和部分重配置,允许独立控制每个收发器通道的数据速率。

    3. 产品特点和优势


    Intel Arria 10 设备具有以下几个独特的功能和优势:
    - 增强的核心架构:采用 TSMC 的 20 纳米工艺技术,提供高达 60% 的性能提升。
    - 高带宽集成收发器:短距离速率达到 25.8 Gbps,背板能力达 12.5 Gbps,内置 10GBASE-KR 和 40GBASE-KR4 FEC。
    - 先进的逻辑整合和硬 IP 块:提供 8 输入自适应逻辑模块(ALM),最多 65.6 Mb 的嵌入式内存,以及可变精度的数字信号处理(DSP)块。
    - 第二代硬处理器系统(HPS):集成双核 ARM Cortex-A9 MPCore 处理器,支持超过 128 Gbps 的峰值带宽。
    - 高级电源节省:通过一套全面的先进电源节省功能,相比前一代中端 FPGA 降低 40% 的功耗,比高端 FPGA 降低 60% 的功耗。

    4. 应用案例和使用建议


    Intel Arria 10 器件适用于多种应用场景,例如:
    - 无线通信:适用于远程射频头的频道和开关卡、移动回传网络等。
    - 有线通信:可用于 40G/100G 多路复用器和转换器、100G 线路卡、桥接和聚合等。
    - 广播:适用于演播室切换、服务器和传输、视频会议等。
    - 计算和存储:用于闪存缓存、云计算服务器、服务器加速等。
    对于使用 Intel Arria 10 器件的系统,可以考虑以下建议:
    - 优化设计:合理分配 I/O 和内存资源,避免资源冲突。
    - 时序闭合:确保时钟网络和PLL正确配置,以实现最佳性能。

    5. 兼容性和支持


    Intel Arria 10 器件具备广泛的兼容性和强大的支持体系:
    - 与其他电子元器件的兼容性:支持现有的多种内存标准和外部接口,如 PCIe Gen1、Gen2 和 Gen3,方便集成到现有系统中。
    - 技术支持:厂商提供详细的文档和支持服务,确保用户能够充分利用其功能。如需帮助,请联系英特尔技术支持团队。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    - 时钟不稳定:检查时钟网络和PLL设置,确保时钟网络配置正确。
    - 资源不足:重新编译项目并优化逻辑布局,释放更多的逻辑资源。
    - 性能瓶颈:调整时序约束,优化时序路径,以减少延迟。

    7. 总结和推荐


    Intel Arria 10 设备凭借其出色的性能和功率效率,在中高端 FPGA 和 SoC 市场上具有显著的优势。推荐使用 Intel Arria 10 器件进行需要高性能和低功耗的应用开发。该系列器件适用于各种应用场景,从无线通信到有线通信,再到计算存储和军事应用,都能够提供卓越的性能和可靠性。

10AX090H3F34E2SG参数

参数
总RAM位数 7.0612793MB
LAB/CLB数量 339620
逻辑元件数量 900000
最大工作供电电压 930mV
最小工作供电电压 870mV
长*宽*高 35mm*35mm*2.95mm
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

10AX090H3F34E2SG厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

10AX090H3F34E2SG数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 10AX090H3F34E2SG 10AX090H3F34E2SG数据手册

10AX090H3F34E2SG封装设计

查看详情并下载
Symbol
Footprint
3D Model
