10CX150YF780I6G

厂牌: INTEL
产品描述: 1.300293MB 150000 54770 FBGA-780 贴片安装
供应商型号: MIK-10CX150YF780I6G
供应商: 海外现货
标准整包数: 1

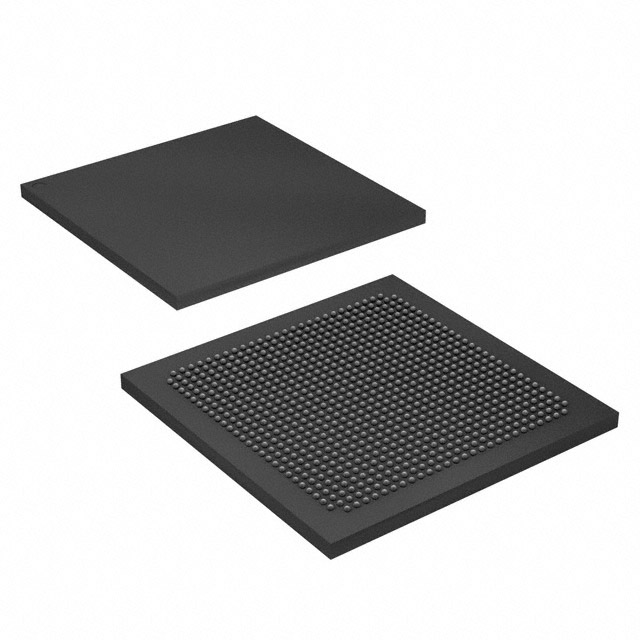

INTEL 现场可编程门阵列(FPGA) 10CX150YF780I6G

10CX150YF780I6G概述

    Intel® Cyclone® 10 GX Device Datasheet

    产品简介


    Intel® Cyclone® 10 GX Device 是一款专为高性能应用设计的现场可编程门阵列(FPGA)芯片。这些设备提供了广泛的功能,适用于通信、工业自动化、汽车和医疗设备等多个领域。主要功能包括高密度逻辑、高性能嵌入式内存、高性能收发器和先进的电源管理技术。Intel Cyclone 10 GX 系列产品提供多种速度等级选项,如 –E5(最快速度等级)和 –E6,以及工业级 –I5 和 –I6 速度等级。

    技术参数


    核心电气特性:
    - 电压范围:
    - 核心电压(VCC):0.87V 至 0.93V
    - 外围电路及收发器接口电压(VCCP):0.87V 至 0.93V
    - 嵌入式内存电压(VCCERAM):0.87V 至 0.93V
    - 配置引脚电压(VCCPGM):1.71V 至 1.89V
    - 电池备份电压(VCCBAT):1.71V 至 1.89V
    - I/O 缓冲器电压(VCCIO):2.85V 至 3.15V(3V I/O),2.375V 至 2.625V(2.5V I/O),1.71V 至 1.89V(1.8V I/O),1.425V 至 1.575V(1.5V I/O)
    - PLL 模拟电压调节器电压(VCCAPLL):1.71V 至 1.89V
    - 差分电压参考(VREFPADC):1.2475V 至 1.2525V
    绝对最大额定值:
    - 核心电压(VCC):-0.50V 至 1.21V
    - 周边电路及收发器接口电压(VCCP):-0.50V 至 1.21V
    - 嵌入式内存电压(VCCERAM):-0.50V 至 1.36V
    - 可编程电源技术和 I/O 预驱动电压(VCCPT):-0.50V 至 2.46V
    - 电池备份电压(VCCBAT):-0.50V 至 2.46V
    - 配置引脚电压(VCCPGM):-0.50V 至 2.46V
    - I/O 缓冲器电压(VCCIO):-0.50V 至 4.10V
    - LVDS I/O 电压:-0.50V 至 2.46V
    - PLL 模拟电压调节器电压(VCCAPLL):-0.50V 至 2.46V
    - 发射机电源电压(VCCTGXB):-0.50V 至 1.34V
    - 接收机电源电压(VCCRGXB):-0.50V 至 1.34V
    - 收发器输出缓冲电源电压(VCCHGXB):-0.50V 至 2.46V

    产品特点和优势


    特点:
    - 高密度逻辑: Intel Cyclone 10 GX 设备提供了高达数百万逻辑单元,使其能够处理复杂的设计需求。
    - 高性能嵌入式内存: 支持大容量的嵌入式内存,满足高速缓存和存储需求。
    - 高性能收发器: 高速收发器支持高达 12.5 Gbps 的数据传输速率,适用于高速通信应用。
    - 先进的电源管理: 配备了高效的电源管理机制,支持动态电压和频率调节(DVFS)。
    优势:
    - 灵活性: 可编程特性使得 Intel Cyclone 10 GX 设备适用于多种不同的应用场合。
    - 可靠性: 通过严格的可靠性测试和验证,确保设备在严苛的工作环境中也能正常运行。
    - 高性能: 高密度逻辑和高性能嵌入式内存使其成为高性能计算和通信系统的理想选择。

    应用案例和使用建议


    应用案例:
    - 通信系统: Intel Cyclone 10 GX 设备可以用于开发高速网络交换机、路由器和无线基站等设备。
    - 工业自动化: 在工业自动化中,它可以用于实现复杂的数据采集和控制系统。
    - 医疗设备: 适用于医疗成像和诊断设备中的图像处理和信号处理任务。
    使用建议:
    - 在设计过程中,确保所有电源电压在规定的范围内稳定运行,以避免过压或欠压的情况。
    - 使用适当的电源管理策略,例如动态电压和频率调节(DVFS),以优化功耗和性能。
    - 注意电源顺序和上电时序,确保所有电源按正确的顺序和时间要求上电,以避免损坏设备。

    兼容性和支持


    兼容性:
    - Intel Cyclone 10 GX 设备与其他 Intel FPGA 和半导体产品具有良好的兼容性。
    - 支持多种 I/O 标准和配置选项,确保与其他硬件和软件系统的无缝集成。
    支持:
    - Intel 提供详细的文档和支持资源,帮助用户快速了解设备特性和使用方法。
    - 用户可以通过 Intel 官方网站获取最新的设备规范和技术支持信息。

    常见问题与解决方案


    常见问题:
    - 电源问题: 如何正确设置电源电压?
    - 解决方案: 确保所有电源电压在推荐的操作范围内,并遵循电源顺序和上电时序要求。

    - 热管理问题: 如何管理设备温度?
    - 解决方案: 使用合适的散热片和冷却方案,确保设备在正常工作温度范围内运行。

    - 配置问题: 如何进行正确的设备配置?
    - 解决方案: 参考 Intel 提供的配置指南和文档,按照步骤进行配置操作。

    总结和推荐


    综合评估:
    - Intel Cyclone 10 GX 设备以其高密度逻辑、高性能嵌入式内存和高性能收发器等特性,在多个领域表现出色。
    - 严格的可靠性测试和丰富的支持资源使得该设备成为高性能计算和通信系统中的理想选择。
    推荐使用:
    - 推荐使用场景: Intel Cyclone 10 GX 设备特别适合需要高密度逻辑、高性能嵌入式内存和高速数据传输的应用。
    - 总体评价: 综合考虑其性能、可靠性和支持资源,强烈推荐使用 Intel Cyclone 10 GX 设备。
    希望这篇文章能够为您提供关于 Intel Cyclone 10 GX 设备的全面信息,并帮助您更好地理解和使用这一出色的电子元器件产品。

10CX150YF780I6G参数

参数
最大工作供电电压 -
最小工作供电电压 -
总RAM位数 1.300293MB
LAB/CLB数量 54770
逻辑元件数量 150000
通用封装 FBGA-780
安装方式 贴片安装
零件状态 在售
包装方式 托盘

10CX150YF780I6G厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

10CX150YF780I6G数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 10CX150YF780I6G 10CX150YF780I6G数据手册

10CX150YF780I6G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36+ $ 467.7142 ¥ 3919.4448
库存: 2412
起订量: 36 增量: 36
交货地:
最小起订量为:36
合计: ¥ 141100.01
