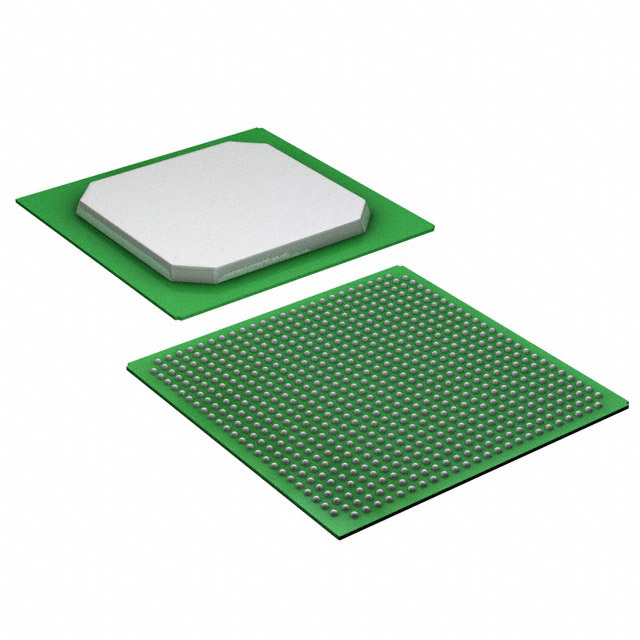

10M50DCF672C7G

厂牌: INTEL
产品描述: 204.75KB 50000 3125 1.15V 1.25V FBGA-672 贴片安装 27mm*27mm*1.35mm
供应商型号: 10M50DCF672C7G-ND
供应商: Digi-Key
标准整包数: 1
INTEL 现场可编程门阵列(FPGA) 10M50DCF672C7G

10M50DCF672C7G概述

    Intel® MAX® 10 FPGA Device Overview

    1. 产品简介


    Intel® MAX® 10 FPGA(现场可编程门阵列)是一款高性能、低功耗且功能丰富的集成芯片。它提供了多种速度等级和温度范围的设备,适用于各种商业、工业和汽车级应用。这些设备广泛应用于通信、工业自动化、消费电子和其他需要高可靠性的场合。

    2. 技术参数


    Intel® MAX® 10 FPGA的电气特性和切换特性详细如下:
    - 单供电设备的绝对最大额定值
    - VCCONE(核心和外围设备电源电压):-0.5 V 至 3.9 V
    - VCCIO(输入和输出缓冲器电源电压):-0.5 V 至 3.9 V
    - VCCA(锁相环和ADC块的模拟电源电压):-0.5 V 至 3.9 V
    - 双供电设备的绝对最大额定值
    - VCC(核心和外围设备电源电压):-0.5 V 至 1.63 V
    - VCCIO(输入和输出缓冲器电源电压):-0.5 V 至 3.9 V
    - VCCA(锁相环的模拟电源电压):-0.5 V 至 3.41 V
    - VCCDPLL(数字锁相环电源电压):-0.5 V 至 1.63 V
    - VCCAADC(ADC模拟块电源电压):-0.5 V 至 3.41 V
    - VCCINT(ADC数字块电源电压):-0.5 V 至 1.63 V
    - 推荐的工作条件
    - 单供电设备的电源电压范围:
    - VCCONE(2.85/3.135 V 至 3.15/3.465 V)
    - VCCIO(3.3 V、3.0 V、2.5 V、1.8 V、1.5 V、1.35 V 和 1.2 V)
    - 双供电设备的电源电压范围:
    - VCC(1.15 V 至 1.25 V)
    - VCCIO(3.3 V、3.0 V、2.5 V、1.8 V、1.5 V、1.35 V 和 1.2 V)
    - VCCA(2.375 V 至 2.625 V)
    - VCCDPLL(1.15 V 至 1.25 V)
    - VCCAADC(2.375 V 至 2.625 V)
    - VCCINT(1.15 V 至 1.25 V)

    3. 产品特点和优势


    Intel® MAX® 10 FPGA具备以下特点和优势:
    - 高速性能:支持高达303 MHz的外部存储接口频率,适用于高速数据传输和处理需求。
    - 低功耗:通过有效的电源管理和内部优化设计,实现低功耗运行。
    - 灵活的配置能力:支持不同类型的I/O标准和电源管理选项,适应多种应用场景。
    - 可靠的温度范围:提供广泛的温度范围支持(-40°C至125°C),适合极端环境下的应用。

    4. 应用案例和使用建议


    Intel® MAX® 10 FPGA被广泛应用于多个领域,例如:
    - 通信系统:用于实现高速数据传输和处理,支持多种通信协议。
    - 工业自动化:用于实时控制系统,支持复杂的信号处理和控制逻辑。
    - 消费电子:用于音频视频处理,支持高分辨率显示和音频编解码。
    使用建议:
    - 在进行电路设计时,需确保电源供应稳定,并进行必要的时序分析。
    - 选择合适的电源电压和电流强度设置以确保最佳性能。
    - 考虑到不同速度等级和温度等级的应用需求,选用适当的设备型号。

    5. 兼容性和支持


    Intel® MAX® 10 FPGA可以与多种其他电子元器件和设备兼容。厂商提供技术支持和维护服务,包括在线文档、技术咨询和售后服务。

    6. 常见问题与解决方案


    - Q: 如何正确配置电源电压?
    - A: 确认设备的具体型号并参考相关文档,选择正确的电源电压范围进行配置。
    - Q: 如何提高系统的稳定性?
    - A: 进行详细的时序分析,并根据分析结果调整电源电压和时钟设置。

    7. 总结和推荐


    综上所述,Intel® MAX® 10 FPGA是一款高性能、低功耗且功能丰富的集成芯片。它在多种应用领域表现出色,特别适合需要高速数据处理和高可靠性要求的应用场景。鉴于其出色的性能和广泛的应用领域,我们强烈推荐使用Intel® MAX® 10 FPGA。

10M50DCF672C7G参数

参数
逻辑元件数量 50000
最大工作供电电压 1.25V
最小工作供电电压 1.15V
总RAM位数 204.75KB
LAB/CLB数量 3125
长*宽*高 27mm*27mm*1.35mm
通用封装 FBGA-672
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

10M50DCF672C7G厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

10M50DCF672C7G数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 10M50DCF672C7G 10M50DCF672C7G数据手册

10M50DCF672C7G封装设计

查看详情并下载
Symbol
Footprint
3D Model
