10CX150YU484I6G

厂牌: INTEL
产品描述: 1.300293MB 150000 54770 UBGA-484 贴片安装
供应商型号: 544-3435-ND
供应商: Digi-Key
标准整包数: 1

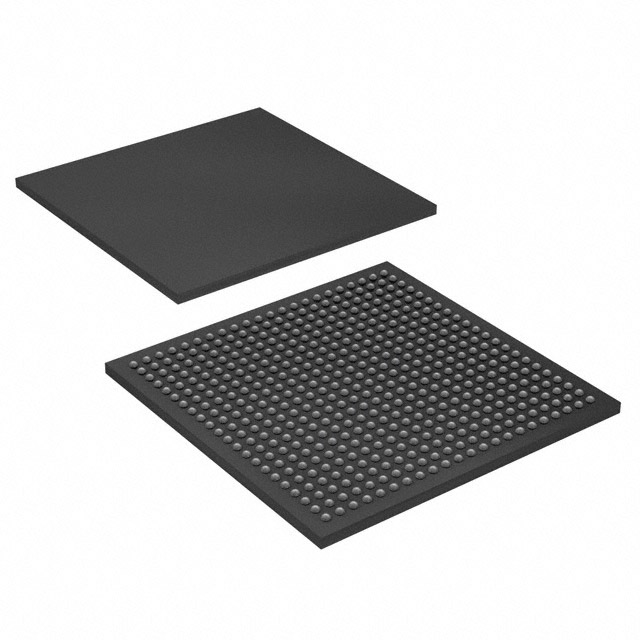

INTEL 现场可编程门阵列(FPGA) 10CX150YU484I6G

10CX150YU484I6G概述

    Intel® Cyclone® 10 GX Device Datasheet



    1. 产品简介



    Intel® Cyclone® 10 GX 设备是一款高性能且高度可编程的现场可编程门阵列(FPGA)器件。它提供了多种速度等级选项,包括扩展级(-E5, -E6)和工业级(-I5, -I6),以适应不同应用的需求。Intel® Cyclone® 10 GX 主要用于高速数据传输、网络通信、数据中心、工业自动化等领域。


    2. 技术参数



    电气特性
    - 核心电压:供电范围为 0.87V 至 0.93V。
    - 外围电路及收发器接口供电:供电范围为 0.87V 至 0.93V。
    - 配置引脚供电:1.8V 时,供电范围为 1.71V 至 1.89V;1.5V 时,供电范围为 1.425V 至 1.575V。
    - 嵌入式内存供电:供电范围为 0.87V 至 0.93V。
    - 电池备份供电:供电范围为 1.71V 至 1.89V。
    - 可编程功率技术和 I/O 预驱动供电:供电范围为 1.71V 至 1.89V。
    - I/O 缓冲供电:3.0V 时,供电范围为 2.85V 至 3.15V;2.5V 时,供电范围为 2.375V 至 2.625V;1.8V 时,供电范围为 1.71V 至 1.89V;1.5V 时,供电范围为 1.425V 至 1.575V。

    工作环境
    - 操作结温:扩展级为 -55°C 至 125°C,工业级为 -40°C 至 100°C。
    - 电源上升时间:标准上电复位(POR)为 200μs 至 100ms;快速上电复位为 200μs 至 4ms。


    3. 产品特点和优势



    Intel® Cyclone® 10 GX 的优势包括:
    - 高性能:支持高达 12.5Gbps 的数据传输速率。
    - 可靠性高:适用于广泛的工业和环境温度范围。
    - 低功耗:采用动态功率管理技术,能够显著降低功耗。
    - 高集成度:集成了多种高级功能,如片上校准(OCT)和高性能的 I/O 接口。


    4. 应用案例和使用建议



    应用案例:
    - 高速数据传输:适合需要高带宽的数据传输应用,如网络通信。
    - 工业自动化:可用于实时控制和监测系统,提高系统的稳定性和响应速度。
    - 数据中心:适用于需要大量并行处理的数据中心环境,提高计算效率。

    使用建议:
    - 在设计时需考虑电源的严格单调上升,避免电源平台效应。
    - 建议使用 Excel 基于 EPE 进行早期功率估算,以便更好地控制设计成本和功耗。
    - 注意温度范围限制,确保设备在极端环境下的正常运行。


    5. 兼容性和支持



    兼容性:
    - Intel® Cyclone® 10 GX 支持多种 I/O 标准和设置,如 LVDS、单端和差分 I/O 等。
    - 支持多种配置方式,包括 JTAG、FPP 和 AS 配置。

    支持:
    - 提供详细的文档和支持材料,包括《Early Power Estimator User Guide》和《Power Analysis and Optimization User Guide》。
    - 可通过官方技术支持渠道获得技术支持和维护服务。


    6. 常见问题与解决方案



    - 电源上升时间:若上升时间超出规定范围,可能会影响器件的功能。建议参考文档进行正确的电源序列管理。
    - 过压保护:若输入信号超过最大允许电压范围,可能导致永久损坏。确保输入信号在安全范围内。
    - 温度控制:在高温环境下使用时,注意散热措施,确保设备在最佳温度范围内工作。


    7. 总结和推荐



    综上所述,Intel® Cyclone® 10 GX 是一款性能卓越、可靠性高的 FPGA 设备,适用于各种高性能需求的应用场景。其广泛的工作温度范围、低功耗和高集成度使其成为许多领域的理想选择。推荐在需要高性能、可靠性的应用中使用此产品。

10CX150YU484I6G参数

参数
最大工作供电电压 -
最小工作供电电压 -
总RAM位数 1.300293MB
LAB/CLB数量 54770
逻辑元件数量 150000
通用封装 UBGA-484
安装方式 贴片安装
零件状态 在售
包装方式 托盘

10CX150YU484I6G厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

10CX150YU484I6G数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 10CX150YU484I6G 10CX150YU484I6G数据手册

10CX150YU484I6G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 259.48 ¥ 2150.4405
25+ $ 246.5058 ¥ 2042.9168
库存: 84
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2150.44
