A3P250-2VQG100

产品描述: 36Kbit 1.425V 1.575V QFP 贴片安装
供应商型号: Q-A3P250-2VQG100
供应商: 期货订购
标准整包数: 90

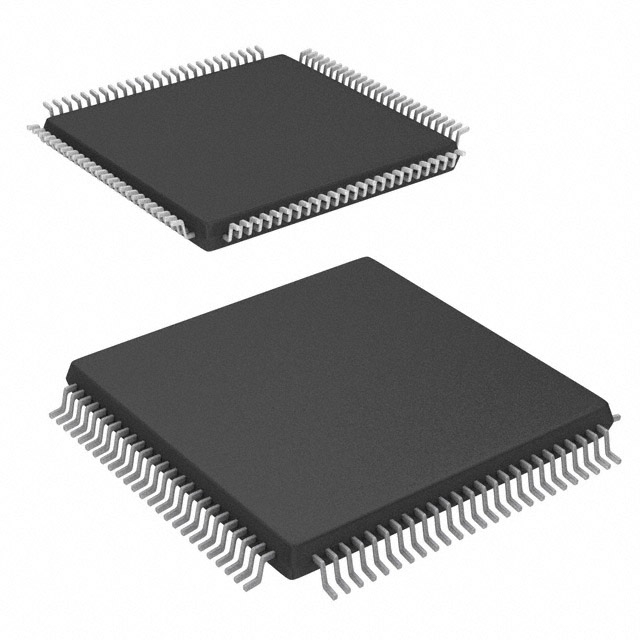

MICROCHIP TECHNOLOGY 现场可编程门阵列(FPGA) A3P250-2VQG100

A3P250-2VQG100概述


    产品简介




    ProASIC3 Flash Family FPGAs 是第三代Microsemi公司推出的闪存型可编程逻辑器件(FPGA)。这一系列产品在容量、性能和功能上超越了前一代ProASICPLUS家族。其主要特点包括高密度系统门、高性能计算能力以及在系统编程和安全性等方面的优势。


    技术参数




    - 系统门数: 从15,000到1,000,000不等。
    - SRAM容量: 最高达144 Kbits。
    - 用户I/O数量: 最多可达300个。
    - 核心工艺: 采用130纳米,7层金属(6层铜)闪存基底CMOS工艺。
    - 系统性能: 最高可达350 MHz。
    - 电源电压: 支持1.5V、1.8V、2.5V和3.3V等多种电压操作。
    - 加密功能: 支持AES算法,确保数据安全。


    产品特点和优势




    1. 高密度和灵活性: 系统门数从15,000到1,000,000不等,能够满足不同规模的设计需求。
    2. 低功耗: 支持1.5V-only系统,同时提供低阻抗闪存开关。
    3. 高性能路由结构: 分段化、分层化的路由和时钟结构。
    4. 高级I/O支持: 多种单端和差分I/O标准,支持宽范围电源电压。
    5. 嵌入式存储器: 包含1Kbit的FlashROM用户非易失性存储器,支持多种RAM配置。
    6. 安全性: 采用FlashLock和AES加密,确保设计数据的安全性。


    应用案例和使用建议




    ProASIC3系列FPGA广泛应用于消费电子、网络/通信、计算和航空等领域。例如,在网络通信设备中,它可以作为高性能路由器的核心控制单元,处理高速数据传输任务。在消费电子中,它可以用作音频解码器,提供高质量的声音输出。

    使用建议:
    - 在设计初期考虑系统的功耗和散热管理,以避免因过热导致的性能下降。
    - 利用其嵌入式存储器特性,减少外部存储器的需求,从而简化电路板设计。
    - 考虑到高密度设计的需求,选择合适的封装形式,如PQ208或FG484,以适应更多的引脚需求。


    兼容性和支持




    ProASIC3系列FPGA提供了多种封装选项,如QFN、VQFP、TQFP等,方便设计师根据不同的需求选择合适的封装形式。此外,厂商还提供了详细的文档和技术支持,帮助客户顺利完成设计和生产。


    常见问题与解决方案




    - Q: 如何实现远程系统更新?
    A: 可以利用ProASIC3内置的AES加密引擎进行远程更新,确保数据安全。

    - Q: 是否可以实现现场重新编程?
    A: 可以通过支持ISP(In-System Programming)的方式实现现场重新编程,确保系统灵活性。


    总结和推荐




    ProASIC3 Flash Family FPGAs 提供了丰富的功能和优异的性能,适用于各种复杂的应用场景。其强大的安全性和低功耗特性使其成为市场上极具竞争力的产品。对于需要高性能和灵活性的设计项目,强烈推荐使用ProASIC3系列产品。

A3P250-2VQG100参数

参数
LAB/CLB数量 -
逻辑元件数量 -
最大工作供电电压 1.575V
最小工作供电电压 1.425V
总RAM位数 36Kbit
通用封装 QFP
安装方式 贴片安装
包装方式 托盘

A3P250-2VQG100厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

A3P250-2VQG100数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 现场可编程门阵列(FPGA) MICROCHIP TECHNOLOGY A3P250-2VQG100 A3P250-2VQG100数据手册

A3P250-2VQG100封装设计

查看详情并下载
Symbol
Footprint
3D Model
