6ES71532BA100XB0

厂牌: SIEMENS/西门子
产品描述: Siemens PLC输入输出模块 PLC输入输出模块, 1762系列, 电压输入
供应商型号: 982-6ES71532BA100XB0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 现场可编程门阵列(FPGA) 6ES71532BA100XB0

6ES71532BA100XB0概述


    产品简介

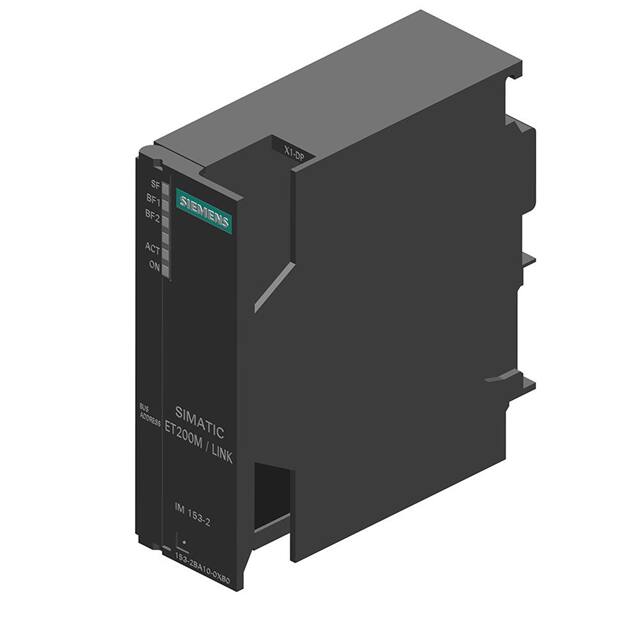

    SIMATIC DP连接模块 IM 153-2 HF
    产品类型:IM 153-2 DP HF
    主要功能:用于连接多达12个S7-300模块,支持冗余功能和精确的时间戳。特别适用于需要高速通信的应用,如驱动系统和交换机系统。该模块还支持高达64通道的模块操作和HART辅助变量扩展结构。
    应用领域:工业自动化控制系统,如制造工厂、能源管理和过程控制行业。广泛应用于驱动系统、交换机系统、HART辅助变量等领域。

    技术参数


    - 供电电压:
    - 额定值(DC):24V
    - 可接受范围(DC):下限20.4V,上限28.8V
    - 外部保护:建议2.5A

    - 输入电流:
    - 最大电流消耗:650mA(24V DC供电)
    - 冲击电流(典型值):3A
    - I²t:0.1A²·s

    - 输出电流:
    - 背板总线(5V DC),最大1.5A

    - 功率损失:
    - 典型值:5.5W

    - 地址区域:
    - 输入:244字节
    - 输出:244字节

    - 硬件配置:
    - 每个DP从站接口的最大模块数:12个

    - 时间戳精度:
    - 精度:1ms
    - 在最多8个模块时:1ms
    - 在最多12个模块时:10ms

    - 消息缓冲区数量:15
    - 每个消息缓冲区的消息数量:20
    - 可打时间戳的数字输入数量:最多128个(每站128个信号,每槽32个信号)
    - 时间格式:RFC 1119
    - 时间分辨率:0.466ns
    - 消息传输间隔:1000ms

    - 接口传输方式:RS 485
    - 最高传输速率:12 Mbit/s
    - 接口类型:
    - 接口最大输出电流:70mA
    - 连接设计:9针D-sub插座
    - PROFIBUS DP从站协议:符合EN 50170标准
    - 自动检测传输速率:是
    - GSD文件:SI05801E.GSG
    - 自动波特率搜索:是

    - 服务支持:
    - 同步能力:是
    - 冻结能力:是
    - 直接数据交换(从站到从站通信):是

    - 隔离和保护等级:
    - 隔离电压:500V
    - IP防护等级:IP20
    - 工作温度范围:水平安装:0°C至60°C;垂直安装:0°C至40°C
    - 海拔限制:3000m

    产品特点和优势


    1. 冗余功能:支持最多12个S7-300模块的冗余配置,确保系统的高可靠性。
    2. 时间戳精度:提供高精度的时间戳功能,支持最高1ms的时间同步精度。
    3. 多功能集成:支持多种协议(如PROFIBUS DP),并提供丰富的配置软件支持(如STEP 7)。
    4. 高性能通信:最大传输速率达到12 Mbit/s,支持高达125个节点地址,适合高负载和高响应需求的应用场景。
    5. 宽工作温度范围:可以在-40°C到60°C的宽温度范围内稳定运行,适用性强。

    应用案例和使用建议


    应用案例
    本模块在多个工业自动化项目中得到广泛应用,例如:
    - 在电力设施中作为驱动系统控制器,用于远程监控和控制关键设备。
    - 在化工生产线上,通过模块化配置来实现高密度的传感器和执行器连接。
    使用建议
    - 安装位置选择:在垂直安装时,确保工作温度不超过40°C,以避免过热损坏。
    - 模块数量控制:如果模块数量超过8个,应仔细检查系统的时序需求,以确保时间同步精度满足应用要求。
    - 数据备份与维护:定期备份配置文件,并在每次硬件更换后重新进行初始化配置。

    兼容性和支持


    - 兼容性:本模块支持与各种品牌的控制器(非西门子品牌)进行交互,通过GSD文件进行适配。
    - 支持与维护:制造商提供详细的配置软件(如STEP 7)和技术文档,便于用户进行安装和调试。对于常见的安装问题和故障排查,手册中也提供了详细的解决方案。

    常见问题与解决方案


    1. 电源问题:如果电源电压不稳导致模块异常,请检查电源供应线路,确认供电电压是否在规定范围内(20.4V至28.8V之间)。
    2. 传输速率不稳定:确保所有连接的设备支持自动检测传输速率功能,并且没有干扰源影响传输稳定性。
    3. 模块无法识别:重启设备并检查地址设置是否正确。若仍然存在问题,参阅用户手册中的故障排除部分。

    总结和推荐


    总结:
    SIMATIC DP连接模块IM 153-2 HF凭借其高可靠性、出色的通信性能及多样化的配置选项,在工业自动化领域具有显著的优势。其高精度的时间戳功能尤其适合于对时间同步要求较高的应用场景。
    推荐:
    鉴于其卓越的技术特性和广泛的适用范围,我们强烈推荐使用此款IM 153-2 HF模块,特别是在需要冗余、高精度时间同步和高效通信的场合。对于希望提高生产效率和系统可靠性的企业来说,这是一款不可多得的理想选择。

6ES71532BA100XB0参数

参数
最小工作供电电压 -
总RAM位数 -
LAB/CLB数量 -
逻辑元件数量 -
最大工作供电电压 -
长*宽*高 125mm*40mm*117mm
零件状态 在售
包装方式 盒装

6ES71532BA100XB0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6ES71532BA100XB0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 现场可编程门阵列(FPGA) SIEMENS/西门子 6ES71532BA100XB0 6ES71532BA100XB0数据手册

6ES71532BA100XB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
