5CGXFC7C6F23I7N

厂牌: INTEL
产品描述: 962KB 149500 56480 1.07V 1.13V FBGA-484 贴片安装 23mm*23mm*1.85mm
供应商型号: CSJ-ST66661358
供应商: 海外现货
标准整包数: 1

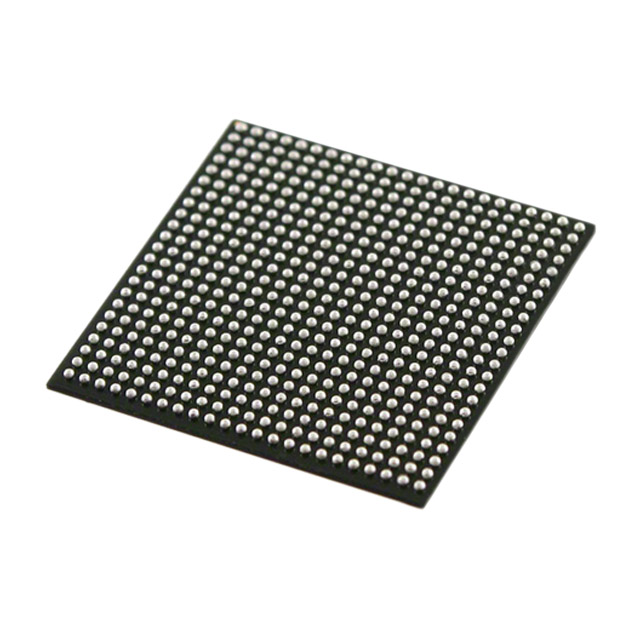

INTEL 现场可编程门阵列(FPGA) 5CGXFC7C6F23I7N

5CGXFC7C6F23I7N概述

    Cyclone V Device Overview

    1. 产品简介


    Cyclone V系列设备是专为满足高容量和成本敏感应用需求而设计的高性能可编程逻辑器件(FPGA)。这些设备在降低功耗、成本和缩短上市时间的同时,也提供了增强的带宽能力。它们特别适用于工业、无线通信、军事和汽车市场等应用。

    2. 技术参数


    技术规格
    - 工艺技术: 台积电28nm低功耗(28LP)工艺技术
    - 核心电压: 1.1V
    - 逻辑元素: 25K至301K不等
    - DSP块: 25至342个
    - 时钟频率: 最高达550MHz
    - 传输速率: 3.125 Gbps至6.144 Gbps
    - 外部存储接口: 支持DDR3、DDR2和LPDDR2,具有ECC支持
    - PCIe: 支持Gen1和Gen2(x1、x2或x4)
    - HPS (硬处理器系统): 集成了双核Arm Cortex-A9 MPCore处理器,最大频率可达925MHz
    电气特性
    - 接收器速度: 最高达875 Mbps的LVDS接收器
    - 发射器速度: 最高达840 Mbps的LVDS发射器
    - 电源管理: 采用动态部分重配置和内部擦除功能
    工作环境
    - 温度范围: 商用(TJ = 0°C至85°C),工业(TJ = -40°C至100°C),汽车(TJ = -40°C至125°C)

    3. 产品特点和优势


    - 低功耗: 基于28LP工艺技术和丰富的硬件IP模块,相比前代产品可减少40%的功耗。
    - 高性能FPGA逻辑单元: 配备了增强型8输入ALM单元和软错误校正码(ECC)。
    - 集成硬IP: 包含变精度DSP、硬内存控制器和ARM Cortex-A9 MPCore处理器。
    - 高带宽能力: 支持最高6.144 Gbps的传输速率和强大的内部时钟网络。
    - 配置和安全性: 具有先进的加密标准(AES)设计安全功能和配置协议(CvP)。

    4. 应用案例和使用建议


    应用场景
    - 工业自动化: 在机器视觉和控制系统中实现高精度数据处理。
    - 无线通信: 用于基带信号处理和数据传输。
    - 汽车电子: 实现车载信息娱乐系统的高效控制。
    使用建议
    - 功率管理: 利用动态部分重配置功能优化功率效率。
    - 安全性: 使用内置的AES设计安全功能保护知识产权。

    5. 兼容性和支持


    兼容性
    - 与多种外部存储设备和接口标准兼容,如DDR3、DDR2、LPDDR2、PCIe等。
    - 支持通过JTAG、AS和FPP进行配置。
    支持服务
    - Intel提供全面的技术支持和文档更新,包括产品选择指南和已知问题列表。
    - 用户可以通过Intel的本地销售代表获取最新的产品信息和订购服务。

    6. 常见问题与解决方案


    常见问题及解决办法
    - 配置问题: 确保遵循正确的配置步骤,使用Intel官方软件工具如Quartus Prime进行设计验证。
    - 电源问题: 检查电源管理设置,确保符合设备的电压要求。
    - 连接问题: 确认所有I/O端口和接口正确连接并匹配设备规范。

    7. 总结和推荐


    综合评估
    Cyclone V系列设备凭借其低功耗、高性能和丰富的硬IP模块,成为了市场上极具竞争力的产品。其高集成度和灵活性使其在多个领域都能展现出卓越的应用性能。
    推荐使用
    对于需要在低功耗和高性能之间取得平衡的应用场景,Cyclone V系列设备是一个理想的选择。强烈推荐给寻求高效能和可靠性的开发者和工程师。

5CGXFC7C6F23I7N参数

参数
最大工作供电电压 1.13V
最小工作供电电压 1.07V
总RAM位数 962KB
LAB/CLB数量 56480
逻辑元件数量 149500
长*宽*高 23mm*23mm*1.85mm
通用封装 FBGA-484
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

5CGXFC7C6F23I7N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

5CGXFC7C6F23I7N数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 5CGXFC7C6F23I7N 5CGXFC7C6F23I7N数据手册

5CGXFC7C6F23I7N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 107.6502 ¥ 911.7972
库存: 256
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 911.79
