首页  >  产品百科  >  LC4128V-75TN128I

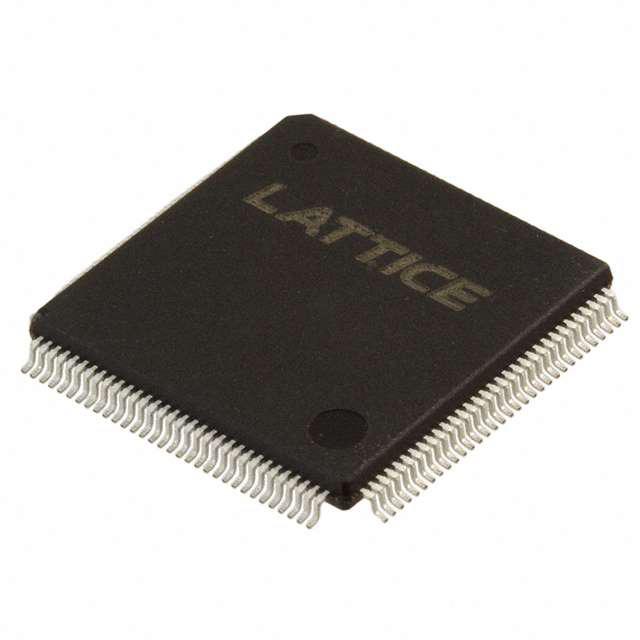

LC4128V-75TN128I

产品分类: 可编程逻辑器件(PLD)
产品描述: 系统内可编程 128 3V 7.5ns 3.6V QFP 贴片安装 14mm*14mm*1.4mm
供应商型号: UA-LC4128V-75TN128I
供应商: 海外现货
标准整包数: 90
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LC4128V-75TN128I

LC4128V-75TN128I概述

    ispMACH 4000V/B/C/Z Family 技术手册

    产品简介


    ispMACH 4000V/B/C/Z 家族是来自 Lattice Semiconductor 的高密度可编程逻辑器件(PLDs),特别适用于需要高性能和低功耗的应用场合。这些器件结合了 Lattice 最流行的两种架构:ispLSI 2000 和 ispMACH 4A。ispMACH 4000 系列提供了从 32 到 512 个宏单元的多种型号选择,涵盖不同的温度范围,包括商业级(0 至 90°C)、工业级(-40 至 105°C)以及扩展级(-40 至 130°C)。

    技术参数


    - 工作频率:最大操作频率可达 400 MHz
    - 传播延迟:2.5 ns
    - 时钟:最多四个全局时钟引脚,支持时钟极性控制
    - 宏单元数:从 32 到 512 个
    - I/O 数量:根据型号不同,I/O 数量在 30+2 到 208+4 之间
    - 封装:支持 TQFP、csBGA 和 ftBGA 封装,针脚数从 44 到 256 不等
    - 电源电压:3.3V、2.5V 或 1.8V
    - 工作温度范围:-40°C 至 130°C
    - 静态电流:典型值为 10 µA (4032Z) 至 1.3 mA (4000C)
    - 动态功率:1.8V 核心,低动态功率
    - 编程方式:支持 IEEE 1532 接口进行在线系统编程(ISP)

    产品特点和优势


    1. 高性能:最高可达 400 MHz 的工作频率和 2.5 ns 的传播延迟,使 ispMACH 4000 系列在同类产品中脱颖而出。
    2. 易设计:增强的宏单元,每个宏单元提供单独的时钟、复位、预置和时钟使能控制。
    3. 低功耗:典型静态电流仅为 10 µA,适用于电池供电设备。
    4. 系统集成:支持 3.3V、2.5V 和 1.8V I/O 标准,兼容 PCI 接口,同时具备热插拔能力。
    5. 耐高压输入:支持高达 5.5V 的输入电压,使得器件在多种电压环境中都能稳定工作。

    应用案例和使用建议


    ispMACH 4000 系列适合广泛的应用领域,例如消费电子产品、工业控制系统和汽车电子。其高性能和低功耗特性使其成为替代传统微处理器的理想选择。具体使用时,可以考虑以下几点建议:
    - 在设计复杂状态机和地址解码器时,利用高速逻辑路径和宽 PT 路径提升整体性能。
    - 为了降低功耗,合理配置时钟使能信号和电源电压。
    - 在混合电压环境下使用时,确保输入电压符合标准,防止电压过高导致器件损坏。

    兼容性和支持


    ispMACH 4000 系列与市面上主流的 I/O 标准兼容,包括 3.3V、2.5V 和 1.8V LVCMOS,同时兼容 PCI 接口。Lattice Semiconductor 提供全面的技术支持和文档,包括 IEEE 1532 和 IEEE 1149.1 标准测试接口,帮助用户快速上手和调试。

    常见问题与解决方案


    - 问题:首次编程失败
    - 解决方案:确保编程工具和软件版本与器件兼容,检查电源电压和接地连接。
    - 问题:信号时序不一致
    - 解决方案:调整时钟和时钟使能信号,使用内部时钟分配结构来减少延迟。
    - 问题:电源电流异常
    - 解决方案:检查电源线和接地线连接是否正确,确保电源稳定无波动。

    总结和推荐


    综上所述,ispMACH 4000 系列以其出色的高性能、低功耗、易设计和广泛的应用领域,在同类产品中具有显著的优势。推荐用户在设计高性能、低功耗的应用时选用该系列器件,特别是在需要灵活的 I/O 接口和系统集成的场景下。Lattice Semiconductor 提供的完善技术支持和文档也为用户快速开发和部署提供了有力保障。

LC4128V-75TN128I参数

参数
最大传输延迟时间 7.5ns
最大工作供电电压 3.6V
最小工作供电电压 3V
可编程类型 系统内可编程
宏单元数 128
长*宽*高 14mm*14mm*1.4mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

LC4128V-75TN128I厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

LC4128V-75TN128I数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LATTICE SEMICONDUCTOR LC4128V-75TN128I LC4128V-75TN128I数据手册

LC4128V-75TN128I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ $ 39.875 ¥ 334.1525
库存: 289
起订量: 450 增量: 90
交货地:
最小起订量为:450
合计: ¥ 0
直接购买
加入购物车
