LCMXO2-1200HC-6MG132C

产品分类: 可编程逻辑器件(PLD)
产品描述: 系统内可编程 2.375V 7.33ns 3.465V BGA 贴片安装 8mm(长度)*8mm(宽度)
供应商型号: 220-1733-ND
供应商: Digi-Key
标准整包数: 1

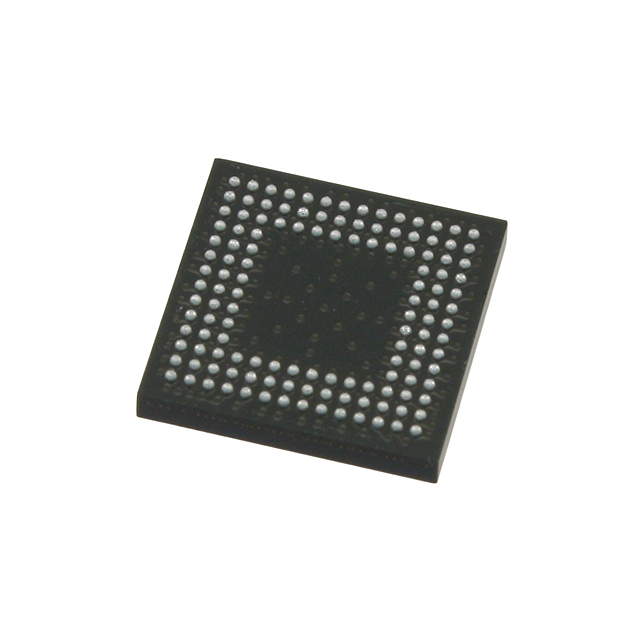

LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LCMXO2-1200HC-6MG132C

LCMXO2-1200HC-6MG132C概述

    MachXO2™ Family Data Sheet

    1. 产品简介


    MachXO2™ 系列是莱迪思半导体公司推出的超低功耗可编程逻辑器件(PLDs)。该系列包含六种不同的设备,逻辑单元(LUTs)数量从256到6864不等,支持的输入输出(I/O)引脚数从18到334个。MachXO2™ 系列广泛应用于低成本、高容量消费电子和系统应用,如嵌入式系统、传感器控制、通信接口等领域。

    2. 技术参数


    - LUTs 数量: 256 到 6864
    - 分布式 RAM: 最多可达54 kbits
    - 嵌入式块 RAM (EBR): 最多可达240 kbits
    - 用户闪存内存 (UFM): 最多可达256 kbits
    - PLL 数量: 0到2个
    - I/O 引脚数: 18到334个
    - 电源电压范围: 1.2V至3.3V
    - 工作温度范围: -40°C 至 +85°C
    - 功率特性:
    - 备用模式下低至22µW
    - 支持低电压差分信号(LVDS)、HSTL、SSTL等标准
    - 配置选项: 支持JTAG、SPI和I2C编程
    - 封装类型: 包括TQFP、WLCSP、ucBGA、csBGA、caBGA、ftBGA、fpBGA、QFN等

    3. 产品特点和优势


    - 灵活的逻辑架构: 六种设备,每个设备支持不同数量的LUTs和I/O引脚,适用于各种应用场景。
    - 超低功耗: 采用先进的65nm低功耗工艺,低至22µW的待机功耗,降低整体能耗。
    - 内置和分布式存储器: 支持高达240 kbits的EBR和54 kbits的分布式RAM,用于数据缓存和临时存储。
    - 用户闪存内存: 支持多达256 kbits的用户闪存,提供100,000次写周期,通过多种接口访问(WISHBONE、SPI、I2C、JTAG)。
    - 预工程化的源同步I/O: 支持DDR、DDR2、LPDDR等接口,具备专门的齿轮逻辑用于显示接口。
    - 高性能、灵活的I/O缓冲器: 支持多种接口标准,包括LVCMOS、LVTTL、PCI、LVDS、SSTL、HSTL等,具有热插拔功能。
    - 灵活的片上时钟管理: 每个设备最多支持八个主时钟,可支持两个边沿时钟用于高速I/O接口。
    - 非易失、可无限重新配置: 提供即时启动,单芯片安全解决方案,支持背景编程和双引导功能。
    - TransFR™ 功能: 支持现场逻辑更新,确保系统的连续运行。
    - 广泛的封装选择: 提供多种封装类型,从最小的2.5 mm x 2.5 mm WLCSP到23 mm x 23 mm fpBGA,满足不同的设计需求。

    4. 应用案例和使用建议


    - 消费电子产品: 如智能家居设备、传感器节点、工业控制系统等,利用其低功耗和高性能的特点。
    - 通信接口: 如串行接口(SPI、I2C),支持热插拔,适合于网络接口卡(NIC)和存储控制器。
    - 视频处理: 利用7:1齿轮逻辑支持显示接口,适合于平板电脑、显示器等设备。
    - 系统级应用: 如电源管理系统、监控系统等,提供多种嵌入式功能(SPI控制器、I2C控制器、定时器/计数器)。
    使用建议:
    - 在设计时考虑散热管理,特别是对于高密度设备,以避免过热。
    - 配置时注意时序约束,确保信号完整性和稳定性。
    - 利用多种封装选项,根据具体的应用需求选择合适的封装类型。

    5. 兼容性和支持


    - 兼容性: 所有类型的设备(ZE、HC、HE)在功能上相互兼容,且引脚兼容。
    - 支持: 莱迪思半导体提供了丰富的设计工具(如逻辑综合工具、Place and Route软件)和IP核模块(如LatticeCORE™),简化设计流程并加速产品开发。

    6. 常见问题与解决方案


    - 问题: 设备无法启动。
    - 解决方案: 检查电源电压是否符合要求,确认配置文件正确加载。
    - 问题: 性能不稳定。
    - 解决方案: 检查时序约束,确保所有时钟和数据路径的匹配性。
    - 问题: 设备出现异常功耗。
    - 解决方案: 检查电源管理和功耗配置,确认是否有不必要的模块处于开启状态。

    7. 总结和推荐


    MachXO2™ 系列器件以其出色的灵活性、低功耗和多功能性,在各类应用中表现出色。尤其适合于需要高性能、低功耗和多样化接口标准的应用场合。其丰富的IP核模块和强大的设计工具使得开发过程更加高效便捷。因此,强烈推荐使用MachXO2™系列器件进行复杂的设计和项目开发。

LCMXO2-1200HC-6MG132C参数

参数
最大工作供电电压 3.465V
最小工作供电电压 2.375V
可编程类型 系统内可编程
宏单元数 -
最大传输延迟时间 7.33ns
长*宽*高 8mm(长度)*8mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LCMXO2-1200HC-6MG132C厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

LCMXO2-1200HC-6MG132C数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LATTICE SEMICONDUCTOR LCMXO2-1200HC-6MG132C LCMXO2-1200HC-6MG132C数据手册

LCMXO2-1200HC-6MG132C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.08 ¥ 126.2008
25+ $ 13.104 ¥ 109.6641
100+ $ 12.1681 ¥ 101.8318
库存: 201
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 126.2
