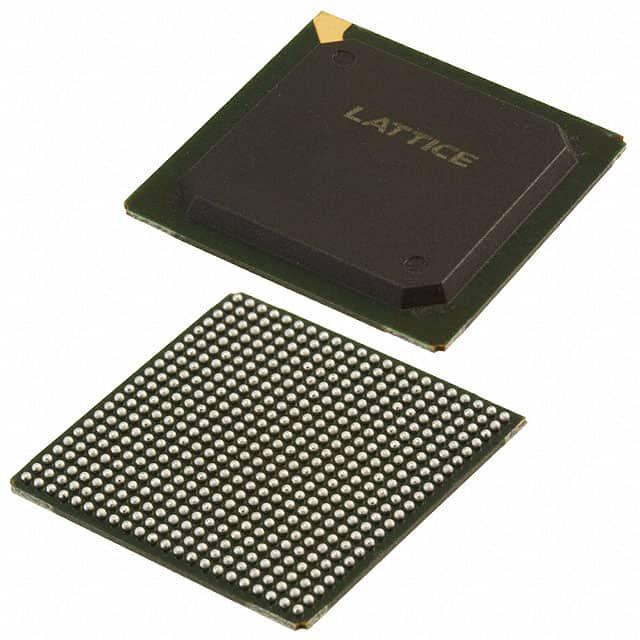

LCMXO2-7000HC-4FG484C

产品分类: 可编程逻辑器件(PLD)
产品描述: 系统内可编程 2.375V 8.03ns 3.465V BGA 贴片安装 23mm*23mm*1.65mm
供应商型号: LCMXO2-7000HC-4FG484C
供应商: 国内现货
标准整包数: 300
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LCMXO2-7000HC-4FG484C

LCMXO2-7000HC-4FG484C概述

    MachXO2™ Family Data Sheet

    1. 产品简介


    MachXO2™ 系列 是一种超低功耗、即时启动、非易失性可编程逻辑器件(PLD),包含六种不同密度的产品,从256到6864个查找表(LUT)。这些器件不仅提供低成本的可编程逻辑,还具有嵌入式块RAM(EBR)、分布式RAM、用户闪存(UFM)、相位锁定环(PLL)以及预工程化的源同步I/O支持。此外,它们还包括硬化的常用功能,如SPI控制器、I2C控制器和计时器/计数器。这些功能使得MachXO2器件非常适合于低成本、高容量的消费和系统应用。

    2. 技术参数


    以下是MachXO2系列器件的技术规格:
    | 设备型号 | LUTs数量 | 分布式RAM(kbits) | 嵌入式块RAM(EBR)(kbits) | 通用块RAM(EBR)数量 | 用户闪存(UFM)(kbits) | 主要功能 |
    ||
    | XO2-256 | 256 | 2 | 0 | 0 | 0 | 低功耗 |
    | XO2-640 | 640 | 5 | 18 | 2 | 24 | -
    | XO2-640U1 | 640 | 5 | 64 | 7 | 64 | 高性能 |
    | XO2-1200 | 1280 | 10 | 64 | 7 | 64 | -
    | XO2-1200U1 | 1280 | 10 | 74 | 8 | 80 | 高性能 |
    | XO2-2000 | 2112 | 16 | 74 | 8 | 80 | -
    | XO2-2000U1 | 2112 | 16 | 92 | 10 | 96 | 高性能 |
    | XO2-4000 | 4320 | 34 | 92 | 10 | 96 | -
    | XO2-7000 | 6864 | 54 | 240 | 26 | 256 | -

    3. 产品特点和优势


    - 灵活的逻辑架构:每个器件提供了从256到6864个LUT的选项,同时提供18到334个I/O口。
    - 超低功耗:采用先进的65纳米低功耗工艺,拥有极低的待机电流(最低为22μW)。
    - 嵌入式和分布式的内存:最大提供240Kbit的嵌入式块RAM和54Kbit的分布式RAM。
    - 内部用户闪存:提供高达256Kbit的用户闪存,支持至少100,000次写入循环。
    - 预工程化的源同步I/O:支持多种接口标准,包括DDR、DDR2和LPDDR,7:1齿轮用于显示I/O。
    - 高性能、灵活的I/O缓冲:支持多种接口标准,包括LVCMOS、LVTTL、PCI、LVDS等,具备热插拔功能。

    4. 应用案例和使用建议


    - 视频显示:适用于LCD/LED显示器,提供高速传输速率和兼容性。
    - 存储控制:可以用于内存控制器的设计,支持多种内存接口。
    - 系统级支持:集成SPI、I2C和计时器/计数器等硬化的常用功能,提高系统的可靠性。
    使用建议:
    - 选择合适的器件型号以满足具体应用的需求。
    - 根据不同的电压要求选择合适的电源。
    - 考虑散热设计,确保长时间运行的稳定性。

    5. 兼容性和支持


    - 兼容性:支持多种封装选项,从小尺寸的WLCSP到大型的ftBGA。
    - 配置支持:可通过JTAG、SPI或I2C进行配置。
    - 维护和支持:Lattice Semiconductor提供多种设计工具和IP模块,支持用户进行复杂设计。

    6. 常见问题与解决方案


    1. 电源电压不匹配
    - 解决方法:根据器件要求选择合适的电源电压。
    2. 配置失败
    - 解决方法:检查配置信号和接口是否正确连接。
    3. 数据传输不稳定
    - 解决方法:优化数据线布局,确保信号完整性。

    7. 总结和推荐


    综上所述,MachXO2器件是一款集高性能、低功耗和多功能于一体的PLD产品。它具备强大的逻辑处理能力和丰富的片上资源,适合于广泛的应用场景。特别是在视频显示和存储控制方面,MachXO2提供了卓越的支持。因此,强烈推荐使用MachXO2系列器件。

LCMXO2-7000HC-4FG484C参数

参数
最小工作供电电压 2.375V
可编程类型 系统内可编程
宏单元数 -
最大传输延迟时间 8.03ns
最大工作供电电压 3.465V
长*宽*高 23mm*23mm*1.65mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LCMXO2-7000HC-4FG484C厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

LCMXO2-7000HC-4FG484C数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LATTICE SEMICONDUCTOR LCMXO2-7000HC-4FG484C LCMXO2-7000HC-4FG484C数据手册

LCMXO2-7000HC-4FG484C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 151.2
600+ ¥ 148.68
900+ ¥ 146.16
1200+ ¥ 143.64
库存: 600
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 45360
